调整抓取物位姿

功能描述

该算子用于对输入的位姿列表进行平移和/或旋转调整,提供两种调整方法:

  • 平移旋转变换 : 对列表中的每个位姿应用一次固定的平移(X, Y, Z偏移)和旋转(绕X, Y, Z轴旋转指定角度)。这个变换可以基于世界坐标系或位姿自身的局部坐标系进行。每个输入位姿产生一个调整后的输出位姿。

  • 位姿镜像 : 对列表中的每个位姿,首先应用一个基础的平移偏移,然后根据用户设置的对称参数(围绕X, Y, Z轴在指定角度范围内生成多个离散角度),生成多个具有对称旋转关系的新位姿。这种方法会为每个输入位姿生成多个输出位姿,类似于“生成抓取点(参数生成)”算子的对称功能。

使用场景

  • 抓取点微调 : 在计算出初始抓取位姿后,根据需要进行细微的位置调整(例如,向上抬升Z值)或姿态调整(例如,旋转Z轴角度)。

  • 坐标系校准 : 对位姿进行手动的坐标系补偿平移或旋转。

  • 生成对称抓取点 : 对于具有对称性的物体或抓取策略,通过“位姿镜像”方法快速生成多个等效或对称的抓取位姿。

  • 测试不同姿态 : 从一个基础位姿生成一系列不同旋转角度的位姿,用于测试或规划。

输入输出

输入项

抓取物姿态信息: 输入的位姿列表。

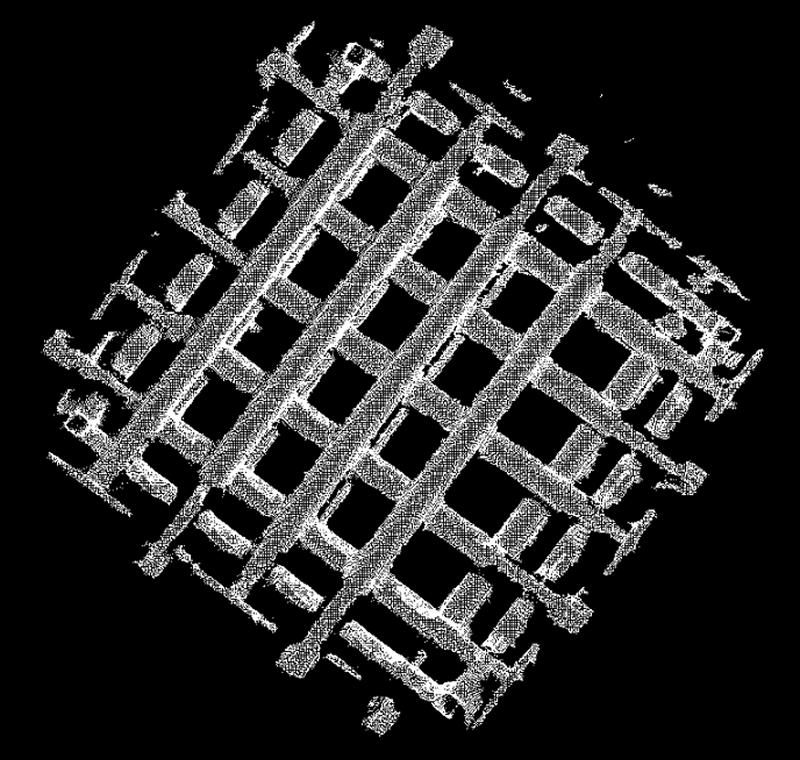

绘制场景: 场景点云,主要用于在可视化界面中叠加显示调整后的位姿,不直接参与计算。

输出项

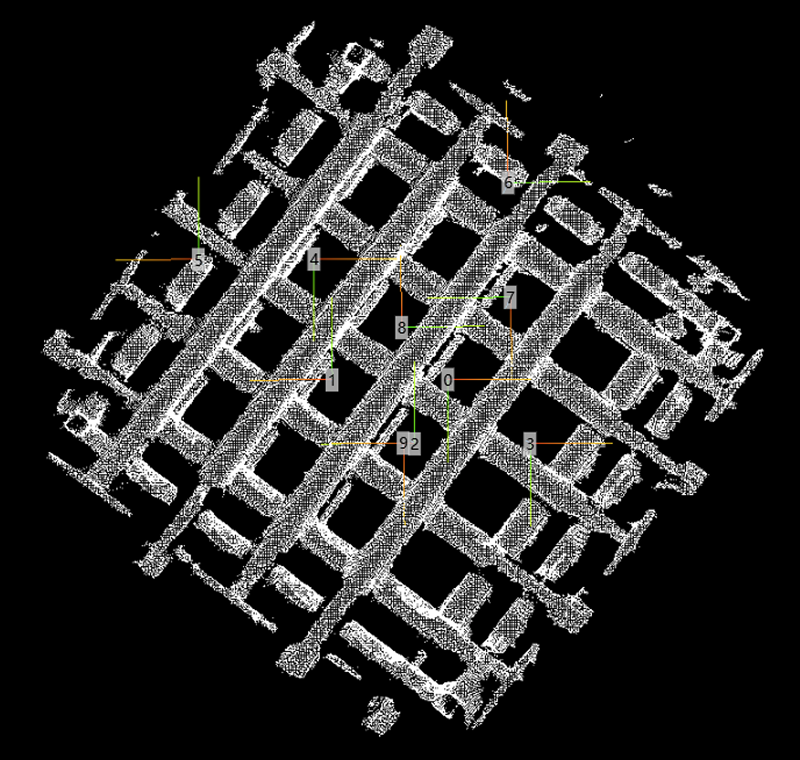

抓取物姿态信息: 经过调整或镜像生成后的位姿列表。如果使用“平移旋转变换”,输出列表长度与输入相同;如果使用“位姿镜像”,输出列表长度通常会是输入的倍数。

参数说明

  • 方法选择 : “平移旋转变换”对每个输入位姿只产生一个输出;“位姿镜像”会根据对称设置,为每个输入位姿产生多个输出位姿。

  • 输出UUID : 对于通过变换或镜像新生成的位姿,算子会为其分配新的UUID。

坐标系

参数说明

选择后续的平移和旋转操作是基于哪个坐标系进行的。

调参说明

  • 基于自身坐标系(默认): 平移和旋转是相对于输入位姿自身的坐标系进行的。例如,Z轴平移是沿着位姿本身的Z轴方向移动。

  • 基于世界坐标系: 平移和旋转是相对于世界坐标系进行的。例如,Z轴平移是沿着世界坐标系的Z轴方向移动。

  • 注意 :如果平移和旋转需要基于不同的坐标系,可以串联两个此节点。

调整方法

参数说明

选择对位姿进行调整的核心方法。不同的方法对应不同的后续参数。

调参说明

  • 平移旋转变换(默认): 应用一次固定的平移和旋转。

  • 位姿镜像: 基于平移和轴对称规则生成多个位姿。

叠加X/Y/Z轴平移

参数说明

在选定的坐标系下,分别在X、Y、Z轴方向上应用的平移量。对于“平移旋转变换”方法,这是主要的平移操作;对于“位姿镜像”方法,这是在进行对称旋转之前应用的基础偏移。

调参说明

设置希望位姿移动的距离。正值表示沿轴正方向移动,负值表示沿负方向移动。

参数范围

[-10000, 10000],默认值:0,单位:mm

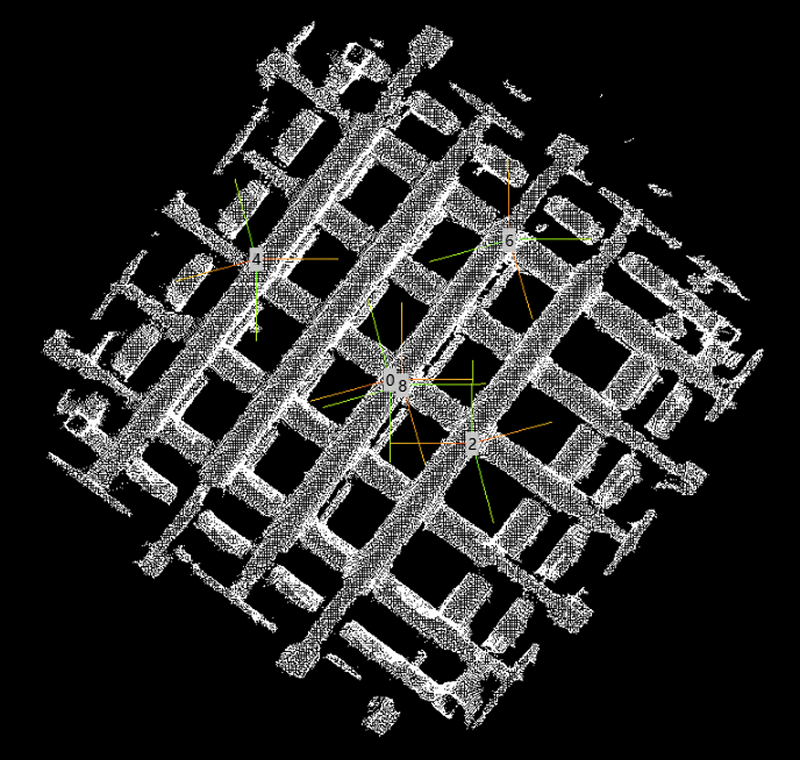

绕X/Y/Z轴旋转

参数说明

仅在调整方法设置为"平移旋转变换"时生效。在选定的坐标系下,分别围绕X、Y、Z轴应用的旋转角度。

调参说明

设置希望位姿额外旋转的角度,旋转顺序通常是先X后Y再Z。

参数范围

[0, 360],默认值:0,单位:度

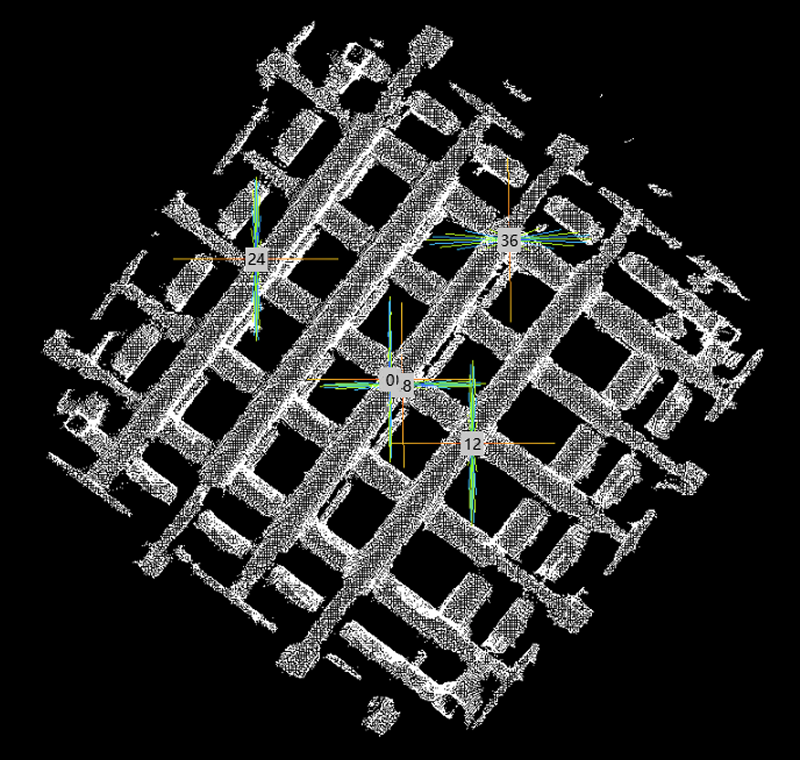

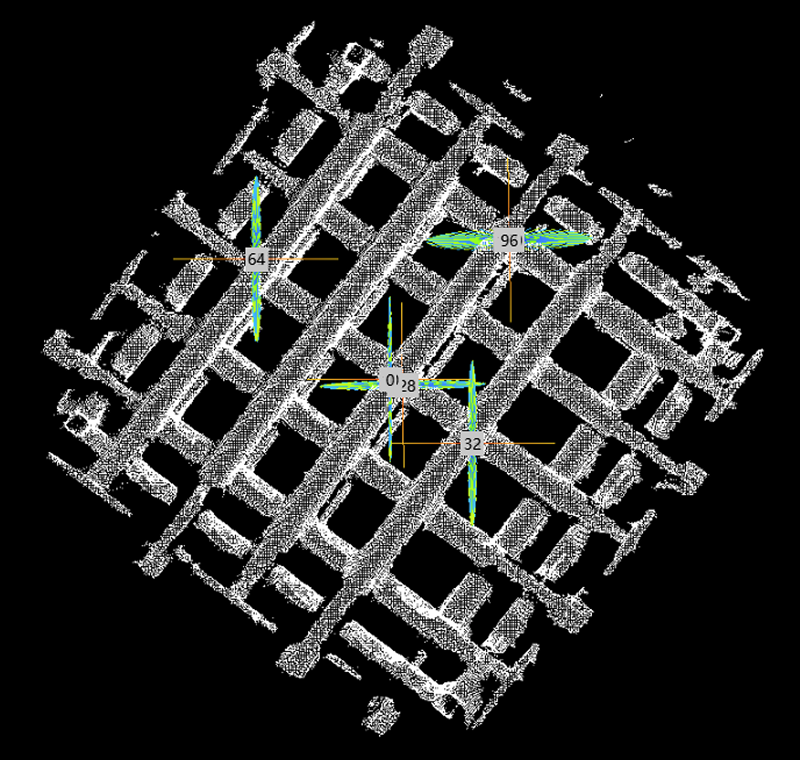

沿X/Y/Z轴对称(角度离散数目)

参数说明

仅在调整方法设置为"位姿镜像" 时生效。设置是否以及如何围绕位姿自身的X、Y、Z轴生成对称抓取点,数值表示在该轴的对称旋转中需要生成的离散角度的数量。

调参说明

  • 为 0 (默认) : 表示不沿该轴进行对称生成。

  • 大于 0 : 表示启用沿该轴的对称生成。例如,设置沿 Y 轴对称为 4,表示除了应用偏移后的位姿外,还会绕其自身的Z轴额外生成3个对称位姿,总共4个位姿的Z轴旋转角度均匀分布在最小、最大角度范围内。

参数范围

[0, 360],默认值:0,单位:度

最小角度

参数说明

仅在调整方法设置为"位姿镜像"时生效,当启用轴对称生成时,生成的对称位姿的起始旋转角度。

调参说明

定义对称生成的角度范围的下限。

参数范围

[0, 360.1],默认值:0,单位:度

最大角度

参数说明

仅在调整方法设置为"位姿镜像"时生效,当启用轴对称生成时,生成的对称位姿的结束旋转角度。"

调参说明

定义对称生成的角度范围的上限。

参数范围

[0, 360.1],默认值:360,单位:度

使能节点

参数说明

控制该算子是否执行运算。

调参说明

  • 开启(默认):正常运行该算子功能。

  • 关闭:算子不执行任何操作,直接将输入的数据输出。
