幾何点群生成

はじめに

幾何点群生成ツールは、規則的な幾何形状（球体、円柱、台形、立方体など）の点群モデルを作成するために使用されます。これらのモデルはワークピースの点群マッチングテンプレートとして使用できます。

ソフトウェアのメインインターフェースで ツールボックス  幾何点群生成 を順にクリックして、このツールを起動します。

ユーザーインターフェース

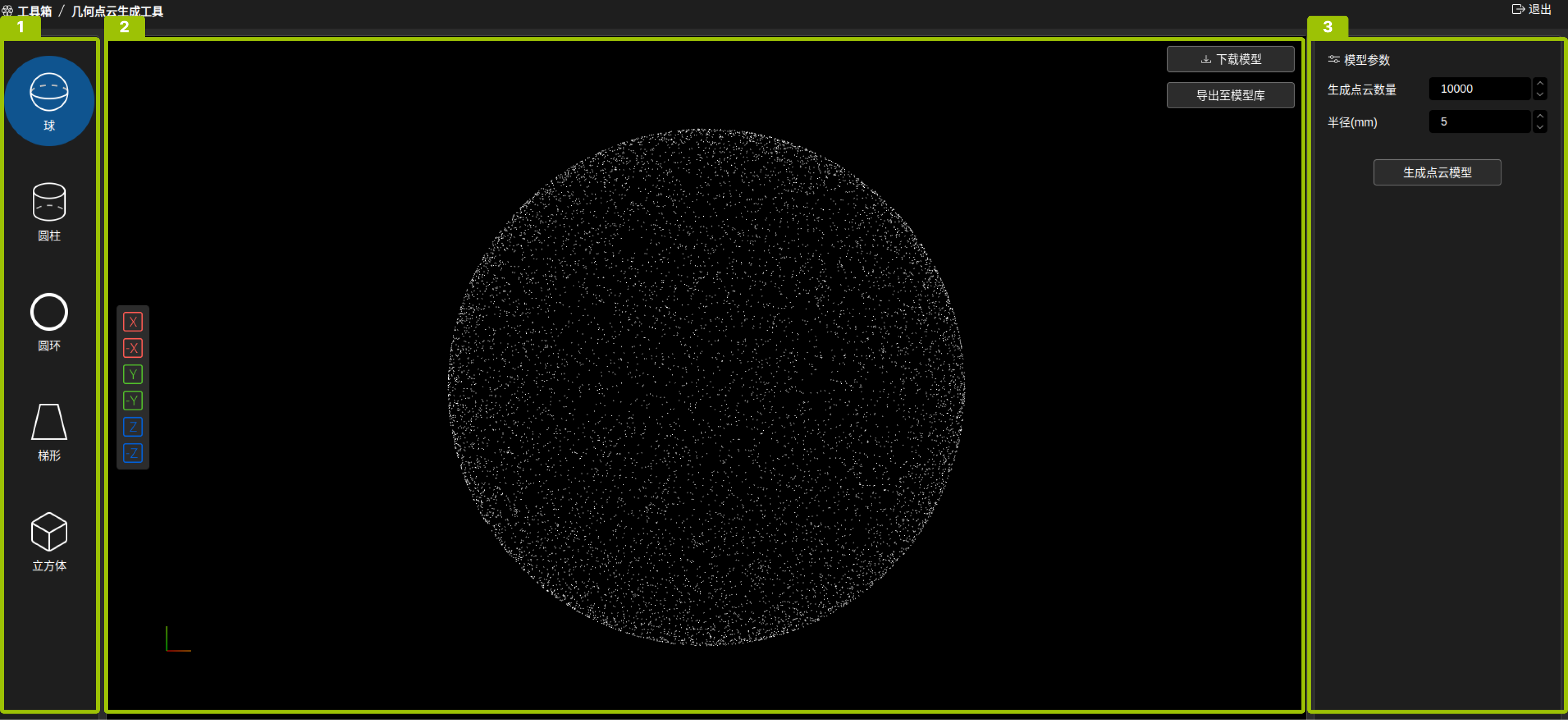

このツールは以下の3つの部分で構成されています：

alt

番号

エリア

説明

1

モデルタイプ選択エリア

このエリアで幾何形状のタイプを選択します。選択可能なタイプ：球体、円柱、リング、台形、立方体。

2

モデル表示エリア

生成された点群モデルをこのエリアで確認し、ダウンロードやエクスポートができます。

3

モデルパラメータ設定エリア

このエリアで幾何形状のパラメータを設定します。

使用ガイド

このツールの使用手順は次の通りです：モデルタイプの選択 > モデルパラメータの設定 > 点群モデルの生成 > モデルのエクスポート

  1. モデルタイプ選択エリアで目的の幾何形状を選択します。

  2. モデルパラメータ設定エリアでパラメータを設定します。

  3. 点群モデル生成 をクリックして点群モデルを生成します。

  4. モデルのエクスポート：

    1. ダウンロード をクリックしてローカルファイルシステムに点群を保存します。

    2. モデルライブラリにエクスポート をクリックし、モデル名を入力して 確認 をクリックすると、モデルがモデルライブラリにエクスポートされ、モデルライブラリで引き続き編集できます。

よくある質問

  1. 生成する点群数はどのように選択すればよいですか？

    点群数は生成されるモデルの精密度を決定します。点群数が多いほど、より多くのポイントが生成され、幾何形状をより詳細に表現できますが、計算時間とファイルサイズも増加します。幾何形状の複雑さと用途に応じて適切な点群数を選択することをお勧めします。例えば、単純な形状では少ない点群数を選択し、複雑な形状ではより多くの点群数が必要です。

  2. エッジモデルとサーフェスモデルの違いは何ですか？

    • エッジモデル：幾何形状のエッジポイントのみを含み、幾何形状の輪郭を強調する必要がある用途に適しています。

    • サーフェスモデル：幾何形状の表面上のすべてのポイントを含み、幾何形状の完全な記述が必要な用途に適しています。サーフェスモデルは通常、より高い点群密度とより詳細な幾何情報を持ちます。
