ツールボックスインターフェース
メインインターフェースでツールボックスをクリックして、ツールボックスインターフェースに入ります。このインターフェースでは、「幾何学的ポイントクラウド生成」、「3D回転変換計算」、「TCP逆算ツール」を開くことができます。
幾何学的ポイントクラウド生成インターフェース
幾何学的ポイントクラウド生成ツールは、規則的な幾何学体（リング、球体、円柱、台形、立方体など）のポイントクラウドモデルを作成するために使用されます。これらのモデルはワークピースのポイントクラウドマッチングテンプレートの作成に使用できます。

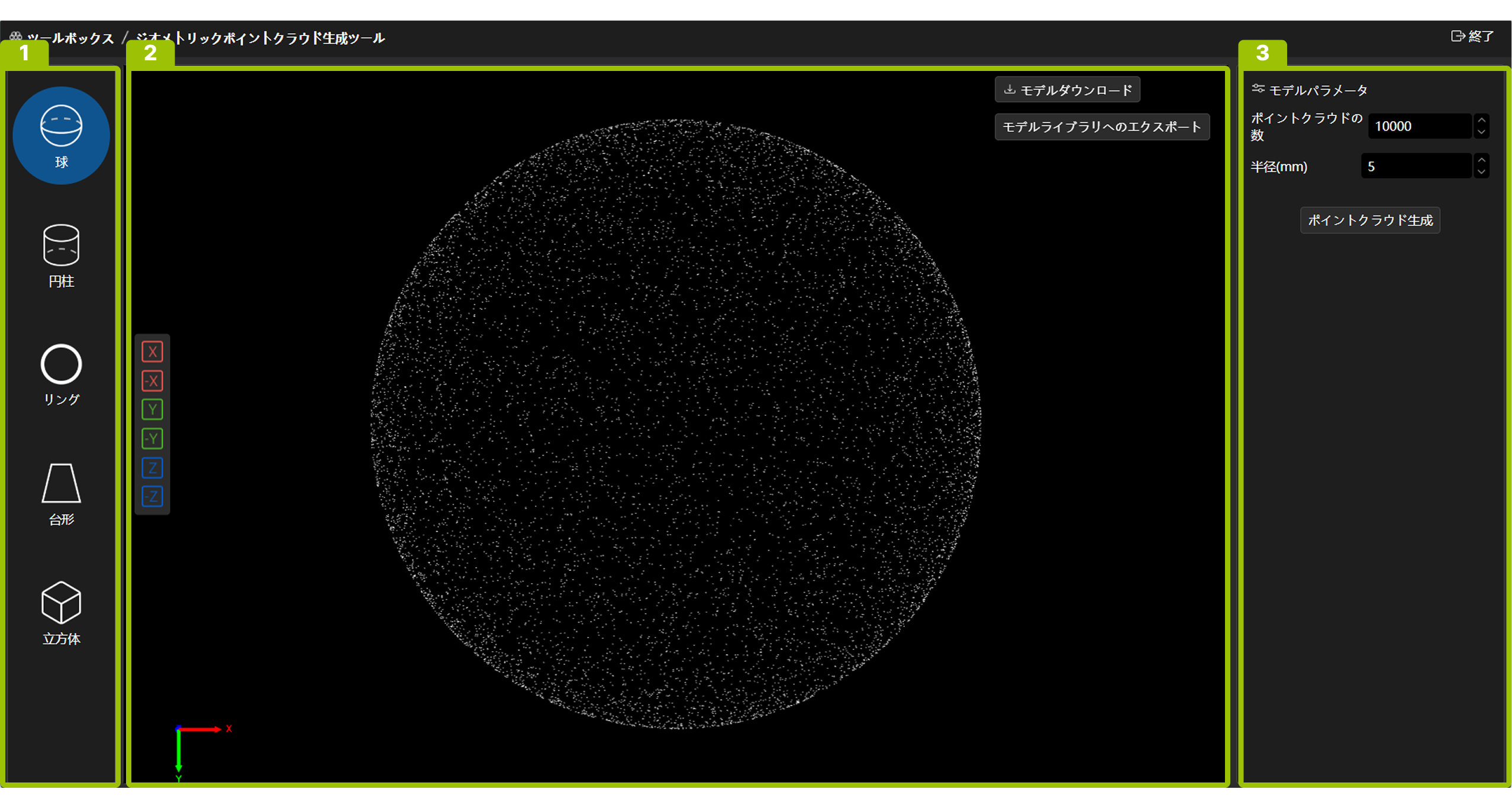

ツールボックスインターフェースで、幾何学的ポイントクラウド生成をクリックして、幾何学的ポイントクラウド生成ツールインターフェースに入ります。このインターフェースは以下の3つの部分で構成されています：
番号 |
エリア |
説明 |
|---|---|---|
1 |
モデルタイプ選択エリア |
このエリアで幾何学体タイプを選択します。選択可能なタイプ：球、円柱、リング、台形、立方体。リング生成では、内径0の円の生成をサポートします。立方体生成では、高さ0の長方形平面の生成をサポートします。 |
2 |
モデル表示エリア |
このエリアで生成されたポイントクラウドモデルを表示し、モデルのダウンロード、エクスポートを行います。 |
3 |
モデルパラメータ設定エリア |
このエリアで幾何学体の各種パラメータを設定します。 |
