3D 회전 변환 계산 도구

소개

3D 회전 변환 계산 도구는 3차원 공간에서 포즈 회전 표현 방법을 보고 변환하는 데 사용됩니다. 이 도구는 회전 행렬, 오일러 각, 쿼터니언, 회전 벡터 등 다양한 표현 방법을 지원합니다.

소프트웨어 메인 인터페이스에서 도구 라이브러리  3D 회전 변환 도구를 순서대로 클릭하여 이 도구에 들어갑니다.

사용자 인터페이스

이 도구 인터페이스는 다음 세 부분으로 구성됩니다:

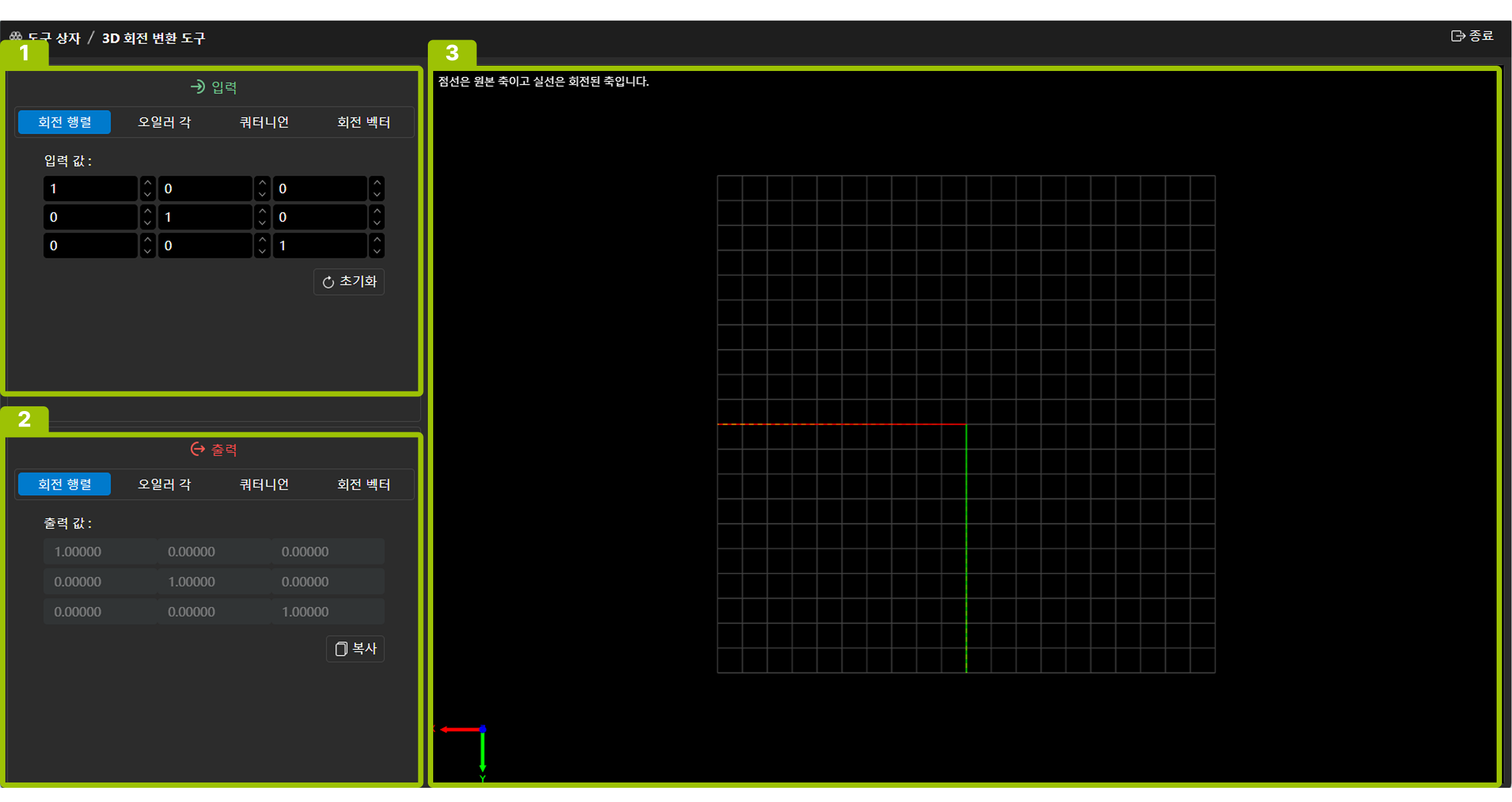

3차원 회전 변환 계산 도구 인터페이스

번호

영역 이름

설명

1

포즈 입력 영역

이 영역에서 표현 방법을 선택하고 포즈 수치를 입력합니다.

2

포즈 출력 영역

이 영역에서 대상 표현 방법을 선택하고 변환된 포즈 수치를 확인합니다.

3

3차원 공간 포즈 보기 영역

이 영역에서 현재 입력된 포즈의 3차원 회전 상태를 확인합니다.

사용 튜토리얼

  1. 포즈 입력 영역에서 입력 표현 방법(회전 행렬, 오일러 각, 쿼터니언, 회전 벡터 등)을 선택합니다.

  2. 해당하는 포즈 수치를 입력합니다. 이때 3차원 공간 포즈 보기 영역은 입력된 수치의 회전 상태를 실시간으로 표시합니다.

  3. 포즈 출력 영역에서 대상 표현 방법을 선택합니다.

  4. 변환된 포즈 수치를 확인하고 복사를 클릭하여 데이터를 클립보드에 복사합니다.
