3D 회전 변환 계산 도구

소개

3D 회전 변환 계산 도구는 3D 공간에서의 위치 회전 표현 방법을 확인하고 변환하는 데 사용됩니다. 이 도구는 회전 행렬, 오일러 각, 쿼터니언 및 회전 벡터를 포함한 여러 표현 방법을 지원합니다.

소프트웨어의 주 인터페이스에서 도구 라이브러리  3D 회전 변환 도구를 클릭하여 이 도구로 이동합니다.

사용자 인터페이스

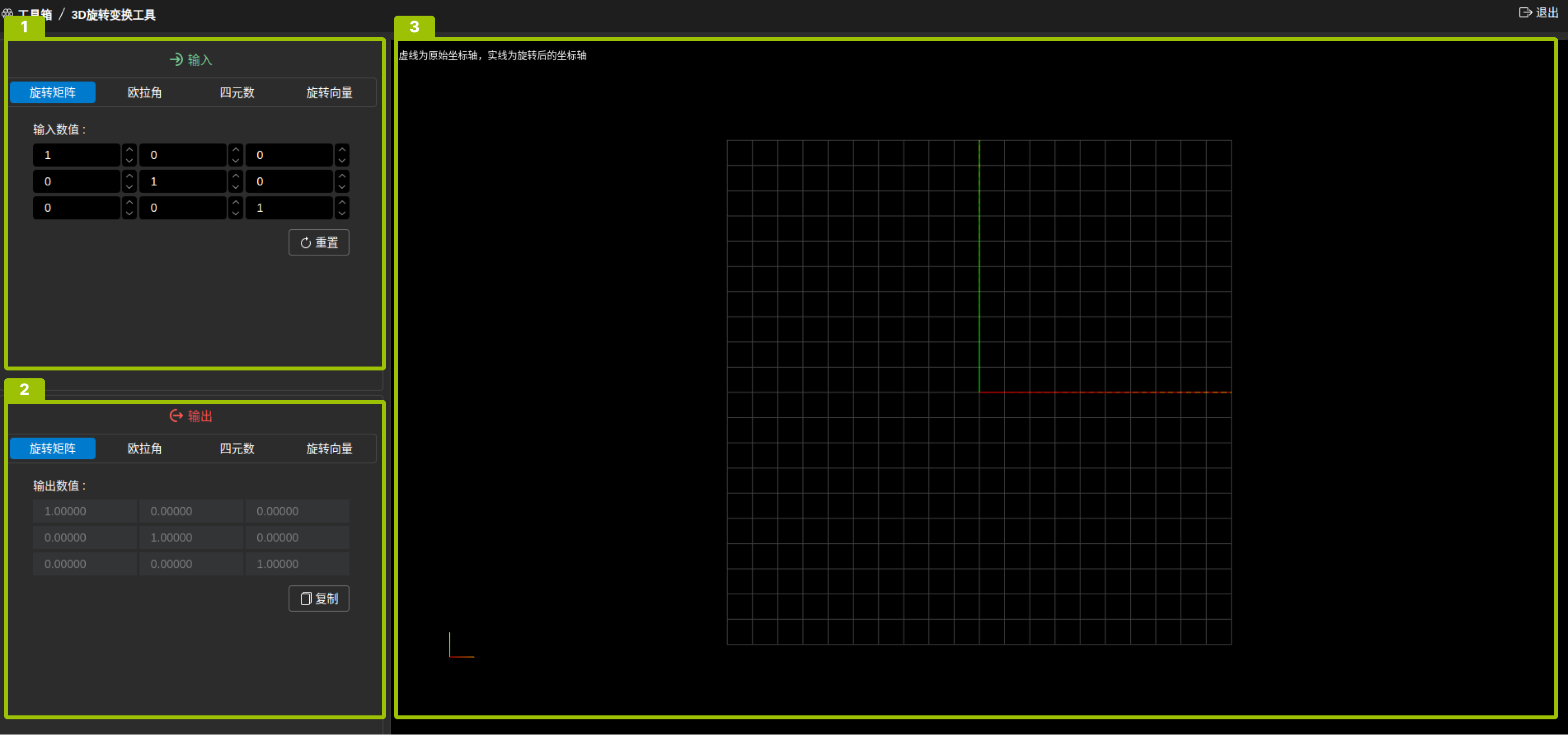

이 도구의 인터페이스는 다음 세 부분으로 구성됩니다:

alt

번호

영역 이름

설명

1

위치 입력 영역

이 영역에서 표현 방법을 선택하고 위치 값을 입력합니다.

2

위치 출력 영역

이 영역에서 목표 표현 방법을 선택하고 변환된 위치 값을 확인합니다.

3

3D 공간 위치 보기 영역

이 영역에서 현재 입력된 위치의 3D 회전 상태를 확인합니다.

사용 방법

  1. 위치 입력 영역에서 입력 표현 방법(예: 회전 행렬, 오일러 각, 쿼터니언 또는 회전 벡터)을 선택합니다.

  2. 해당 위치 값을 입력합니다. 이때, 3D 공간 위치 보기 영역에서 입력된 값의 회전 상태가 실시간으로 표시됩니다.

  3. 위치 출력 영역에서 목표 표현 방법을 선택합니다.

  4. 변환된 위치 값을 확인하고 복사를 클릭하여 데이터를 클립보드에 복사합니다.
