几何点云生成工具

简介

几何点云生成工具用于创建规则的几何体（如球体、圆柱、梯形、立方体）点云模型。这些模型可用于制作工件的点云匹配模板。

在软件主界面依次单击 工具箱 几何点云生成工具 进入该工具。

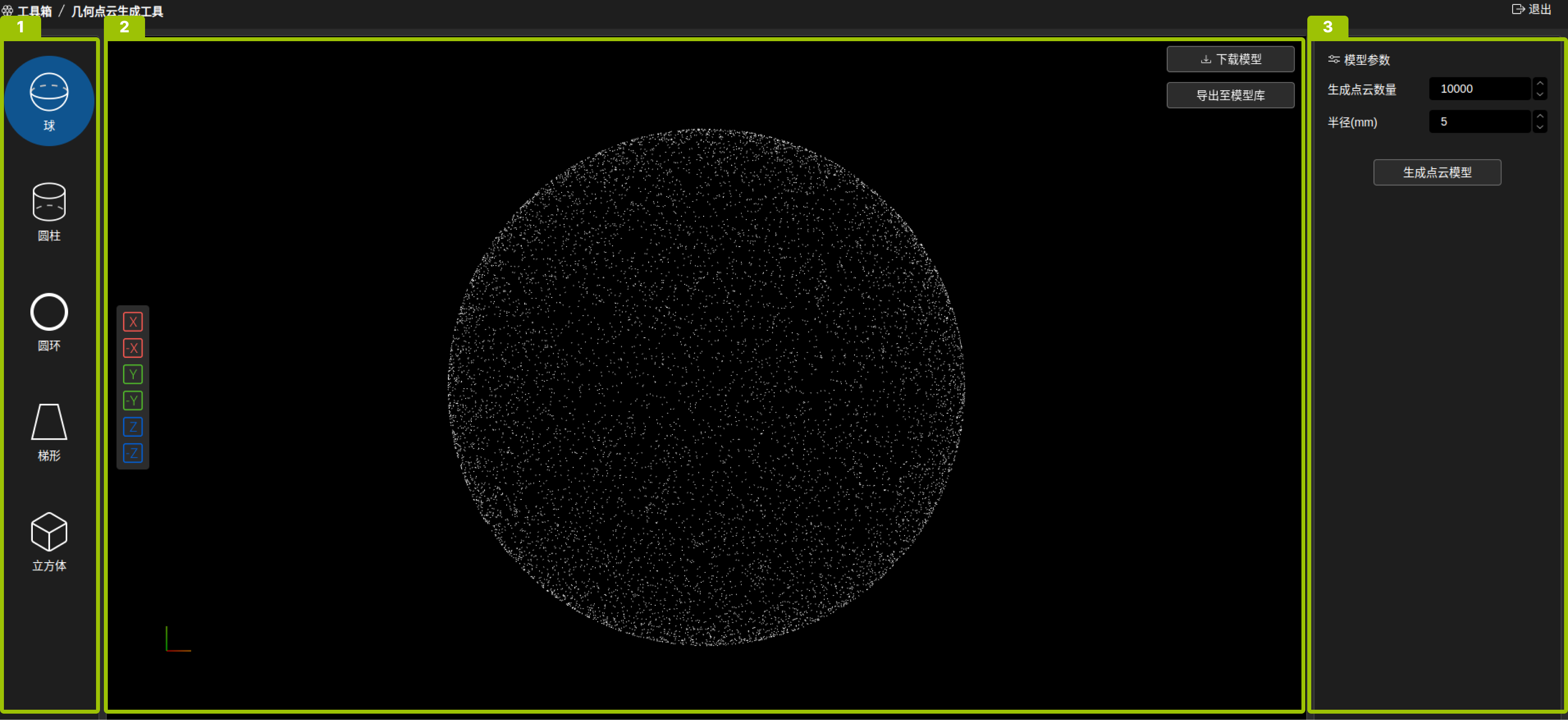

该工具由以下3部分组成：

序号	区域	说明
1	模型类型选择区域	在该区域中选择几何体类型。可选类型包括：球、圆柱、圆环、梯形、立方体。
2	模型显示区域	在该区域查看生成的点云模型，并可以下载或导出模型。
3	模型参数设置区域	在该区域中设置几何体的各项参数。

序号

区域

说明

模型类型选择区域

在该区域中选择几何体类型。可选类型包括：球、圆柱、圆环、梯形、立方体。

模型显示区域

在该区域查看生成的点云模型，并可以下载或导出模型。

模型参数设置区域

在该区域中设置几何体的各项参数。

该工具的使用流程为：选择模型类型 > 设置模型参数 > 生成点云模型 > 导出模型

在模型类型选择区域选择所需的几何体类型。
在模型参数设置区域中设置各项参数。
单击 生成点云模型 以生成点云模型。
导出模型：
1. 单击下载，将点云保存到本地文件系统。
2. 单击 导出至模型库，输入模型名称后，单击确认，该模型将导出到模型库中，您可以在模型库中继续编辑该模型。

如何选择生成点云的数量？

点云数量决定了生成模型的精细程度。较高的点云数量会生成更多的点，更详细地描述几何体，但同时也会增加计算时间和文件大小。建议根据几何体的复杂度和应用需求选择适当的点云数量。例如，简单的几何体可以选择较低的点云数量，而复杂的几何体则需要较高的点云数量。
什么是边缘模型，它与面模型的区别？
- 边缘模型：仅包含几何体的边缘点，适用于需要突出显示几何形状轮廓的应用。
- 面模型：包含几何体表面的所有点，适用于需要完整描述几何形状的应用。面模型通常具有更高的点云密度和更详细的几何信息。
