Epic Eye D-L

안전 주의사항

안전 선언

  • 본 제품을 사용하기 전에, 제품 설명서를 읽어서 주의사항에 관한 정보를 정확히 이해하십시오. 주의사항에 명시된 사항을 따르지 않을 경우, 장비 손상 또는 인원의 중상, 사망이 발생할 수 있습니다.

  • 이 설명서의 내용을 따르지 않거나 제품을 비정상적으로 조작하여 인신 사고나 재산 손실이 발생한 경우, Transfer는 어떠한 법적 책임도 지지 않습니다.

주의사항

  • 먼지 많은 환경, 강한 전자기 간섭, 강빛 직사 및 온습도 적용 범위를 초과한 환경에서 이 카메라를 사용하지 마십시오.

  • 카메라가 작동하는 동안에는 투영광선을 직접 바라보지 마십시오. 이로 인해 눈에 손상이 발생할 수 있습니다.

  • 카메라 창구를 청결하게 유지하십시오. 창구를 청소해야 할 경우에는 먼지 없는 천을 사용하십시오.

  • 카메라가 전원이 켜져 있는 상태에서 설치, 분해 또는 청소를 하지 마십시오.

  • 운송 및 설치 과정에서 카메라가 격렬한 충돌이나 낙하로부터 보호하십시오.

  • 이상 현상(이상 소음, 이상 냄새, 연기 발생 등)이 발견되면 즉시 전원을 차단하고 검사를 하십시오.

  • 카메라 및 그에 따른 전원선을 개조하는 것은 엄격히 금지합니다.

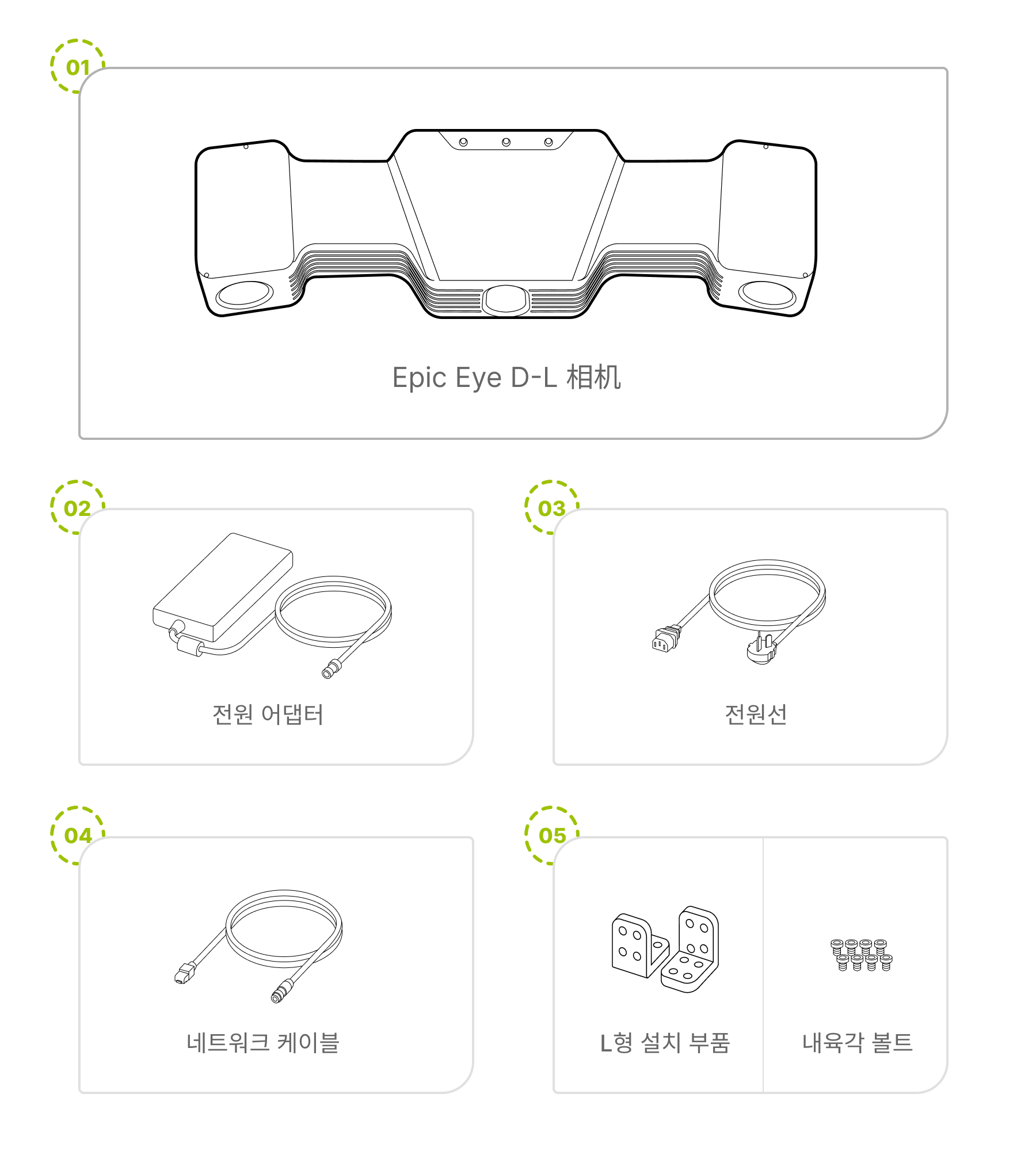

패키지 내용

hardware dl unbox

패키지를 열 때 카메라 및 부속품에 잔존된 손상, 녹상, 부딪힘 상황이 있는지 검사하시고, 패키지 내용 목록을 비교하여 물품이 완전히 있는지 확인하십시오. 만약 카메라 및 부속품에 잔존된 손상, 녹상, 부딪힘 상황이 발견되거나 실제 물품과 패키지 내용 목록이 일치하지 않는 경우, Transfer에 연락하십시오.

기술 사양

기술 매개변수

시스템 매개변수

기준선 길이

600mm

추천 작업 거리

1500mm~3500mm

최적 작업 거리

2000mm

근접 시야

1310mm×1200mm@1.5m

원쪽 시야

3190mm×2890mm@3.5m

Z 방향 정밀도

±0.43mm@2m

픽셀 수

300만

정밀도

0.27mm@2m, 0.02mm@2m

정확도 오차

<0.15%

전형적 수집 시간

1.6s~2.3s

전원 공급

12V ⎓ 15A

하드웨어 매개변수

외형 크기 (L*W*H)

712mm×196mm×98mm

설치 방식

고정 설치

계산 유닛

NVIDIA Jetson TX2

통신 인터페이스

기가이더넷

광원

흰색광 DLP

2D 카메라

컬러

환경 매개변수

작업 온도 범위

0℃~50℃

작업 습도 범위

20%~90% RH 응축 없이

방호 등급

IP65

열 방출 방식

수동

무게

5.55kg

저장 온도

-20℃~70℃

저장 습도

20% - 90%RH 응축 없이

변경 사항이 있을 경우 별도 통지 없이 적용됩니다!

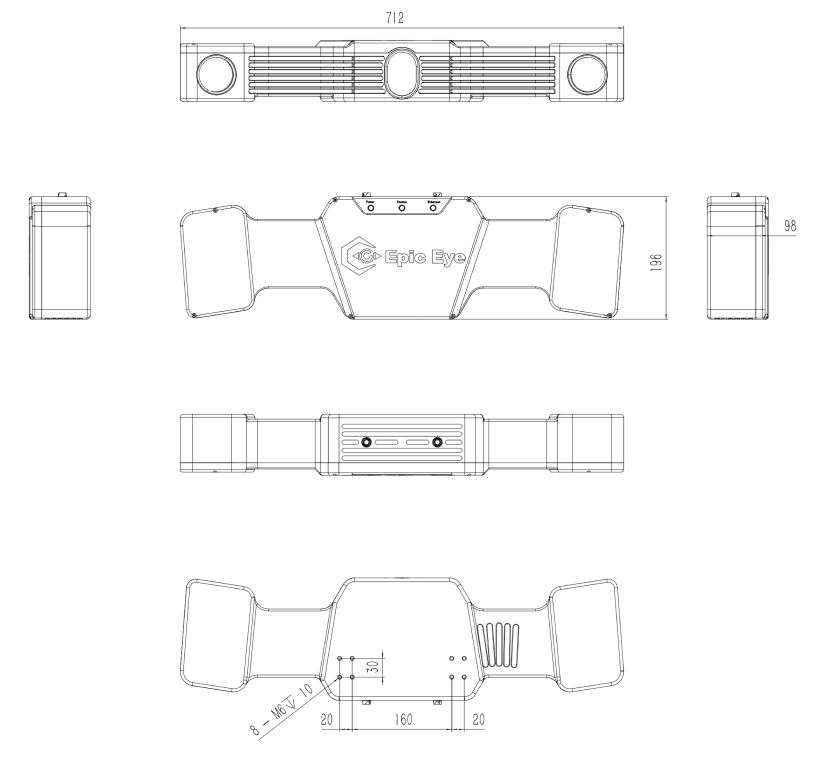

외형 치수

단위:mm

hardware dl dimensions

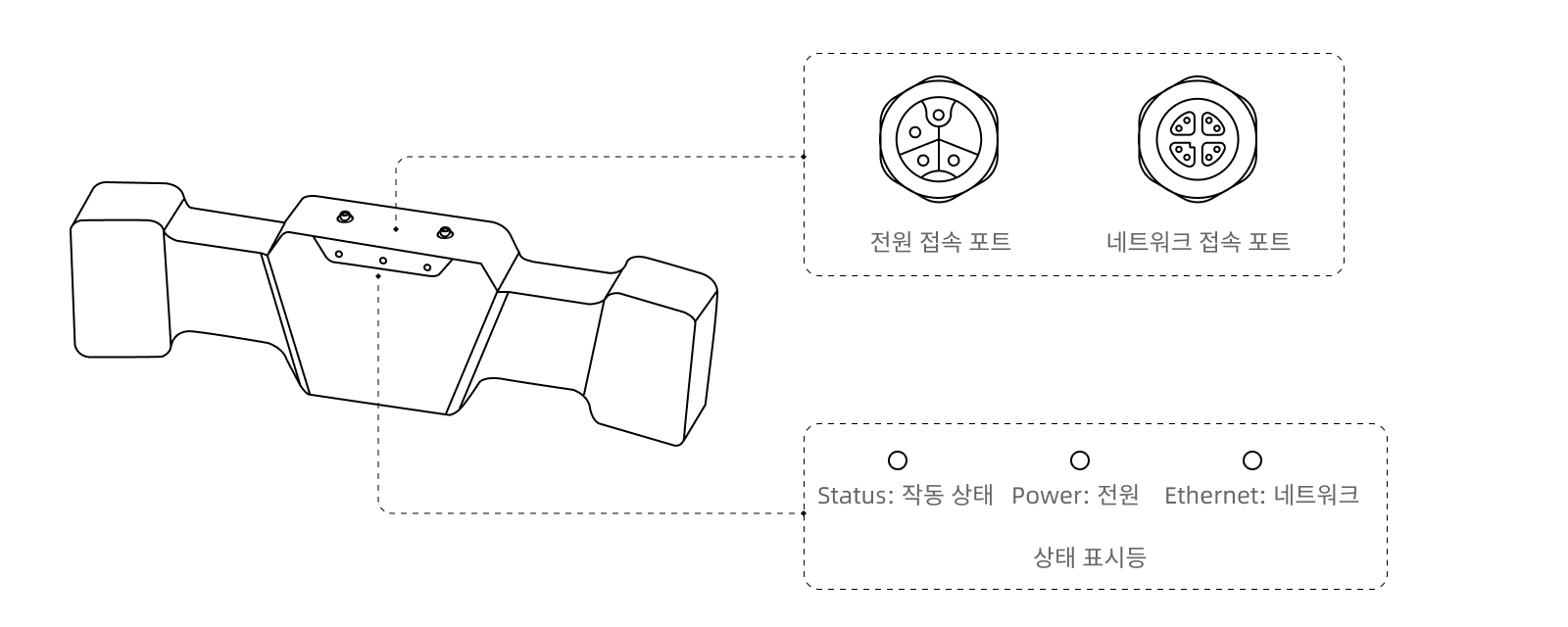

인터페이스 및 표시등

hardware dl port

표시등 설명: 올바르게 연결하고 전원을 켜면 녹색 표시등은 정상 상태를 나타내며, 다른 색상이 나타나거나 불랜다는 것은 비정상 상태를 의미합니다.

설치 및 연결

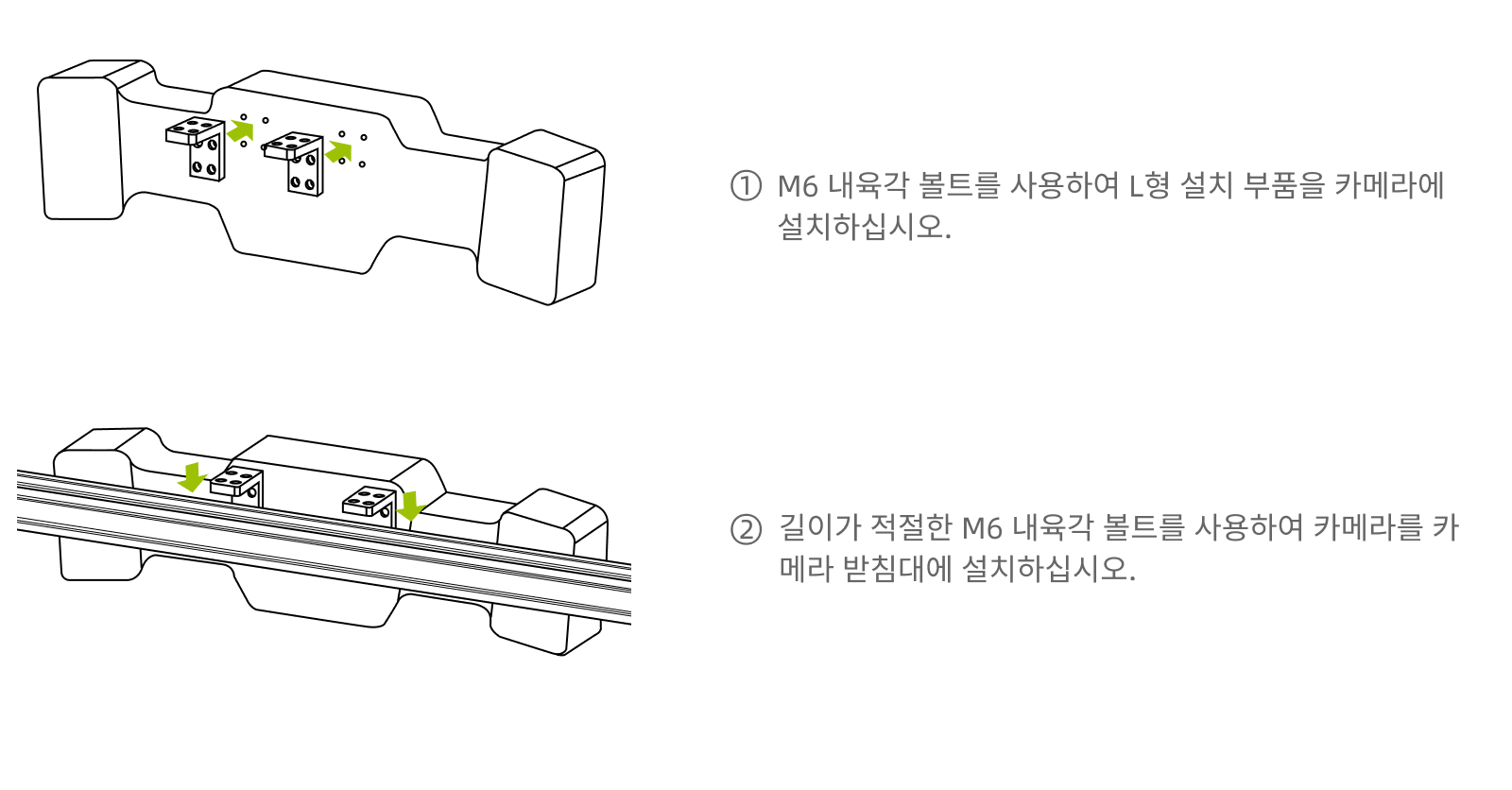

카메라 설치

hardware dl mount instructions
  • 카메라를 축대(재료 바구니)의 중심점 바로 위에 설치하는 것을 권장하며, 카메라의 시야 내에 방해물이 없는 상태로 유지하십시오.

  • 카메라의 바닥면을 축대(재료 바구니)의 평면과 평행하도록 설치하는 것을 권장합니다.

케이블 연결

연결 주의사항

  • 전원이 켜져 있는 상태에서 케이블을 갈아 넣거나 빼지 마십시오. 모든 케이블 연결이 완료된 후에만 전원을 켜십시오.

  • 커넥터와 소켓을 정렬한 후 천천히 고정하고, 힘겹게 돌리거나 빼내지 말아십시오.

  • 카메라 네트워크 케이블, 전원 어댑터 및 전원 케이블을 묶이를 사용하여 고정하는 것을 권장합니다.

  • 라우터를 사용하여 연결할 경우, 모든 네트워크 케이블은 라우터의 LAN 포트에 삽입하십시오.

연결 방식

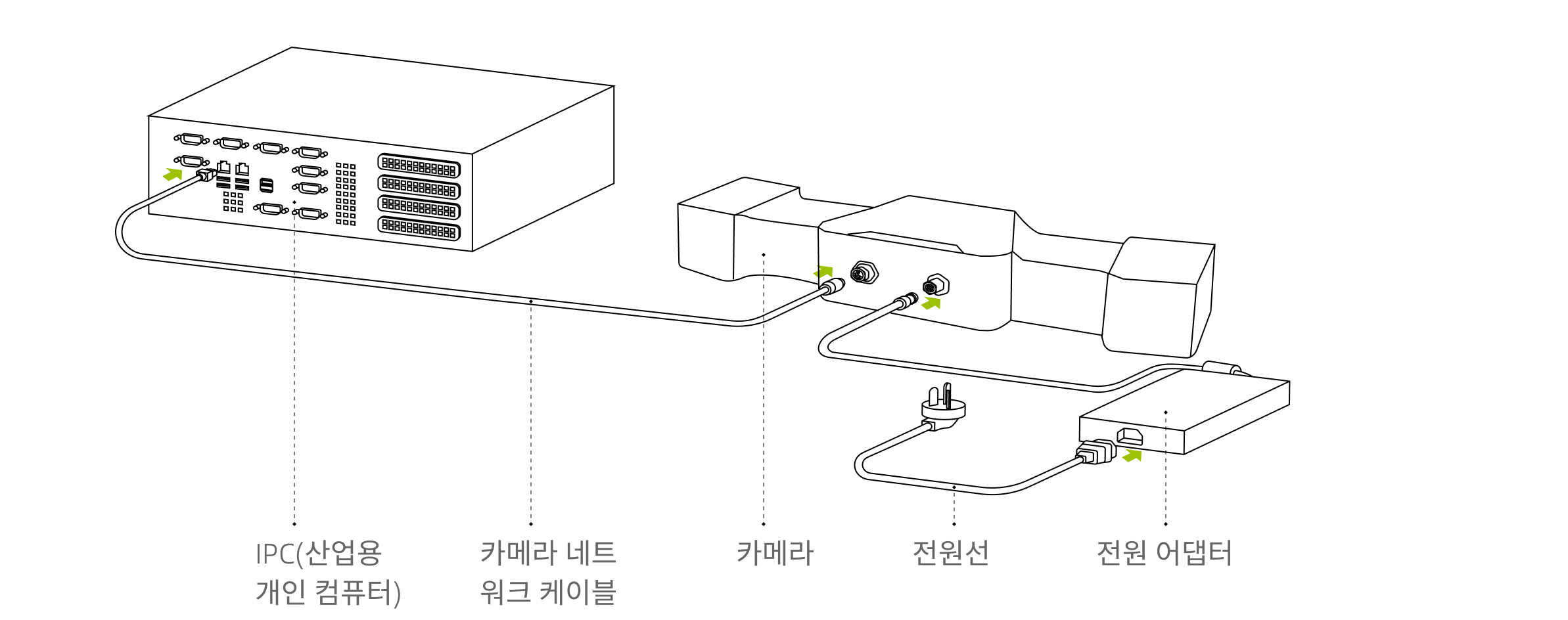

  • 카메라와 IPC(산업용 개인 컴퓨터)를 직접 연결

    hardwarwe dl connect direct

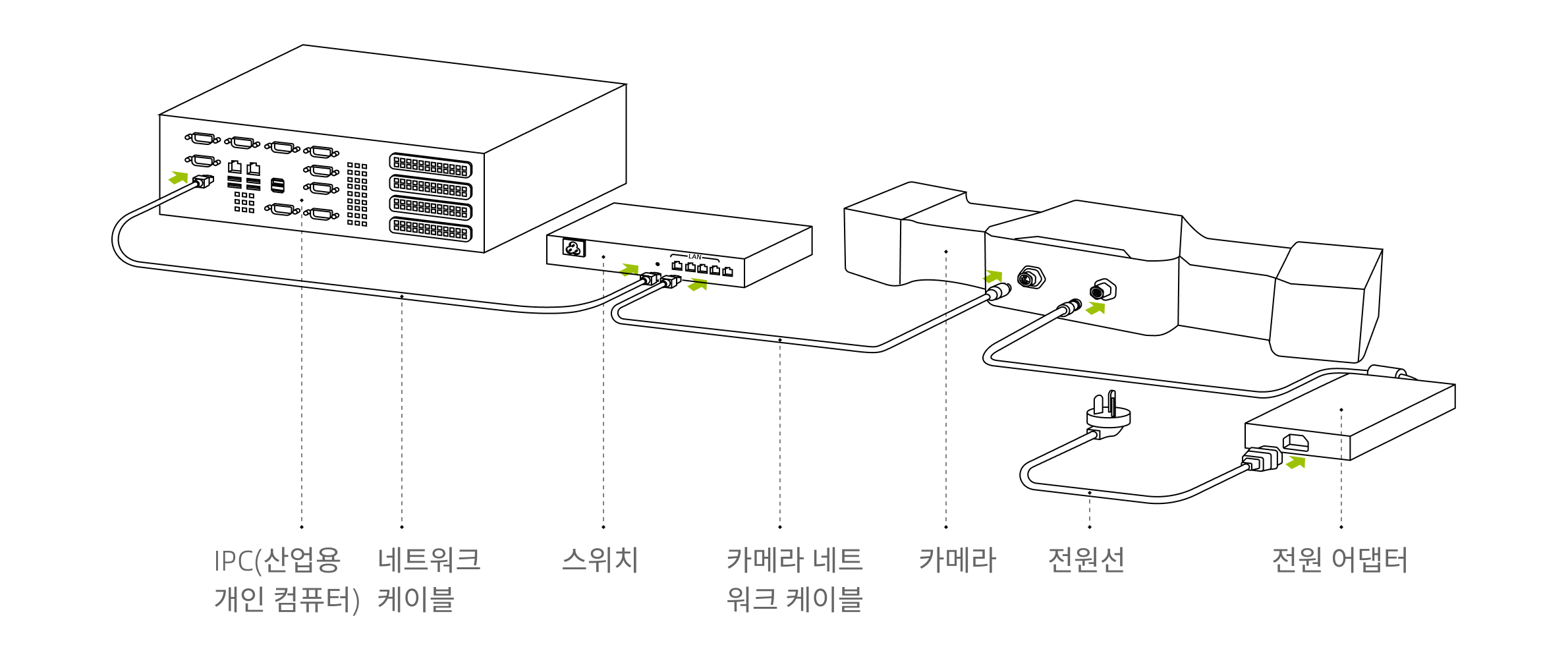

  • 카메라와 IPC를 스위치를 통해 연결

    hardwarwe dl connect router

유지 보수

산업용 3D 카메라 하드웨어의 안정적인 운영과 측정 정확도를 보장하기 위해 정기적인 유지보수가 매우 중요합니다. 이는 장비의 수명을 연장할 뿐만 아니라 잠재적인 문제를 조기에 발견하고 예방하여 장비 고장률을 낮추고 생산라인의 연속적이고 안정적인 운영을 보장합니다. 유지보수 규정을 엄격히 준수하고 관련 기록을 철저히 해주시기 바랍니다.

일일 점검

  • 전원 공급 상태가 정상인지 점검하고, 전원 케이블 연결부의 접촉 상태를 정기적으로 확인하며, 전원 전압 출력이 안정적이고 전원 공급 규격에 부합하는지 확인합니다. 필요한 경우 UPS(무정전 전원 장치)를 사용하여 예기치 않은 전원 차단을 방지합니다.

  • 네트워크 연결이 안정적인지 확인하고 네트워크 전송 속도가 요구사항을 충족하는지 확인합니다.

  • 작업 환경의 온도와 습도가 규정에 부합하는지 모니터링하고, 환기 상태가 양호한지 확인하여 카메라의 방열이 정상적으로 이루어지도록 합니다.

  • 카메라 외관의 완전성을 점검하고, 파손, 변형, 부식 등의 이상 상태가 없는지 확인하며, 주변 물체와의 마찰이나 충돌 위험을 피합니다.

  • 카메라 설치 및 어댑터 부품의 고정 상태를 점검하고, 변형, 느슨함, 흔들림 등의 이상이 없는지 확인합니다.

  • 케이블 연결부의 응력 상태를 점검하고, 케이블 배선이 적절하며 과도한 굽힘이 없는지 확인하고, 외피의 노화나 균열 현상이 없는지 확인합니다.

정기 청소

카메라를 정기적으로 청소하여 렌즈가 깨끗하고 눈에 띄는 먼지와 얼룩이 없도록 유지하십시오. 카메라 본체는 깨끗한 부드러운 천으로 닦고, 카메라 렌즈는 렌즈 클리너나 유리 세정제를 묻힌 깨끗하고 부드러운 보풀이 없는 천으로 닦아 렌즈가 긁히지 않도록 하십시오.

주의 사항

  • 청소하기 전에 반드시 전원을 차단하십시오.

  • 알코올이나 기타 부식성 세제를 사용하지 마십시오.

보관 및 운송

  • 원래 포장 또는 전문 방진 케이스를 사용하여 카메라를 보관하고 운송하십시오.

  • 보관 환경의 온도와 습도가 표준에 부합하는지 확인하십시오.

  • 심한 진동과 충격을 피하고 강한 자기장에서 멀리 두십시오.

  • 올바른 배치 방향을 유지하고 태양광 등 강한 광원이 렌즈에 직접 닿지 않도록 하십시오.

  • 장기 보관 전 전체 청소를 실시하고 정기적으로 전원을 켜서 점검하십시오(3개월마다).

고장 예방 및 유지보수

고장 예방

  • 장비 유지보수 기록을 작성하고 모든 유지보수 작업과 비정상 상황을 기록하십시오.

  • 카메라 내부 파라미터를 정기적으로 점검하고 필요시 재교정을 실시하십시오.

장비 유지보수

장비의 무단 분해는 엄격히 금지됩니다. 장비 고장 시 즉시 당사 기술 지원 담당자에게 연락하여 처리하시기 바랍니다. 무단 분해로 인한 장비 손상이나 정밀도 저하에 대해 Transfer 는 어떠한 책임도 지지 않습니다.
