Epic Eye D-L
안전 주의사항
안전 선언
-
본 제품을 사용하기 전에, 제품 설명서를 읽어서 주의사항에 관한 정보를 정확히 이해하십시오. 주의사항에 명시된 사항을 따르지 않을 경우, 장비 손상 또는 인원의 중상, 사망이 발생할 수 있습니다.
-
이 설명서의 내용을 따르지 않거나 제품을 비정상적으로 조작하여 인신 사고나 재산 손실이 발생한 경우, Transfer는 어떠한 법적 책임도 지지 않습니다.
주의사항
-
먼지 많은 환경, 강한 전자기 간섭, 강빛 직사 및 온습도 적용 범위를 초과한 환경에서 이 카메라를 사용하지 마십시오.
-
카메라가 작동하는 동안에는 투영광선을 직접 바라보지 마십시오. 이로 인해 눈에 손상이 발생할 수 있습니다.
-
카메라 창구를 청결하게 유지하십시오. 창구를 청소해야 할 경우에는 먼지 없는 천을 사용하십시오.
-
카메라가 전원이 켜져 있는 상태에서 설치, 분해 또는 청소를 하지 마십시오.
-
운송 및 설치 과정에서 카메라가 격렬한 충돌이나 낙하로부터 보호하십시오.
-
이상 현상(이상 소음, 이상 냄새, 연기 발생 등)이 발견되면 즉시 전원을 차단하고 검사를 하십시오.
-
카메라 및 그에 따른 전원선을 개조하는 것은 엄격히 금지합니다.

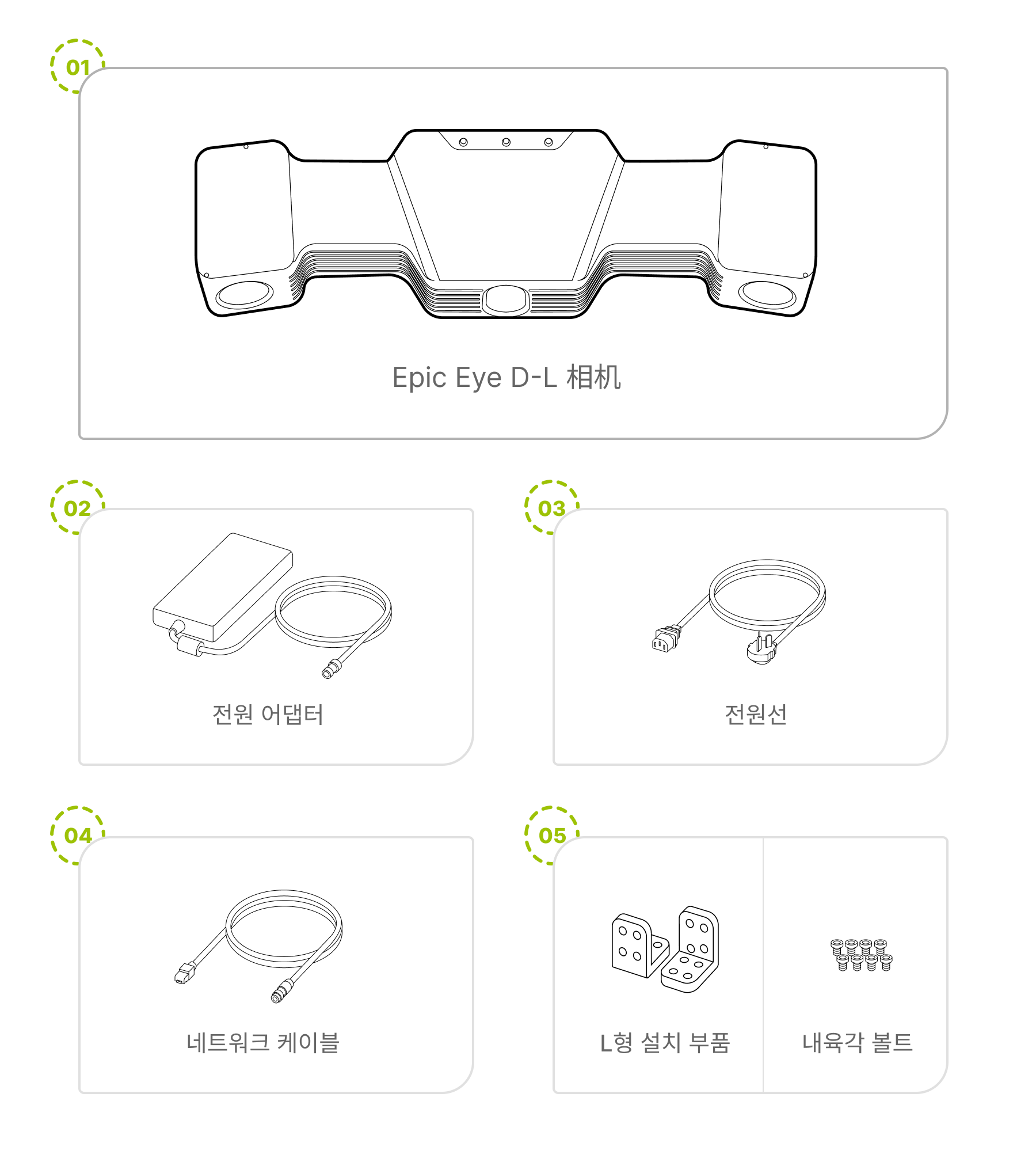

패키지 내용
패키지를 열 때 카메라 및 부속품에 잔존된 손상, 녹상, 부딪힘 상황이 있는지 검사하시고, 패키지 내용 목록을 비교하여 물품이 완전히 있는지 확인하십시오. 만약 카메라 및 부속품에 잔존된 손상, 녹상, 부딪힘 상황이 발견되거나 실제 물품과 패키지 내용 목록이 일치하지 않는 경우, Transfer에 연락하십시오.
기술 사양
기술 매개변수
시스템 매개변수 |
기준선 길이 |
600mm |
추천 작업 거리 |
1500mm~3500mm |
|
최적 작업 거리 |
2000mm |
|
근접 시야 |
1310mm×1200mm@1.5m |
|
원쪽 시야 |
3190mm×2890mm@3.5m |
|
Z 방향 정밀도 |
±0.43mm@2m |
|
픽셀 수 |
300만 |
|
정밀도 |
0.27mm@2m, 0.02mm@2m |
|
정확도 오차 |
<0.15% |
|
전형적 수집 시간 |
1.6s~2.3s |
|
전원 공급 |
12V ⎓ 15A |
|
하드웨어 매개변수 |

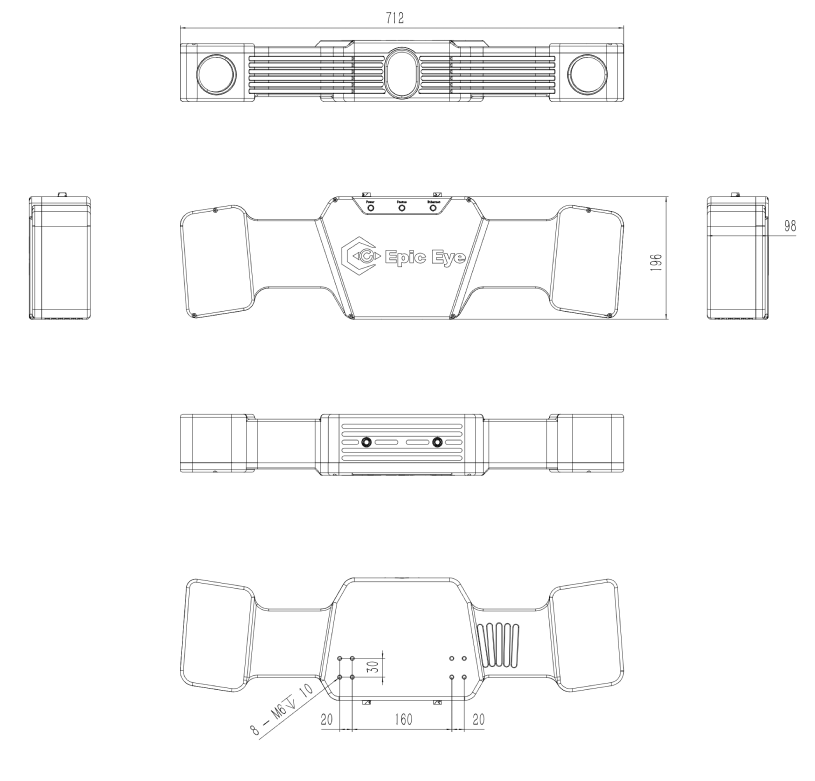

외형 크기 (L*W*H) |
712mm×196mm×98mm |
설치 방식 |
고정 설치 |
|
계산 유닛 |
NVIDIA Jetson TX2 |
|
통신 인터페이스 |
기가이더넷 |
|
광원 |
흰색광 DLP |
|
2D 카메라 |
컬러 |
|
환경 매개변수 |
작업 온도 범위 |
0℃~50℃ |
작업 습도 범위 |
20%~90% RH 응축 없이 |
|
방호 등급 |
IP65 |
|
열 방출 방식 |
수동 |
|
무게 |
5.55kg |
|
저장 온도 |
-20℃~70℃ |
|
저장 습도 |
20% - 90%RH 응축 없이 |
변경 사항이 있을 경우 별도 통지 없이 적용됩니다!

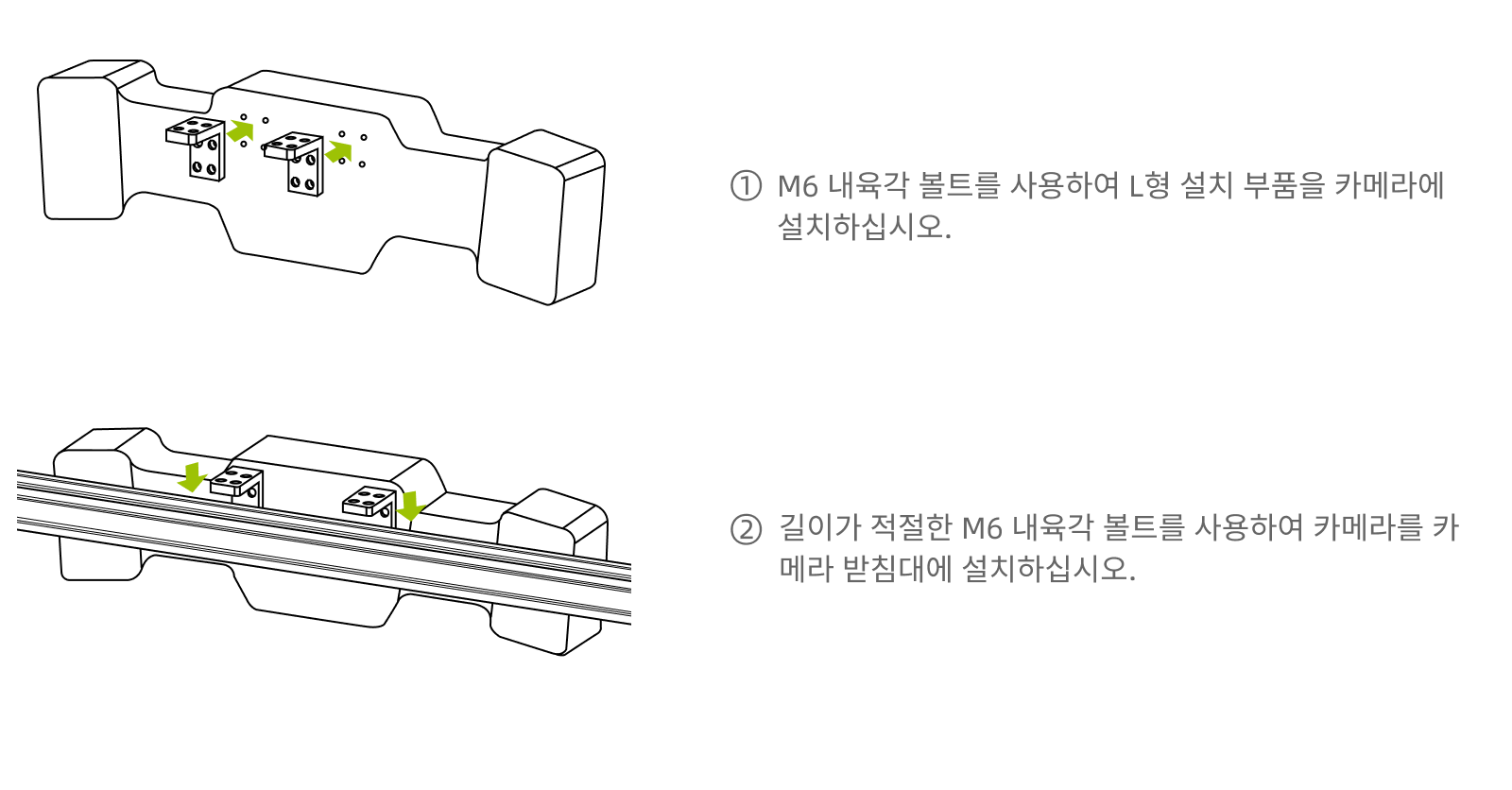

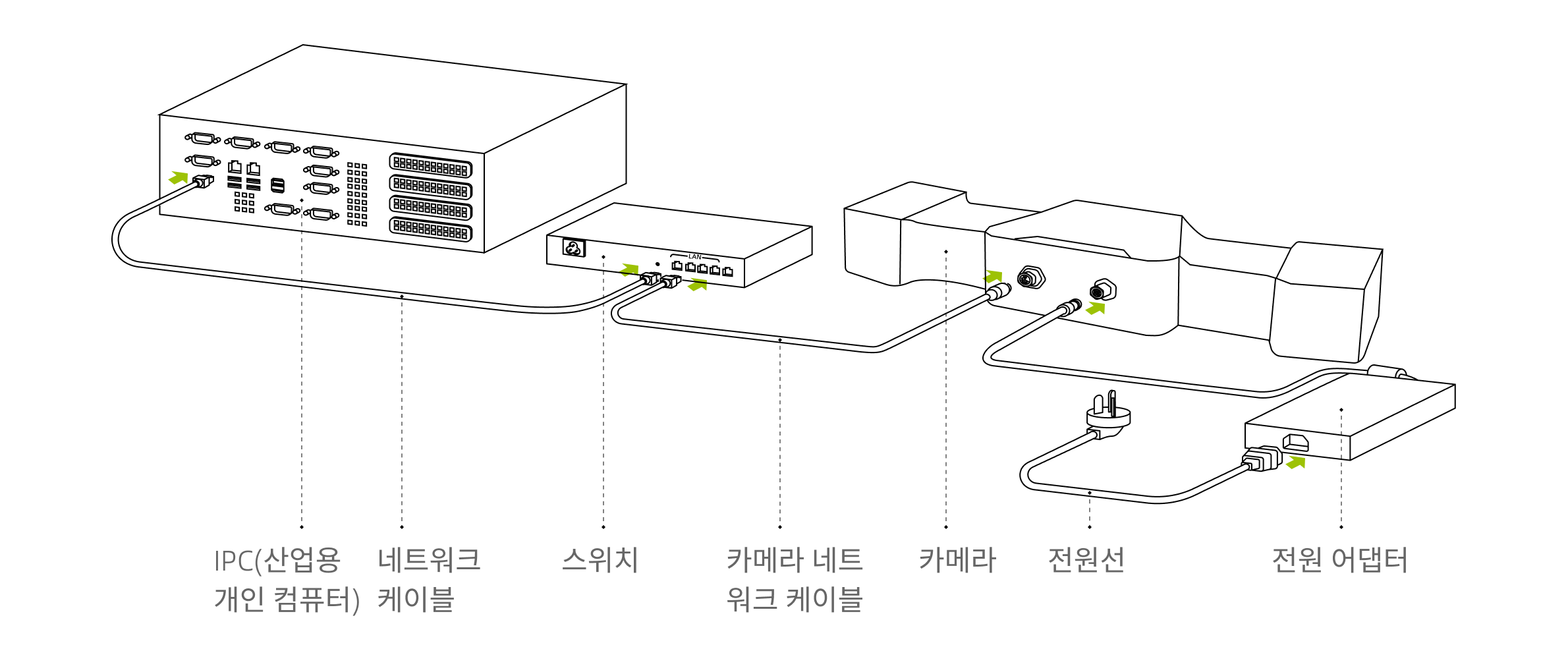

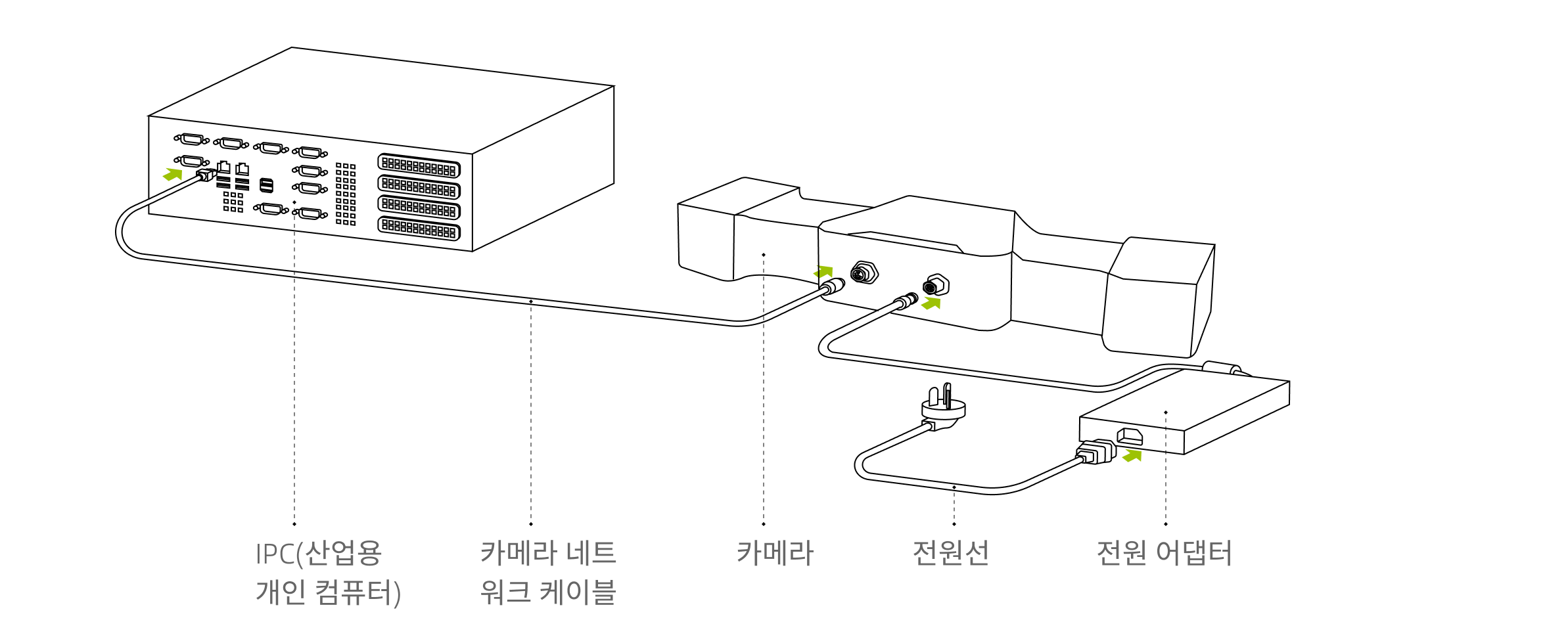

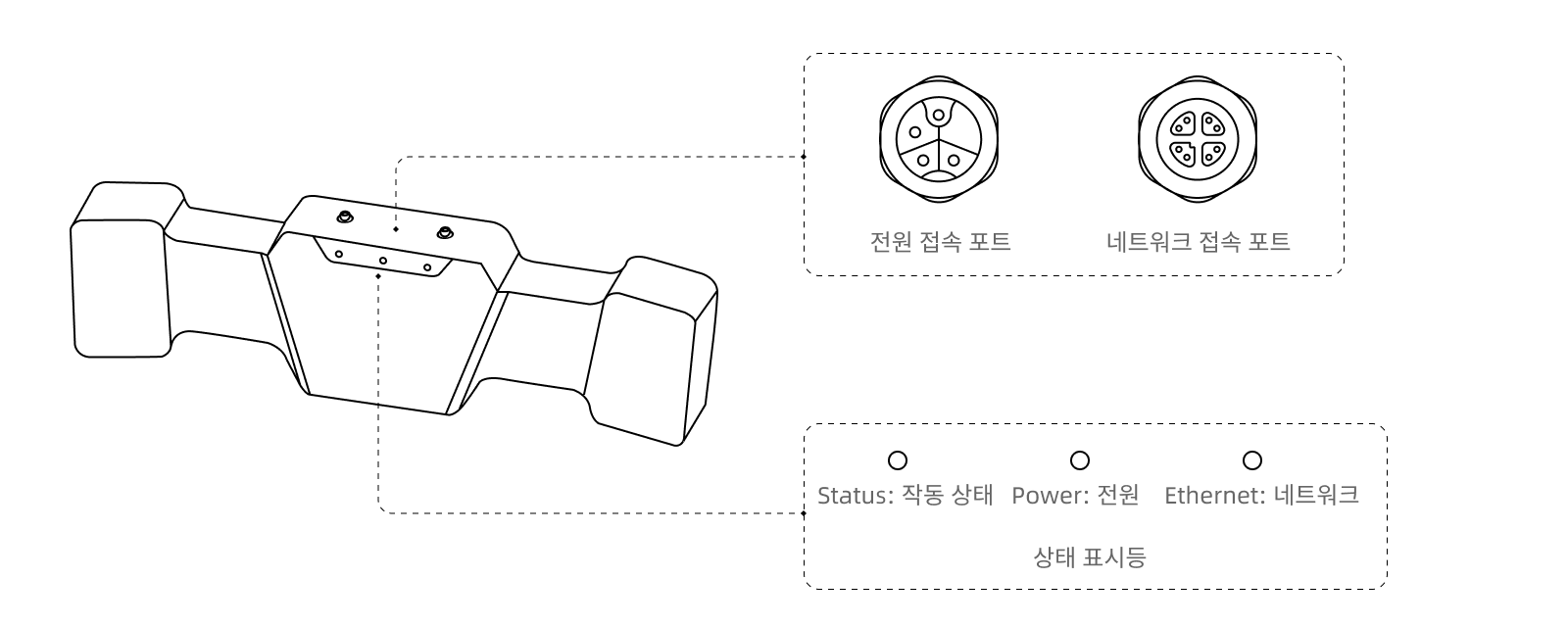

설치 및 연결
유지 보수
-
카메라 기체의 손상 여부, 스크류의 손상 또는 벗겨짐 여부, 전원선의 노화 또는 손상 여부를 정기적으로 검사하십시오. 이상 상황이 발생할 경우 마이그레이션 테크놀로지에 연락하십시오.
-
카메라를 정기적으로 청소하십시오. 카메라 기체를 깨끗한 부드러운 천으로 닦아주고, 렌즈 클리너나 유리 클리너를 묻힌 깨끗하고 부드럽고 털이 없는 천으로 카메라 렌즈를 닦아주십시오. 렌즈를 참상하지 않도록 주의하십시오.
