Epic Eye D-L

安全に関する注意事項

安全に関する声明

  • 本製品を使用する前に、製品マニュアルをお読みいただき、注意事項に関する情報を正しく理解してください。注意事項に記載された内容を守らない場合、機器の損傷や人身の重傷、死亡を引き起こす可能性があります。

  • 本マニュアルの内容を遵守せず、不正な操作により発生した人身安全事故や財産損失について、Transferは一切の法的責任を負いません。

注意事項

  • 多塵、強い電磁干渉、強い光の直射、および温湿度の適用範囲外の環境で本カメラを使用しないでください。

  • カメラの動作中に投影光束を直接注視しないでください。目に損傷を与える恐れがあります。 *カメラのウィンドウが清潔であることを確認してください。ウィンドウを清掃する際は、無塵布を使用してください。

  • カメラの電源が入っている状態での取り付け、取り外し、または清掃は禁止です。

  • 輸送および取り付けの際にカメラが激しい衝撃や落下を受けないようにしてください。

  • 異常な状況(異音、異臭、煙など)を発見した場合は、すぐに電源を切り、点検してください。

  • カメラおよびその付属電源ケーブルの改造は禁止です。

梱包リスト

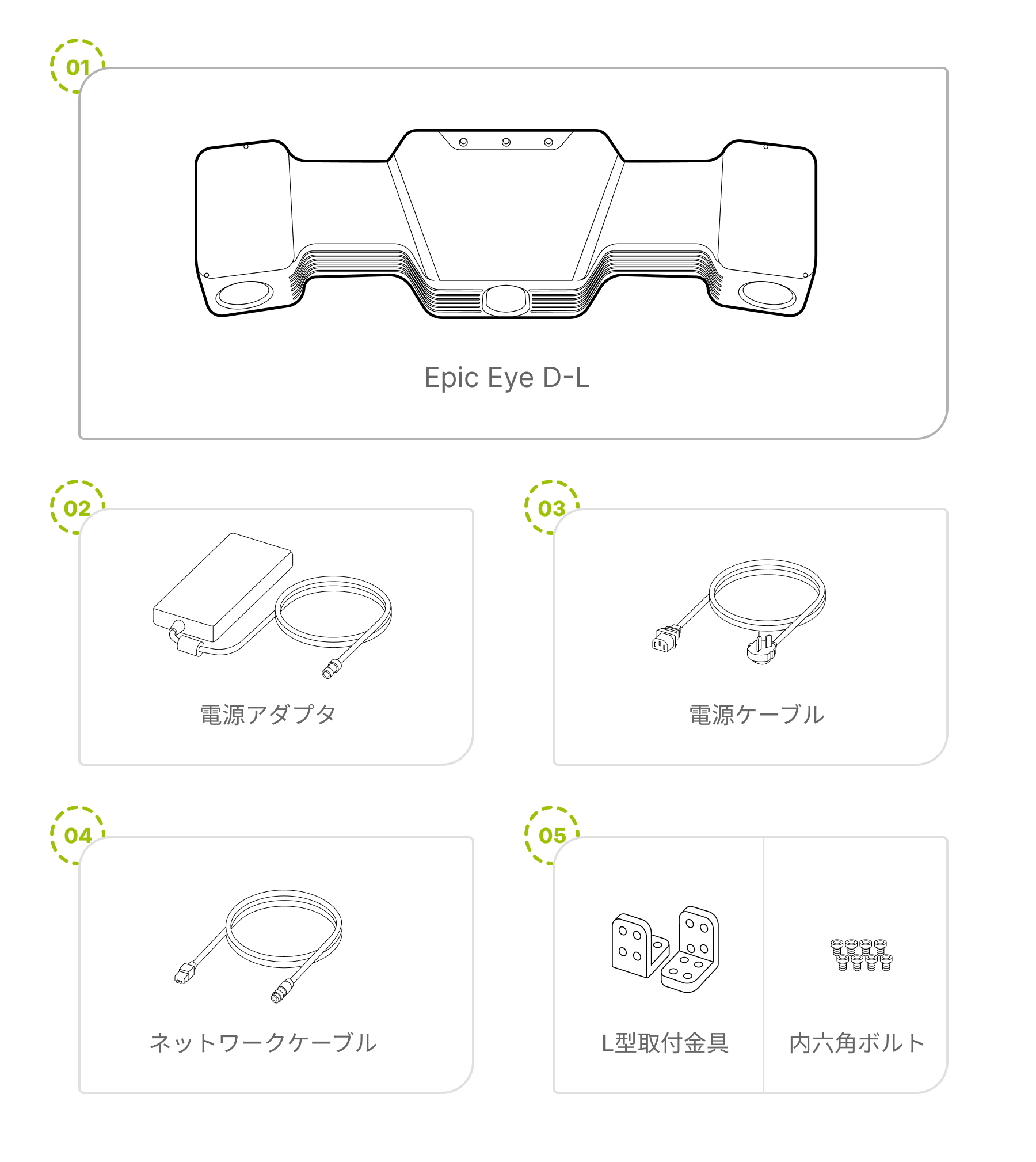

hardware dl unbox

開封時には、カメラおよびその付属品に損傷、錆び、打撲などの異常がないかを確認し、梱包リストと照らし合わせて材料が揃っているかを確認してください。カメラや付属品に損傷、錆び、打撲などの異常がある場合、または実際の材料が梱包リストと一致しない場合は、Transferにご連絡ください。

技術仕様

技術パラメータ

システムパラメータ

基線長

600mm

推奨作業距離

1500mm~3500mm

最適作業距離

2000mm

近接視野

1310mm×1200mm@1.5m

遠方視野

3190mm×2890mm@3.5m

Z軸精度

±0.43mm@2m

ピクセル数

300万

精度

0.27mm@2m,0.02mm@2m

確度誤差

<0.15%

典型的な収集時間

1.6s~2.3s

電源供給

12V ⎓ 15A

ハードウェアパラメータ

外形寸法 L*W*H

712mm×196mm×98mm

インストール方法

固定インストール

計算ユニット

NVIDIA Jetson TX2

通信インターフェース

ギガビットイーサネット

光源

白色DLP

2Dカメラ

カラー

環境パラメータ

動作温度範囲

0℃~50℃

動作湿度範囲

20%~90% RH(結露なし)

防護等級

IP65

冷却方式

パッシブ

重量

5.55kg

保管温度

-20℃~70℃

保管湿度

20% - 90%RH(結露なし)

変更がある場合、予告なく通知いたしません!

外形寸法

単位:mm

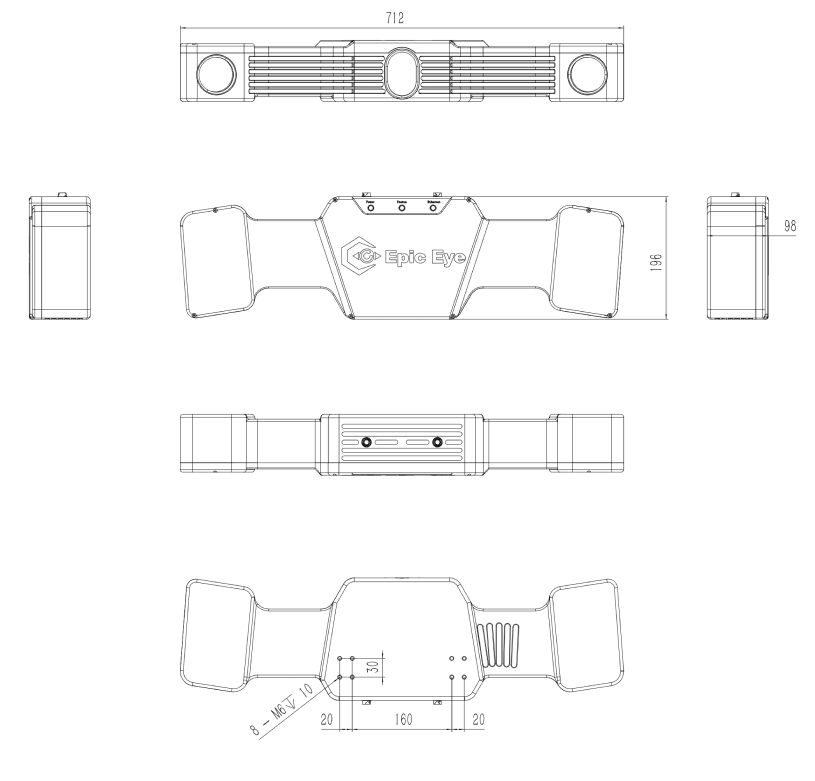

hardware dl dimensions

インターフェースと指示灯

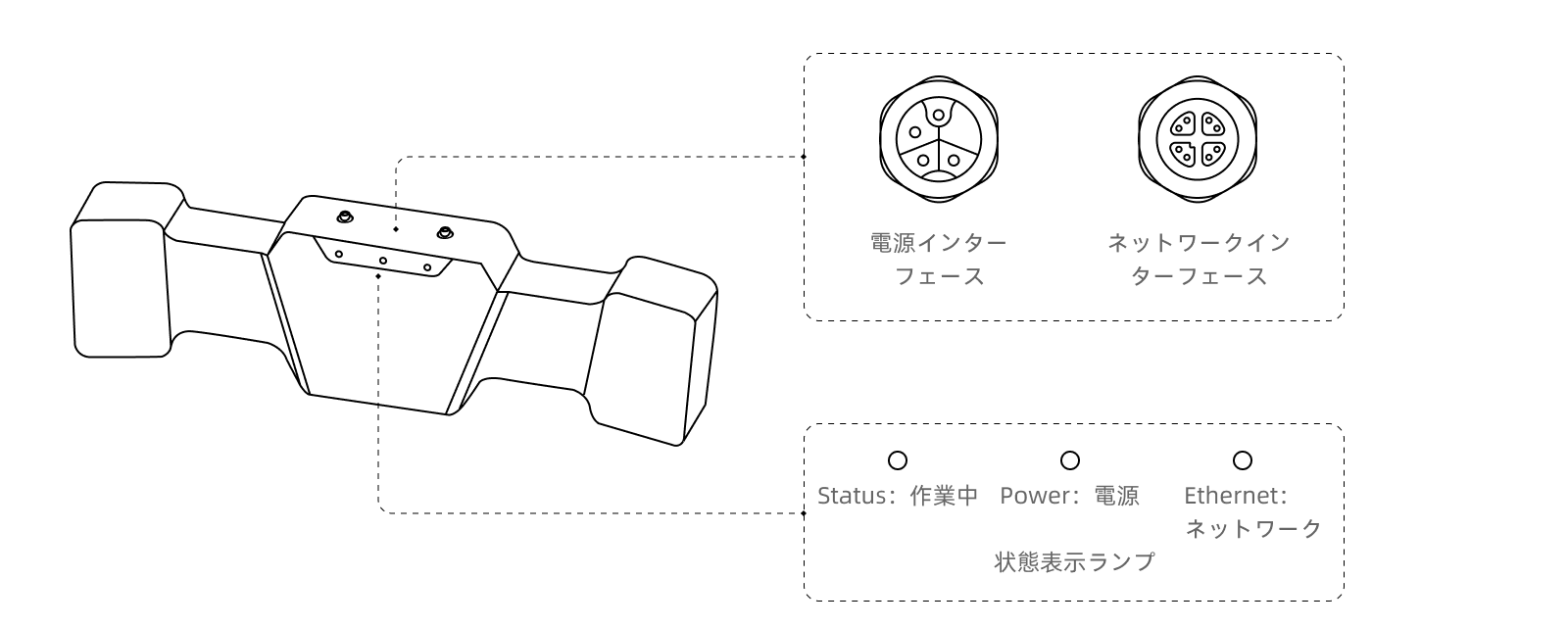

hardware dl port

指示灯の説明:正しく配線され、電源が入った後、指示灯が緑色の場合は正常状態を示し、他の色や点灯しない場合は異常状態を示します。

インストールと接続

カメラの取り付け

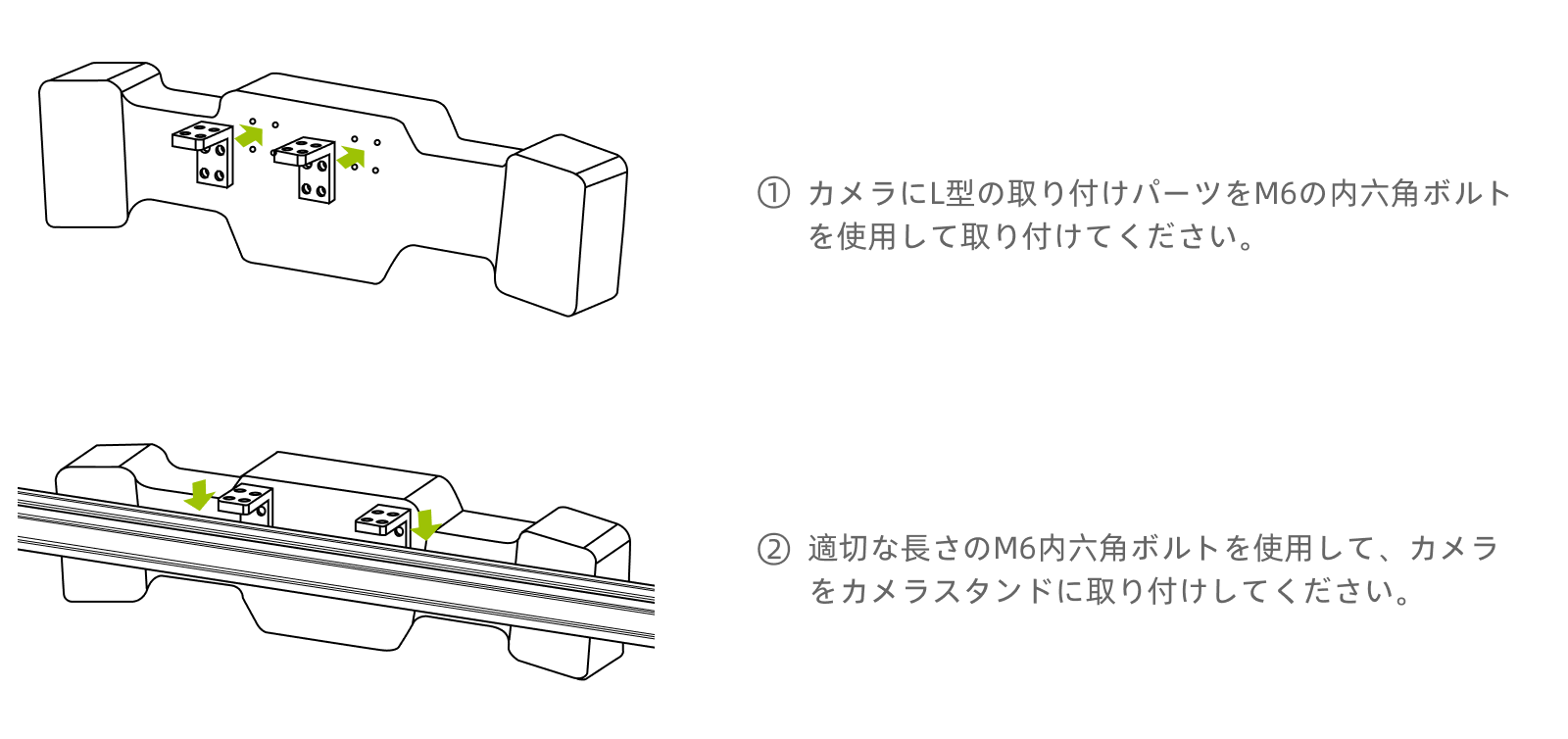

hardware dl mount instructions
  • カメラはパレット(コンテナ)の中心点の真上に取り付けることを推奨し、カメラの視野内に干渉物がないようにしてください。

  • カメラの底面はパレット(コンテナ)がある平面に平行であることを推奨します。

接続ケーブル

接続注意事項

  • 電源を入れたまま抜き差ししないでください。すべてのケーブル接続が完了した後に、最後に電源を入れてください。

  • プラグとソケットを合わせた後、ゆっくりと締め付けてください。強く回したり引き抜いたりしないでください。

  • カメラのネットワークケーブル、電源アダプター、および電源ケーブルを固定するために、結束バンドの使用をお勧めします。

  • ルーターに接続する際は、すべてのネットワークケーブルをルーターのLANポートに挿入してください。

接続方法

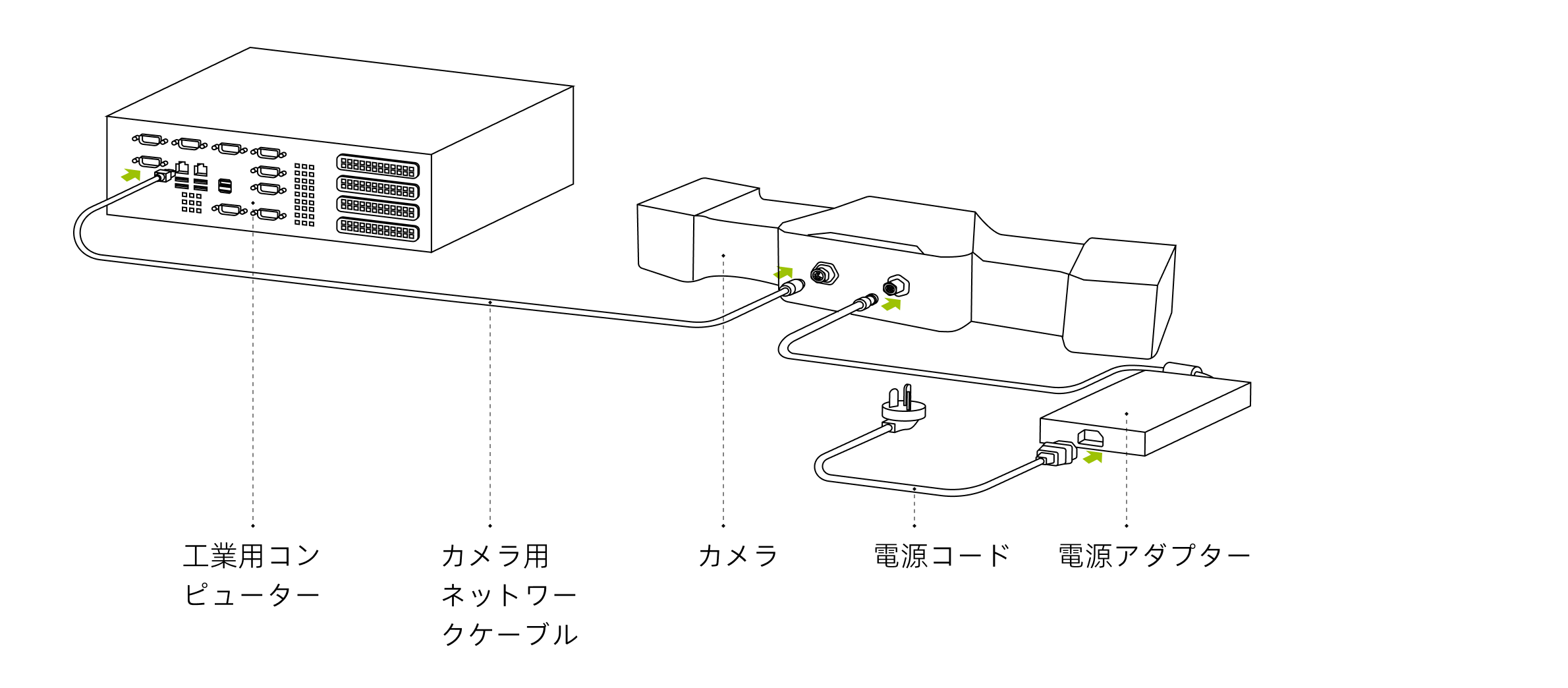

  • カメラと工業用コンピュータを直接接続

    hardwarwe dl connect direct

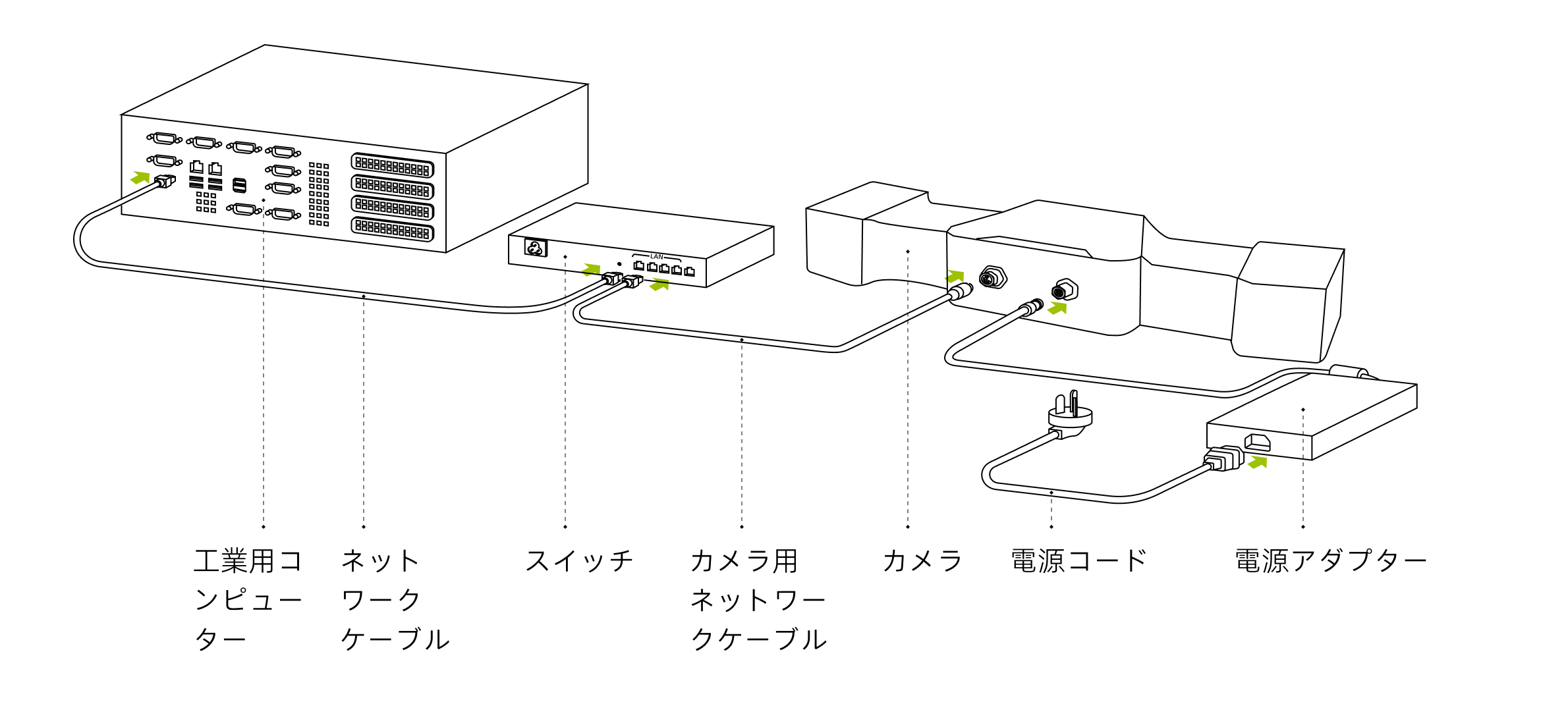

  • カメラと工業用コンピュータをスイッチを介して接続

    hardwarwe dl connect router

メンテナンスとメンテ

産業用3Dカメラハードウェアの安定した動作と測定精度を確保するために、定期的なメンテナンスは極めて重要です。これは機器の耐用年数を延ばすだけでなく、潜在的な問題を早期に発見・防止し、機器の故障率を低減させ、生産ラインの継続的な安定運転を保証します。必ずメンテナンス規定に従って作業を実施し、適切な記録を保管してください。

日常点検

  • 電源供給状態が正常であることを確認し、電源ケーブルの接続部の接触状態を定期的に点検し、電源電圧出力が安定し、電源仕様に適合していることを確認します。必要に応じてUPS(無停電電源装置)の使用を推奨し、予期せぬ停電を防止します。

  • ネットワーク接続が安定していることを確認し、ネットワーク転送速度が要件を満たしていることを確認します; - 作業環境の温度・湿度が規定に適合していることを監視し、換気状態が良好であることを確認し、カメラの放熱が正常であることを確保します。

  • 作業環境の温度・湿度が規定に適合していることを監視し、換気状態が良好であることを確認し、カメラの放熱が正常であることを確保します。

  • カメラ筐体の完全性を確認し、破損、変形、腐食などの異常がないことを確認し、周囲の物体との接触や衝突のリスクを回避します。

  • カメラの取り付けやアダプター部品の固定性を確認し、変形、緩み、揺れなどの異常がないことを確認します。

  • ケーブル接続部のストレス状態を確認し、ケーブルの配線が適切で過度な曲がりがなく、外皮に劣化やひび割れがないことを確認します。

定期清掃

カメラの定期的な清掃を行い、レンズに目立つほこりや汚れがなく清潔な状態を保ってください。カメラ本体は清潔な柔らかい布で拭き、カメラレンズはレンズクリーナーまたはガラスクリーナーを染み込ませた清潔で柔らかい糸くずの出ない布で拭いて、レンズに傷をつけないようにしてください。

注意事項

  • 清掃前に必ず電源を切ってください。

  • アルコールやその他の腐食性のある洗剤は使用しないでください。

保管と輸送

  • カメラの保管・輸送には純正包装または専用の防震ケースを使用してください。

  • 保管環境の温度と湿度が基準を満たしていることを確認してください。

  • 激しい振動や衝撃を避け、強磁場から離して保管してください。

  • 正しい設置方向を保ち、太陽光などの強光源がレンズに直接当たらないようにしてください。

  • 長期保管前には完全な清掃を行い、定期的な通電確認(3ヶ月ごと)を実施してください。

故障予防とメンテナンス

故障予防

  • 機器メンテナンス記録を作成し、すべての保守作業と異常状態を記録してください。

  • カメラの内部パラメータを定期的に確認し、必要に応じて再較正を行ってください。

機器メンテナンス

機器の分解は固く禁止されています。機器に故障が発生した場合は、直ちに当社の技術サポートスタッフにご連絡ください。無断分解による機器の損傷や精度低下について、迁移科技は一切の責任を負いません。
