Epic Eye S-M Air

安全须知

安全声明

在使用本产品之前，请先阅读产品手册并正确理解注意事项的相关信息。如果不遵守注意事项中约定的事项，可能导致设备损坏或人员重伤、死亡。
因未遵守本手册的内容、违规操作产品引发的人身安全事故、财产损失等，迁移科技将不承担任何法律责任。

注意事项

避免在多尘、强电磁干扰、强光直射以及温湿度适用范围外的环境中使用本相机。
请勿在相机工作期间直接注视投影光束，以免对眼睛造成损伤。
确保相机窗口清洁。如需清洁窗口，请使用无尘布。
严禁在相机通电状态下进行安装、拆卸或清洁。
运输、安装过程中应避免相机受到剧烈碰撞或摔落。
如发现异常情况（如异响、异味、冒烟等），应立即切断电源并进行检查。
严禁对相机及其配套电源线进行改装。

包装清单

开箱时请检查相机及其配件是否存在残损、锈蚀、碰伤等情况，并对照包装清单核对是物料是否齐全。若发现相机及其配件存在残损、锈蚀、碰伤等情况，或实际物料与包装清单不符，请联系迁移科技。

技术规格

产品参数

系统参数

基线长度

200mm

推荐工作距离

600mm~1600mm

最佳工作距离

1000mm

近端视野

445mm×289mm@0.6m

远端视野

1174mm×753mm@1.6m

Z向精度

0.10@1m，0.013@1m

像素数

300万

精度

0.10@1m，0.013@1m

准度误差

<0.15%

典型成像时间

1.6s~2.3s

供电电源

12V ⎓ 15A

硬件参数

外形尺寸(L*W*H)

298mm×146mm×75mm

安装方式

固定安装

计算单元

NVIDIA Jetson TX2

通信接口

千兆以太网

光源

白光DLP

2D相机

彩色

环境参数

工作温度范围

0℃~50℃

工作湿度范围

20%~90% RH 无凝结

防护等级

IP65

散热方式

被动

重量

2.65kg

贮存温度

-20℃~70℃

贮存湿度

20%~90% RH 无凝结

如有变更，恕不另行通知！

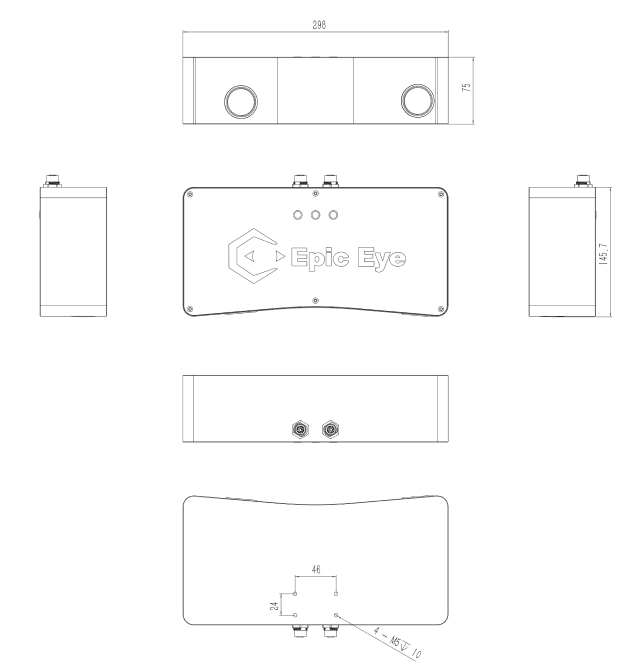

外形尺寸

单位：mm

接口与指示灯

指示灯说明：正确连线并通电后，指示灯绿色代表正常状态，其他颜色或不亮代表异常状态。

安装与连接

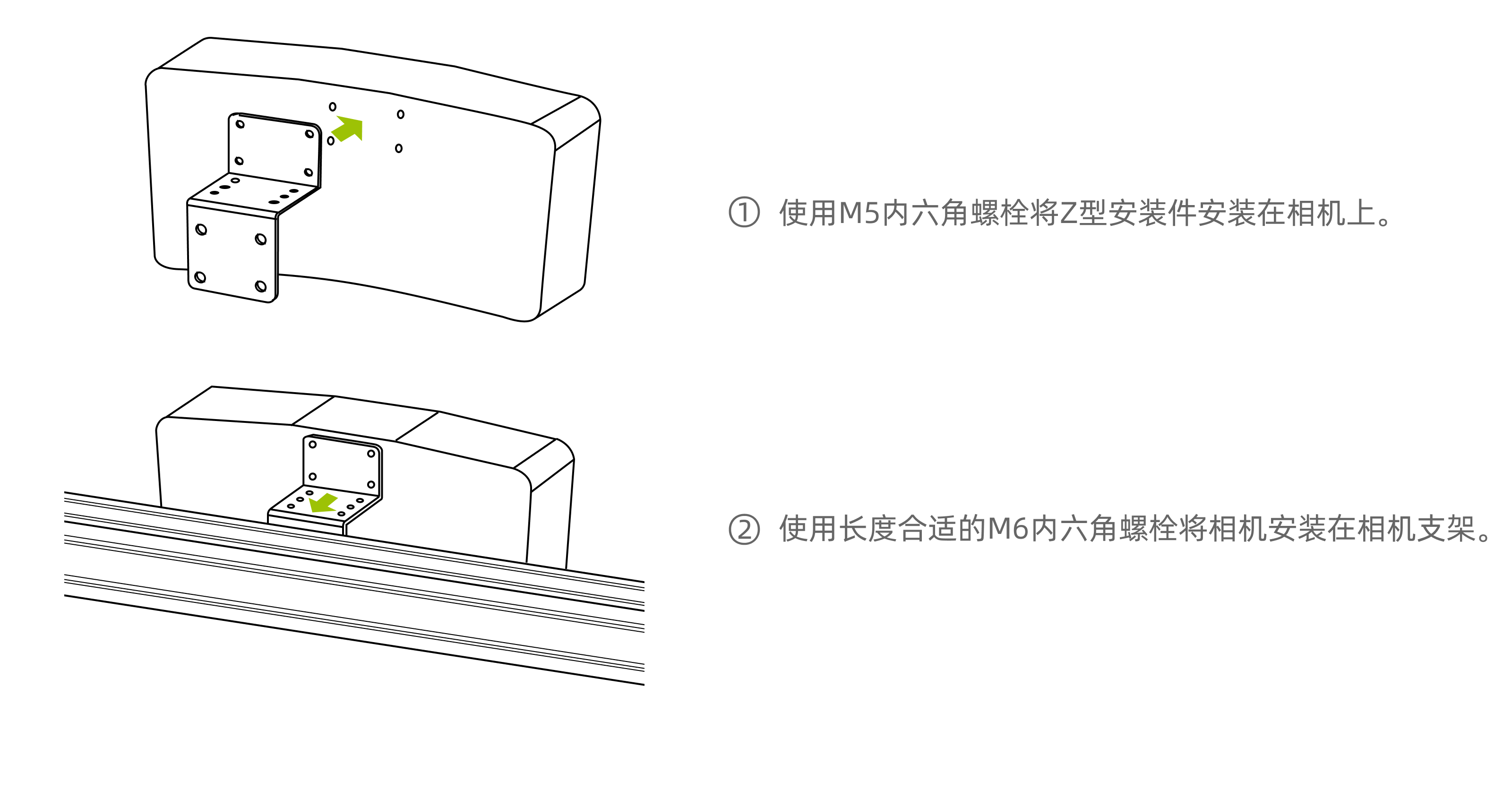

安装相机

建议相机安装在垛位（料筐）中心点正上方，且相机视野内无干扰物。
建议相机的底面平行于垛位（料筐）所在平面。

连接线缆

连接须知

请勿带电拔插。确保所有线缆连接完成后，最后接通电源。
插头与插孔对齐后缓慢拧紧，切忌大力旋扭拔插。
建议使用扎带将相机网线、电源适配器和电源线固定。
使用路由器连接时,所有网线插入路由器的LAN网口。

连接方式

相机与工控机直接连接
相机与工控机通过交换机连接

维护保养

定期检查相机机身是否损坏、螺钉是否损坏或脱落，以及电源线是否老化或破损。若出现异常情况请联系迁移科技。
定期对相机进行清洁。使用干净软布擦除清洁相机机身；使用滴有镜头清洁剂或玻璃清洁剂的干净柔软无绒布擦拭相机镜头，以免划伤镜头。

法律与合规

认证信息

alt alt alt

免责声明

对于因用户未遵守安全规范，违规操作相机，私自改装相机、电源线等所引发的人身安全事故、财产损失等，迁移科技将不承担任何法律责任。

版权声明

本手册的所有内容，包括文字和图片等，均为北京迁移科技有限公司所有。未经授权，严禁复制、修改、翻译或发行本手册的全部或部分内容。

商标声明

迁移科技、等迁移科技系列商标、标识等为北京迁移科技有限公司或相关联实体的注册商标，受法律保护。
