Epic Eye Pixel Pro

安全须知

安全声明

在使用本产品之前，请先阅读产品手册并正确理解注意事项的相关信息。如果不遵守注意事项中约定的事项，可能导致设备损坏或人员重伤、死亡。
因未遵守本手册的内容、违规操作产品引发的人身安全事故、财产损失等，迁移科技将不承担任何法律责任。

注意事项

避免在多尘、强电磁干扰、强光直射以及温湿度适用范围外的环境中使用本相机。
请勿在相机工作期间直接注视投影光束，以免对眼睛造成损伤。
确保相机窗口清洁。如需清洁窗口，请使用无尘布。
严禁在相机通电状态下进行安装、拆卸或清洁。
运输、安装过程中应避免相机受到剧烈碰撞或摔落。
如发现异常情况（如异响、异味、冒烟等），应立即切断电源并进行检查。
严禁对相机及其配套电源线进行改装。

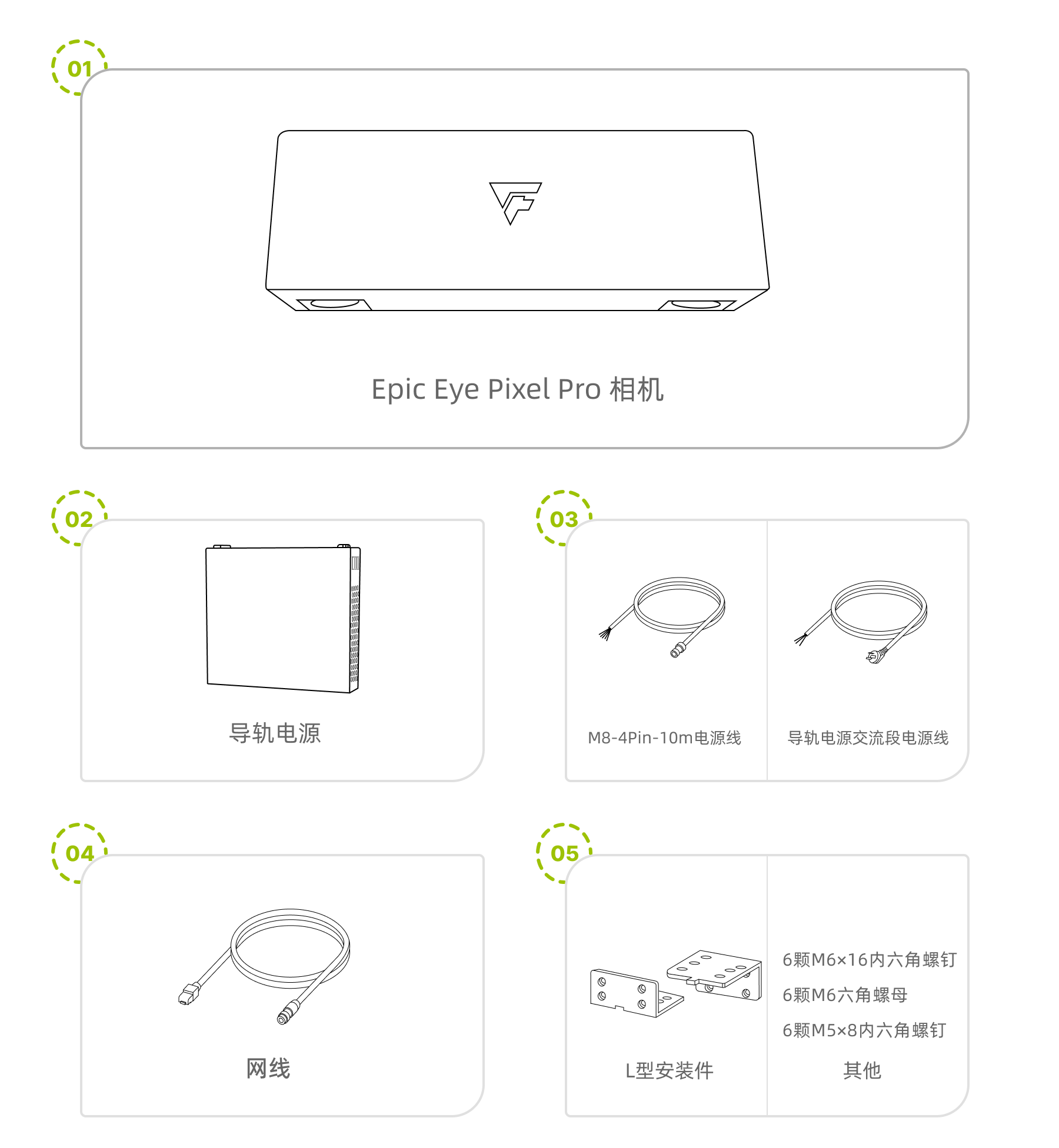

包装清单

开箱时请检查相机及其配件是否存在残损、锈蚀、碰伤等情况，并对照包装清单核对是物料是否齐全，相机上防拆标签是否完好。若发现相机及其配件存在残损、锈蚀、碰伤等情况，或实际物料与包装清单不符，请联系迁移科技。

技术规格

技术参数

系统参数

基线长度

170mm

推荐工作距离

600mm~1500mm

最佳工作距离

1100mm

近端视野

567mm×346mm@600mm

远端视野

1400mm×857mm@1500mm

VDI/VDE测量精度⁽¹⁾

0.1@1100mm

Z向单点重复精度

0.06@1100mm

像素数

230万

分辨率

1920×1200

典型采集时间

0.3s~0.7s

供电电源

24V ⎓ 3.75A

峰值功率

32W

平均功耗

4.5W

待机功耗

2.4W

硬件参数

外形尺寸(L*W*H)

219mm×75mm×54mm

安装方式

固定安装/机械臂末端安装

通信接口

千兆以太网

光源

LED

2D相机

黑白

环境参数

工作温度范围

0℃~50℃

工作湿度范围

20%~90% RH 无凝结

防护等级

IP65

散热方式

被动

重量

0.86kg

贮存温度

-20℃~70℃

贮存湿度

20%~90% RH 无凝结

(1)：基于VDI/VDE 2634 Part II 标准

如有变更，恕不另行通知！

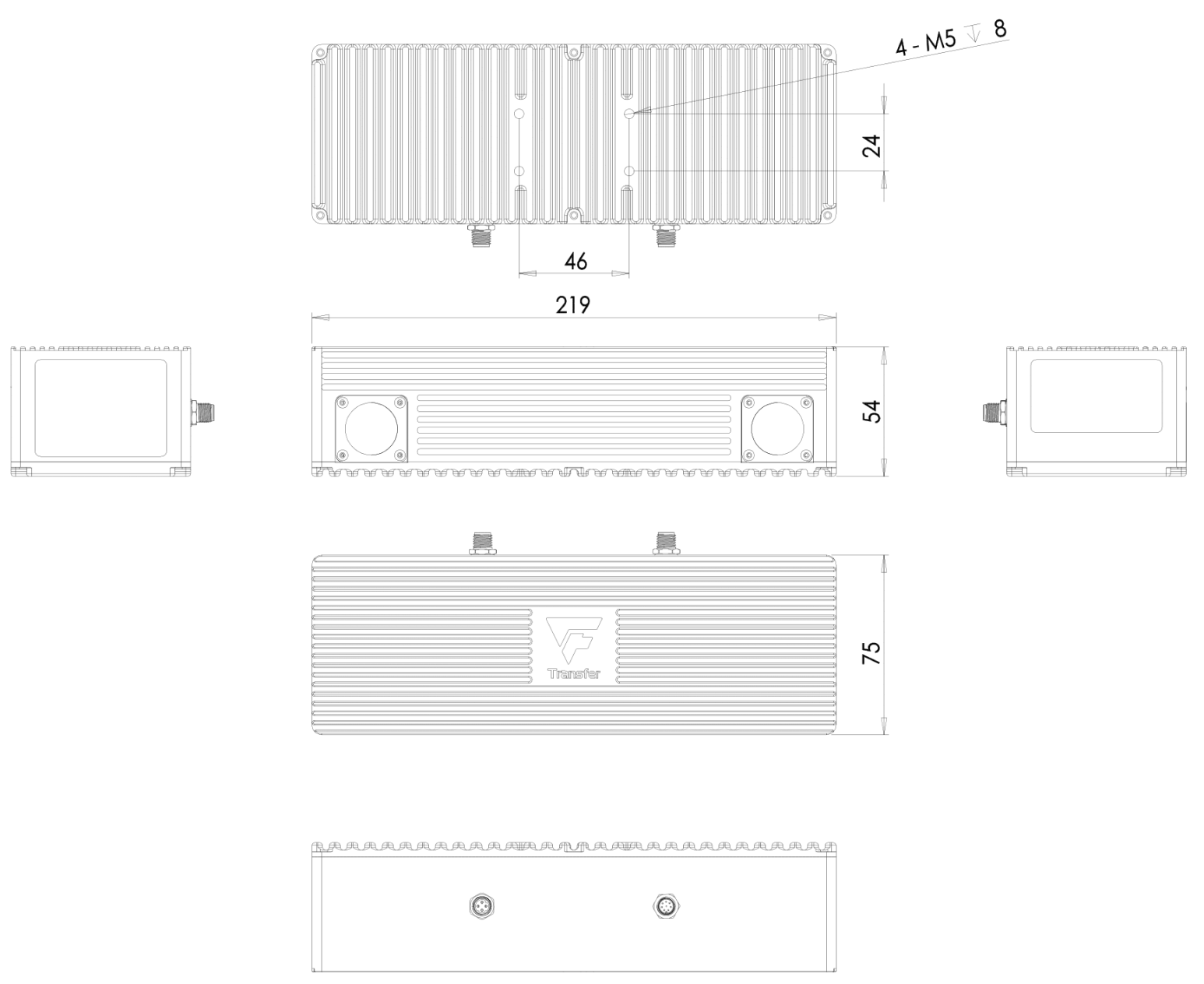

外形尺寸

单位：mm

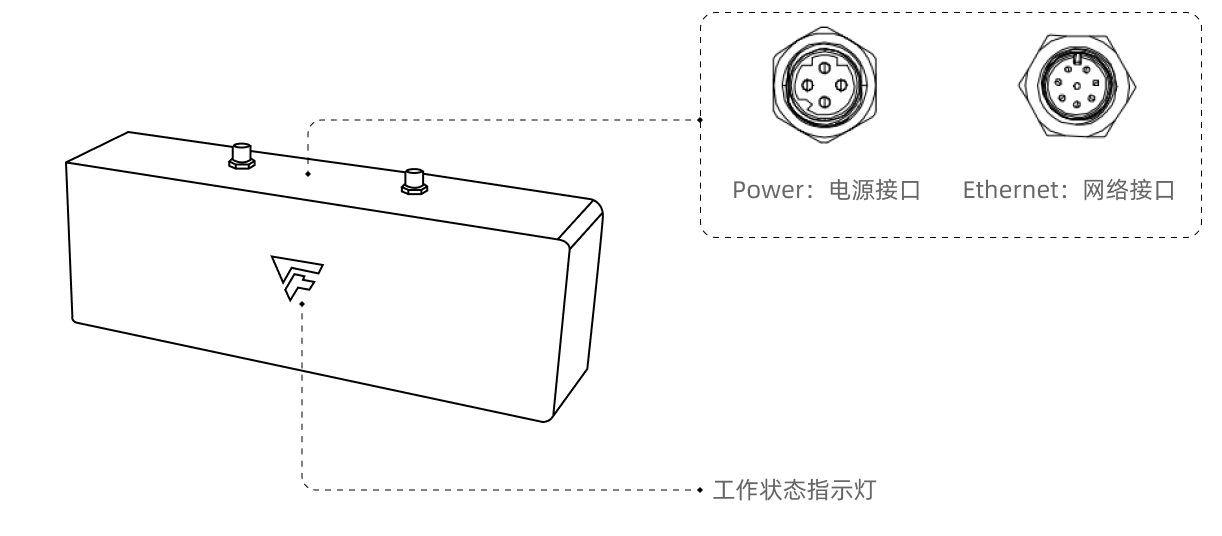

接口与指示灯

指示灯颜色对应的状态如下表所示：

颜色	状态
蓝灯闪烁	相机初始化
蓝灯常亮	正常工作
红灯常亮	硬件故障
黄灯常亮	网络故障

颜色

状态

蓝灯闪烁

相机初始化

蓝灯常亮

正常工作

红灯常亮

硬件故障

黄灯常亮

网络故障

安装与连接

安装相机

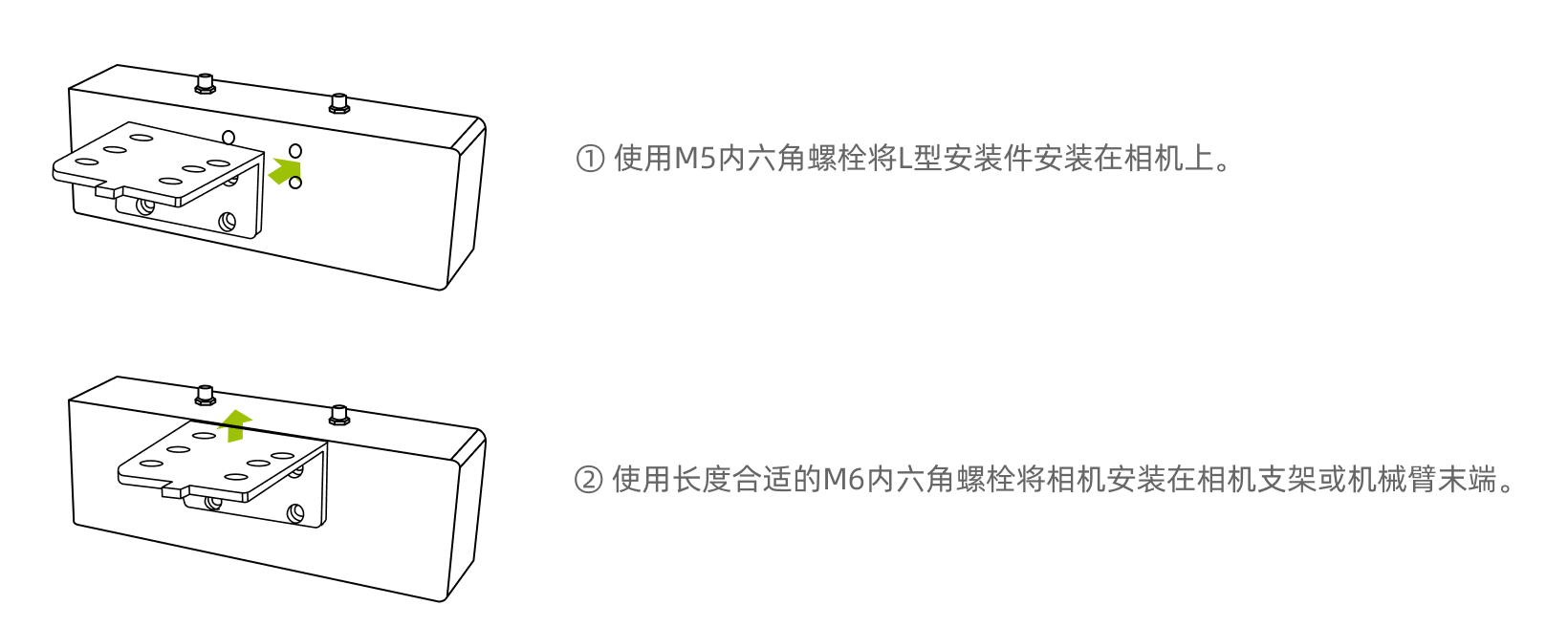

安装方式1：

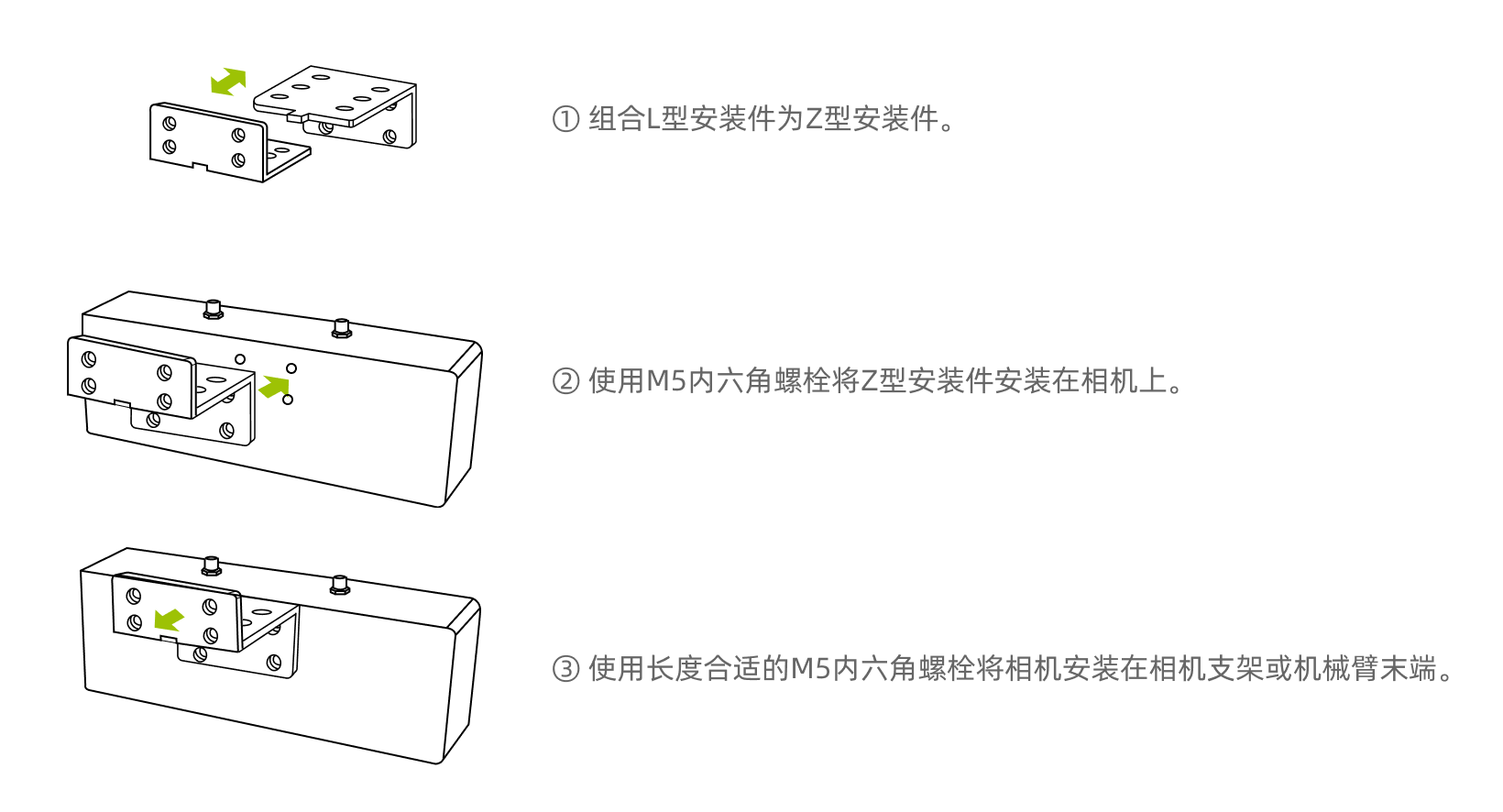

安装方式2：

连接线缆

连接须知

请勿带电拔插。确保所有线缆连接完成后，最后接通电源。
插头与插孔对齐后缓慢拧紧，切忌大力旋扭拔插。
建议使用扎带将相机网线、电源适配器和电源线固定。
使用路由器连接时,所有网线插入路由器的LAN网口。

连接方式

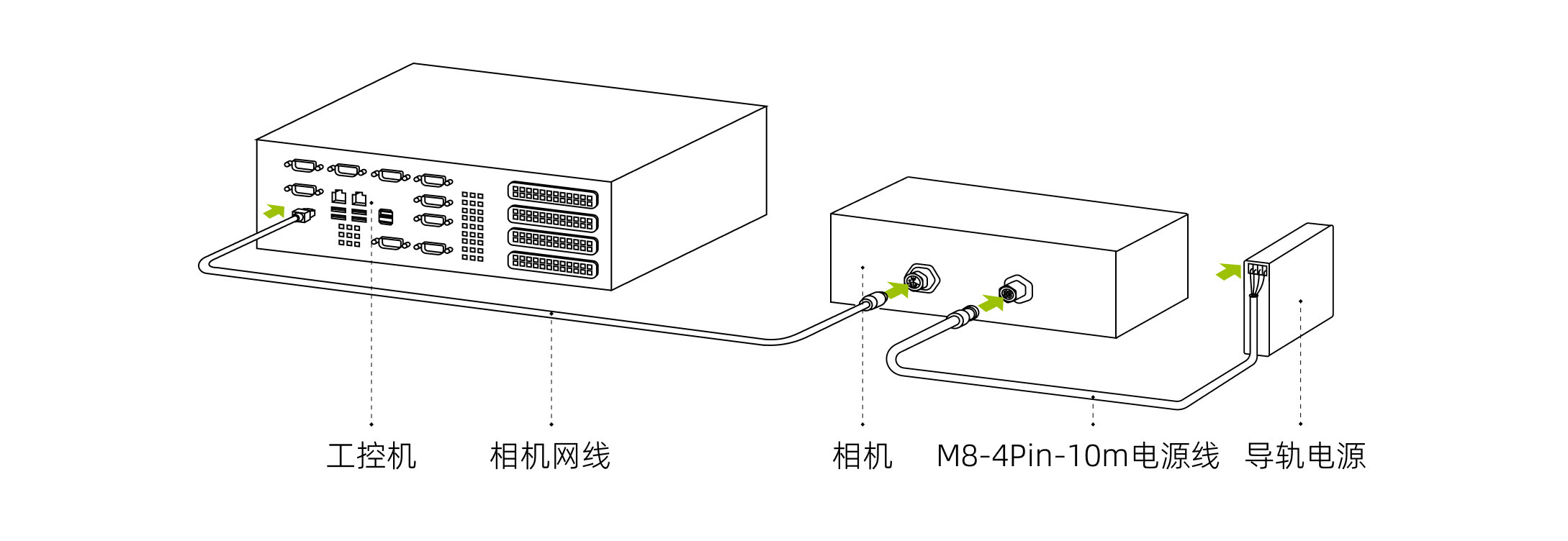

相机与工控机直接连接

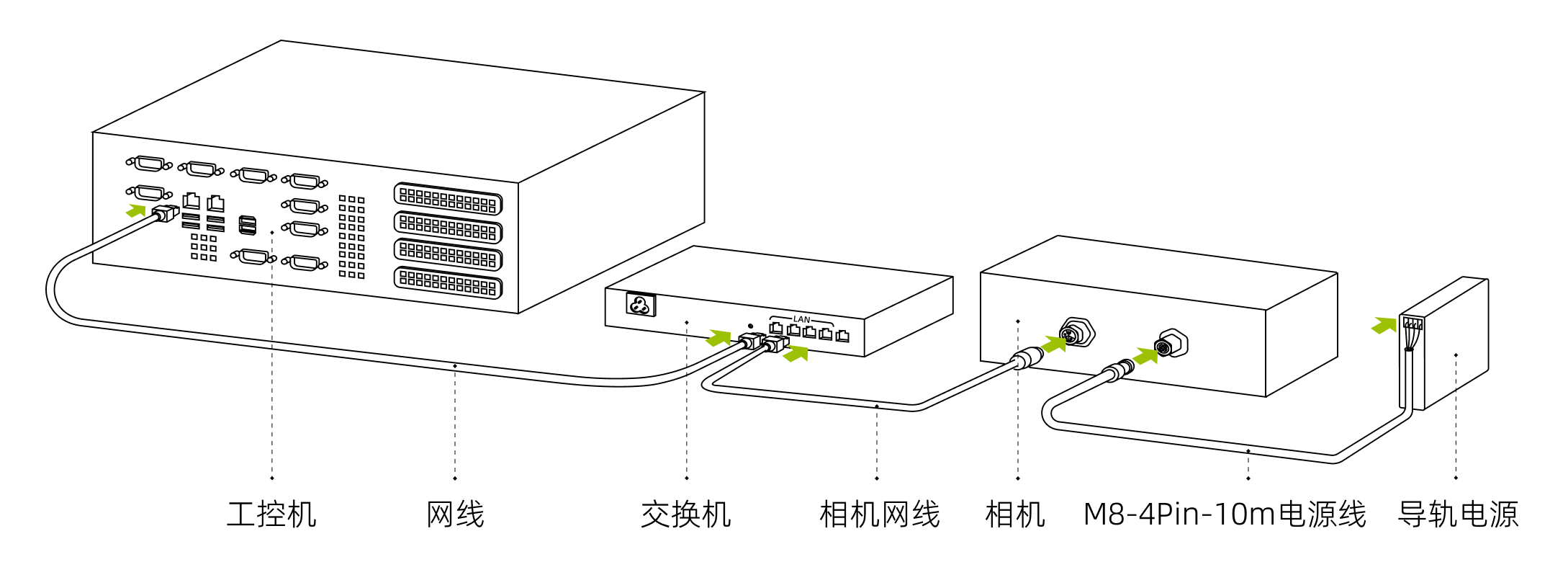

相机与工控机通过交换机连接

维护保养

定期检查相机机身是否损坏、螺钉是否损坏或脱落，以及电源线是否老化或破损。若出现异常情况请联系迁移科技。
定期对相机进行清洁。使用干净软布擦除清洁相机机身；使用滴有镜头清洁剂或玻璃清洁剂的干净柔软无绒布擦拭相机镜头，以免划伤镜头。

法律与合规

认证信息

alt alt alt

免责声明

对于因用户未遵守安全规范，违规操作相机，私自改装相机、电源线等所引发的人身安全事故、财产损失等，迁移科技将不承担任何法律责任。

版权声明

本手册的所有内容，包括文字和图片等，均为北京迁移科技有限公司所有。未经授权，严禁复制、修改、翻译或发行本手册的全部或部分内容。

商标声明

迁移科技、等迁移科技系列商标、标识等为北京迁移科技有限公司或相关联实体的注册商标，受法律保护。
