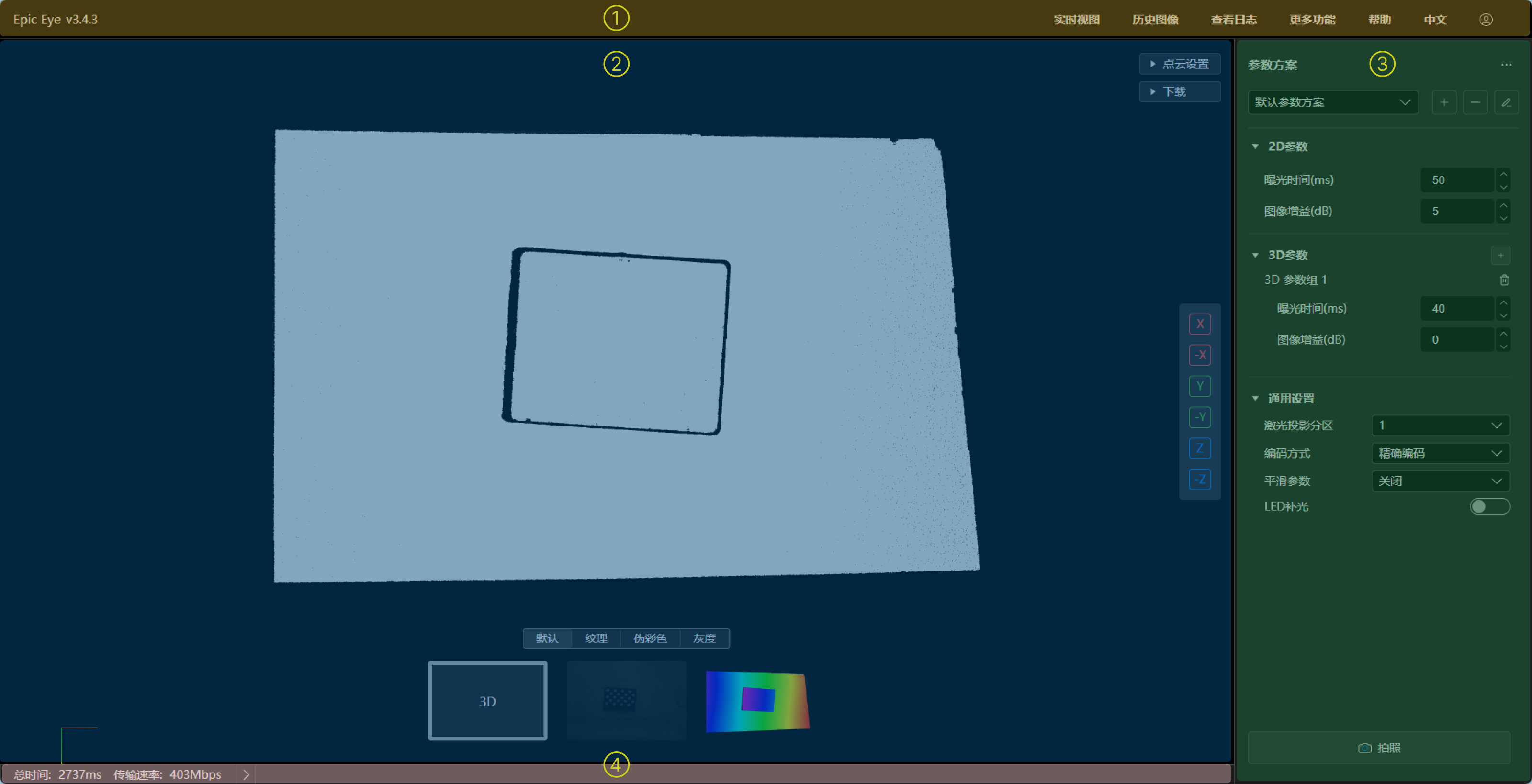

界面简介

1

功能栏

实时视图

实时显示2D图像，并且能够调节2D参数。

历史图像

历史视图中记录了该相机采集的图像，以及采集该图像对应的参数。按时间顺序共留存20张。在历史视图中，可查看软件记录的图像，每一张图像可下载，此外可调整点云的显示。

查看日志

软件在每百次拍照后产生一个日志文件，日志中详细记录了软件的运行信息。

更多功能

在更多功能的下拉栏中可以查看相机信息、采集原始数据（.debugraw文件）、检查相机内参、重启软件和相机。

帮助

打开软件使用手册。

语言切换

软件支持中文、英语、日语、韩语。

登录管理

单击，可修改登录密码或退出登录。

2

视图窗口

视图窗口用于显示2D图、深度图和点云，在视图窗口中可以切换数据显示样式。

3

参数栏

在参数栏中可以控制相机采集图像、管理参数方案、调节2D参数、3D参数以及通用设置参数。

4

信息栏

信息栏中显示传输时间、传输速度、重建时间，点云中点的位置信息。
