如何设置工控机IP

Ubuntu

Ubuntu系统中使用以下方式设置工控机网口的IP。

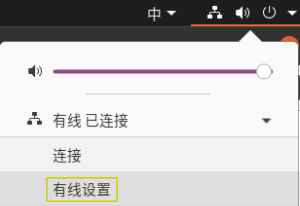

  1. 打开网络设置窗口。

    operations network open network

  2. 在网络设置窗口单击operations network network set icon。

    operations network network set

  3. 在有线设置窗口中，单击IPv4。

    • 若设置为动态分配IP，请勾选自动（DHCP）后单击应用。

    • 若设置为静态IP，请勾选手动，并输入IP后单击应用。

Windows

Windows系统中使用以下方式设置工控机网口的IP。

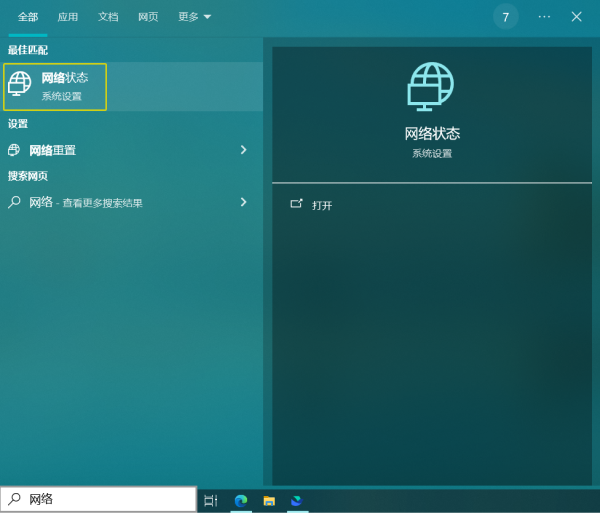

  1. 在桌面左下角搜索栏中输入“网络”，选择“网络状态”，进入网络状态窗口。

    operations network windows 1

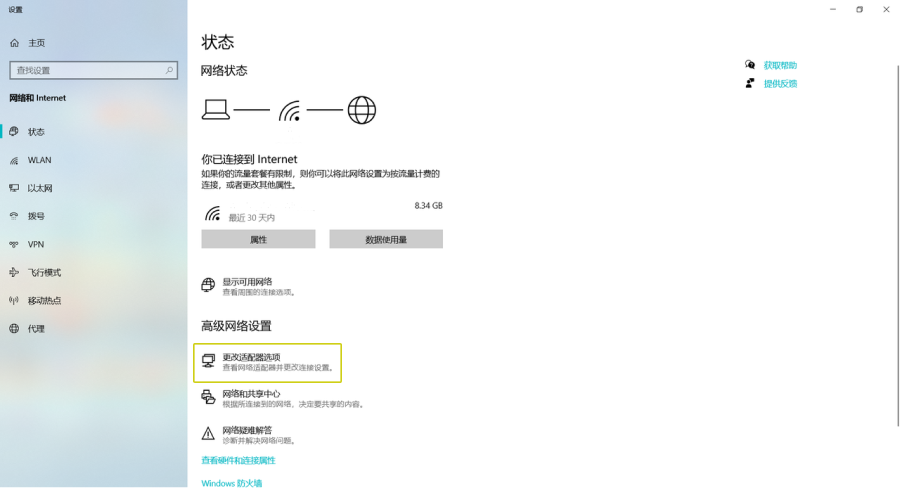

  2. 在网络状态窗口中单击“高级网络设置”下的更改适配器选项。

    operations network windows 2

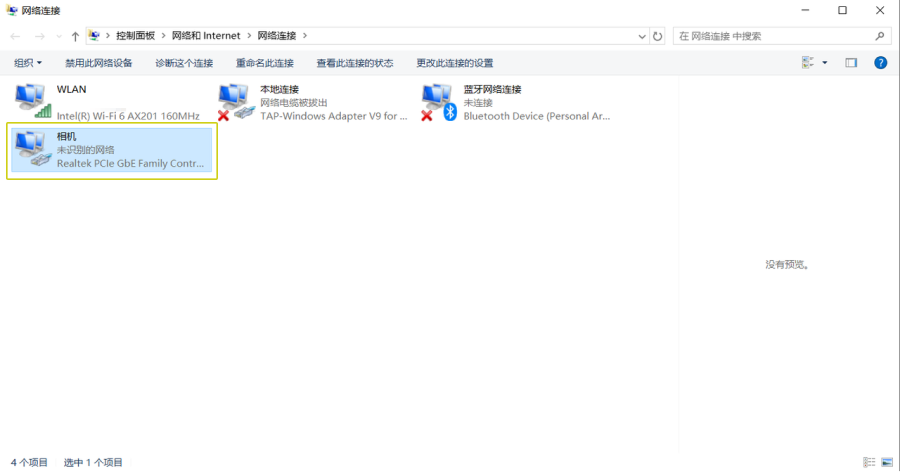

  3. 右键单击连接相机的网口，在快捷菜单中单击属性。

    operations network windows 3

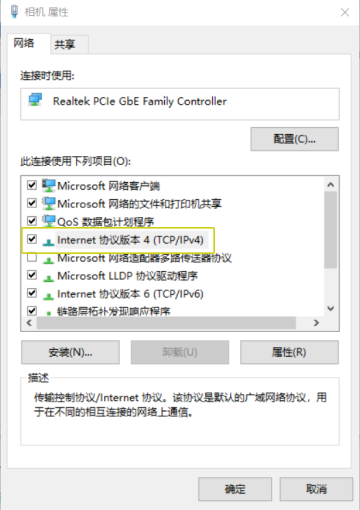

  4. 在弹出的属性窗口中，鼠标左键双击Internet协议版本4（TCP/IPv4）。

    operations network windows 4

  5. 在弹出的属性窗口中:

    • 若设置为动态分配IP，勾选自动获得IP地址后单击确定。

    • 若设置为静态IP，勾选使用下面的IP地址，并输入IP后单击确定。

防火墙设置

为了确保工控机与相机正常通信，需要关闭防火墙。

  1. 在桌面左下角搜索栏中输入“网络”，选择“网络状态”，进入网络状态窗口。

    operations network firewall 1

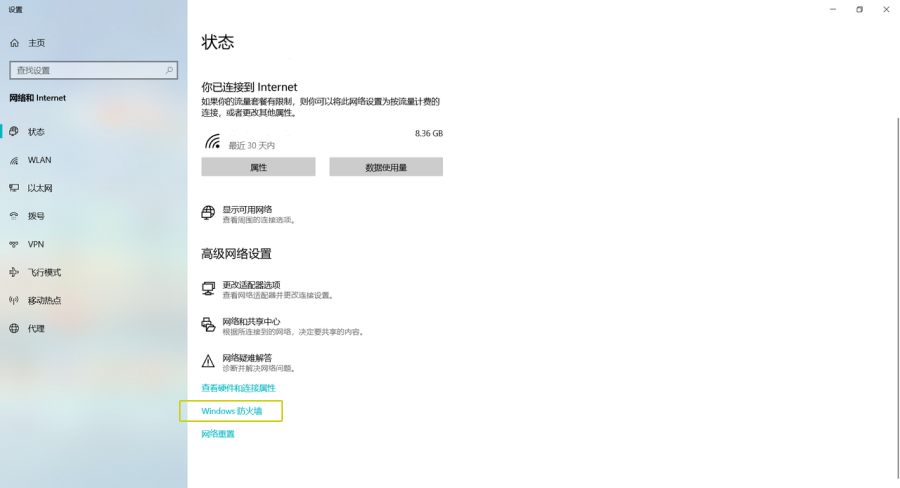

  2. 在网络状态窗口中，单击Windows 防火墙。

  3. 在防火墙和网络保护窗口中：

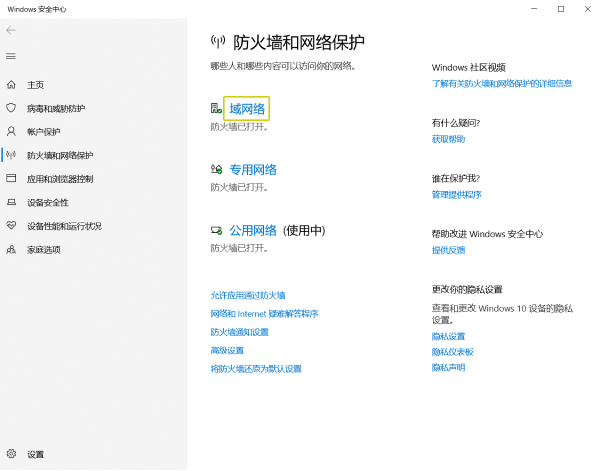

    1. 单击域网络。

      operations network firewall 2

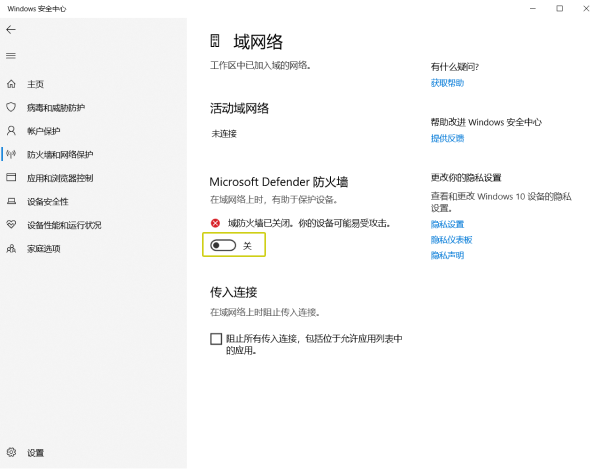

    2. 将Microsoft Defender 防火墙设置为关。

      operations network firewall 3

  4. 参考第3步将专用网路、公用网络设置为关。
