图像点云混合识别流程
主要流程概述
此流程主要适用于精度要求高，直接2D识别结果进行抓取达不到精度要求，或者目标距离近，直接点云难以区分或匹配需要2d结果将点云做区分，且目标形变量小易于匹配。
该流程可以被简单表述为以下步骤：
-
输入点云和图像信息
-
对图像信息进行预处理，进行ROI等操作
-
基于图像获取物体的边界框等二维识别信息
-
通过2维识别结果提取点云，并对点云进行过滤筛选
-
粗匹配 + 精匹配 或者 精匹配，基于一个目标的点云模型在输入点云中进行匹配，得到匹配的点云结果
-
进行后处理，基于匹配点云生成位姿，抓取点
流程设计参考
(2) 图像处理流程设计
图像处理流程主要是对图像进行预处理和识别，包括图像ROI，图像检测、分割、匹配等识别过程。
图像ROI主要是通过3维ROI转2维ROI节点得到2维ROI，然后用图像ROI(保持形状)节点对图像做ROI操作，这里使用保持形状的ROI主要是为了保证点云跟图像对齐，为2维识别结果提取点云做准备。
图像预处理包括图像二值化、亮度对比度调整、计算边缘等节点，这些节点的作用主要是将特征进行进一步提取，在不同场景下达到更好的效果。
图像识别：
同前文纯图像识别流程的目标检测、实例分割、形状模板匹配相关内容
(3) 2D结果提取点云流程设计
由于在检测结果提取点云时，需要图像和点云对齐，所以要求图像ROI使用保持形状的ROI，同时点云需要与图像形状对齐，所以输入未做ROI的点云或用点云ROI(保持形状)节点对点云做ROI
图像识别结果提取点云的部分有两种方法可选：

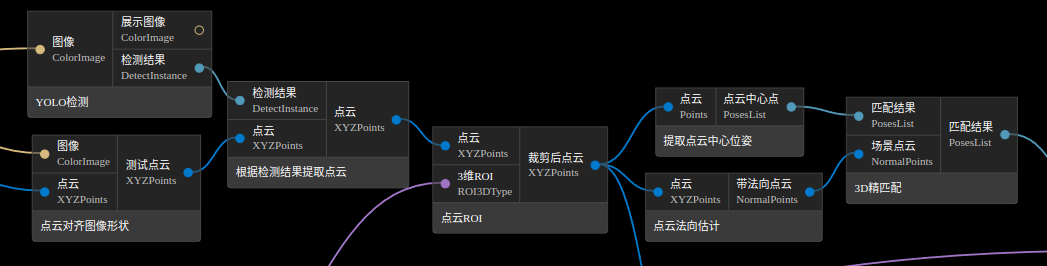

直接通过检测结果提取点云节点得到点云

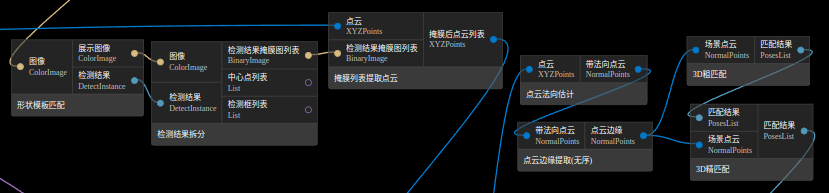

通过检测结果拆分节点得到掩膜列表，然后通过掩膜列表提取点云节点获取对应点云列表，此方法面对一次2D检测结果很多的情况，因为有大量数据传输，可能会出现前后端刷新缓慢的情况
参数调优
此流程参数调优可参考以上两个流程的参数调优，在此只对2D结果提取点云的几个节点做说明，其他节点不多赘述
1. 根据检测结果提取点云
-
原理：
-
通过检测结果中的polygon经过处理得到对应区域的点云
-
-
参数：
-
形状类型：
-
polygon：代表按照检测结果的polygon取出对应区域的点云
-
meanAreaRect：代表按照检测结果的polygon的最小包围矩形取出对应区域的点云
-
minMaxPoint：代表按照检测结果polygon中的最小最大像素点得到一个矩形并取出此矩形对应区域点云
-
centerCircle：按照检测结果polygon中的中心点处以（polygon最小包围框短边* 圆形半径参数）为半径得到一个圆形并取出此圆形对应区域点云
-
-
包围框外扩像素：只在形状类型为meanAreaRect、minMaxPoint时有效，可将形状外扩一定大小进行点云提取
-
圆半径：只在形状类型为centerCircle时有效，可据此确定点云中心圆形区域半径来提取点云
-
2. 检测结果拆分
-
原理：
-
从检测结果获取中心点列表，生成掩膜列表，并按照参数中的检测框类型生成检测框
-
-
参数：
-
检测框类型：
-
最小最大点：代表按照检测结果polygon中的最小最大像素点得到矩形检测框
-
最小包围框：代表按照检测结果的polygon的最小包围矩形得到检测框
-
-
3. 掩膜列表提取点云
-
原理：
-
通过掩膜列表提取点云
-
-
参数：
-
开启反向：为True时保留非掩膜区域的点云，可在部分场景中用于去除部分点云，为False时保留掩膜区域内点云
-
只取掩膜边缘：是否只保留掩膜边缘处的点云True时有效，可以指定边缘的粗细
-
形状类型：分minAreaRect、polygon、minMaxPoint三种，若值为minMaxPoint，则依据polygon的最小最大点取对应点云，消耗的时间会少一些，若值为minAreaRect，则依据最小包围框取点云，这两种方法均可向外扩充padding像素大小，若值为polygon，则直接取对应区域的点，且可以选择只提取掩膜边缘的点云
-
包围框外扩像素：只在形状类型为minAreaRect和minMaxPoint时有效，表示将包围框整体外扩一圈去取外扩后区域的点云
-
