Epic Eye Laser L

安全に関する注意事項

安全に関する声明

  • 本製品を使用する前に、製品マニュアルをお読みいただき、注意事項に関する情報を正しく理解してください。注意事項に記載された内容を守らない場合、機器の損傷や人身の重傷、死亡を引き起こす可能性があります。

  • 本マニュアルの内容を遵守せず、不正な操作により発生した人身安全事故や財産損失について、Transferは一切の法的責任を負いません。

注意事項

  • 多塵、強い電磁干渉、強い光の直射、および温湿度の適用範囲外の環境で本カメラを使用しないでください。

  • カメラの動作中に投影光束を直接注視しないでください。目に損傷を与える恐れがあります。 *カメラのウィンドウが清潔であることを確認してください。ウィンドウを清掃する際は、無塵布を使用してください。

  • カメラの電源が入っている状態での取り付け、取り外し、または清掃は禁止です。

  • 輸送および取り付けの際にカメラが激しい衝撃や落下を受けないようにしてください。

  • 異常な状況(異音、異臭、煙など)を発見した場合は、すぐに電源を切り、点検してください。

  • カメラおよびその付属電源ケーブルの改造は禁止です。

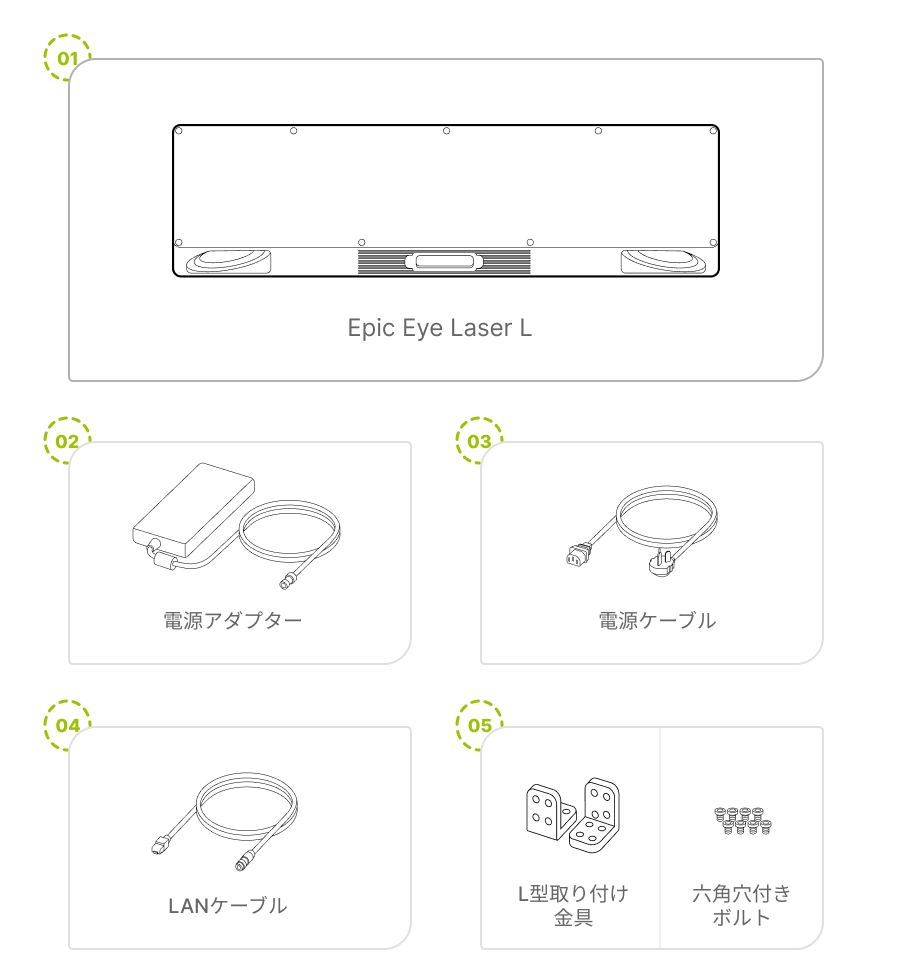

梱包リスト

hardware laser l unbox

開封時には、カメラおよびその付属品に損傷、錆び、打撲などの異常がないかを確認し、梱包リストと照らし合わせて材料が揃っているかを確認してください。カメラや付属品に損傷、錆び、打撲などの異常がある場合、または実際の材料が梱包リストと一致しない場合は、Transferにご連絡ください。

技術仕様

技術パラメータ

システムパラメータ

基線長

400mm

推奨作業距離

1200mm~3000mm

最適作業距離

近接視野

1200mm×1000mm@1.2m

遠方視野

3000mm×2600mm@3m

Z軸精度

ピクセル数

300万

精度

0.32@2.4m,0.08@2.4m

確度誤差

<0.15%

典型的な収集時間

0.9s~2.4s

電源供給

24V ⎓ 5A

ハードウェアパラメータ

外形寸法 L*W*H

495mm×115mm×100mm

安装方式

固定設置

計算ユニット

NVIDIA Jetson TX2

通信インターフェース

ギガビットイーサネット

光源

青色(450nm)レーザー

2Dカメラ

モノクローム

環境パラメータ

動作温度範囲

-10℃~45℃

動作湿度

20%~90% RH 結露無し

防護等級

IP65

放熱方式

パッシブ(自然放熱)

重量

3.66kg

保存温度

-20℃~70℃

保存湿度

20%~90% RH 結露無し

変更がある場合、予告なく通知いたしません!

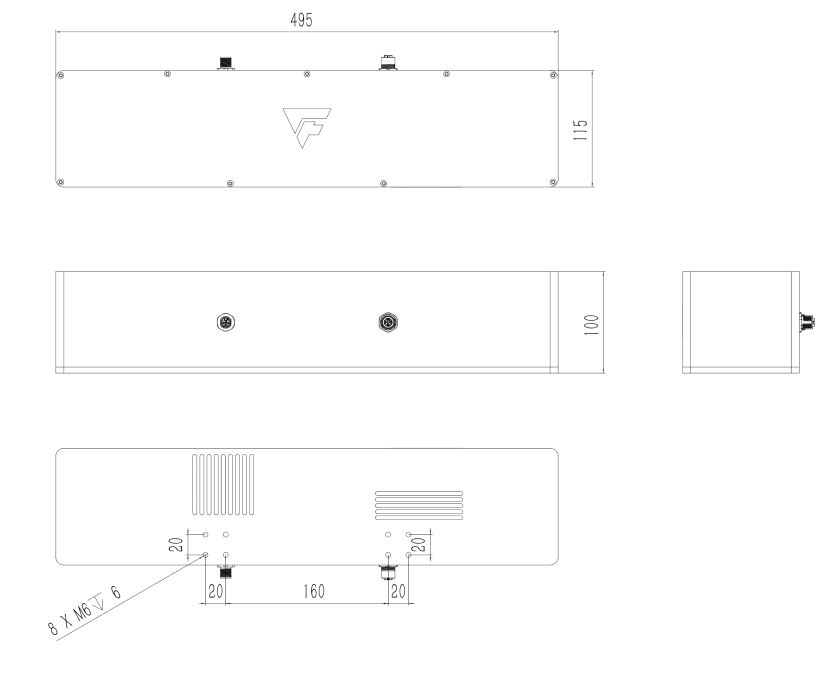

外形寸法

単位:mm

hardware laserl dimensions

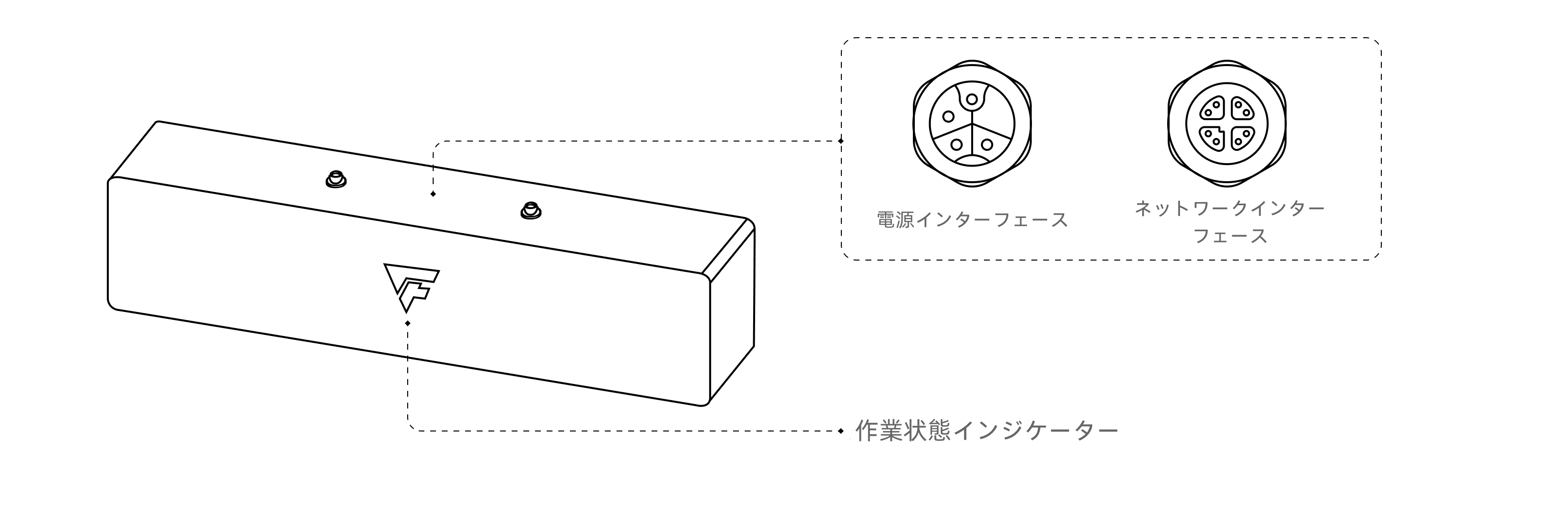

インターフェースと指示灯

hardware laserl port

指示燈の色に対応する状態は次の表のとおりです:

状態

青いランプが点滅する

カメラ初期化中

青いランプが常に点灯する

正常動作中

赤いランプが常に点灯する

ハードウェア障害

黄色いランプが常に点灯する

ネットワーク障害

インストールと接続

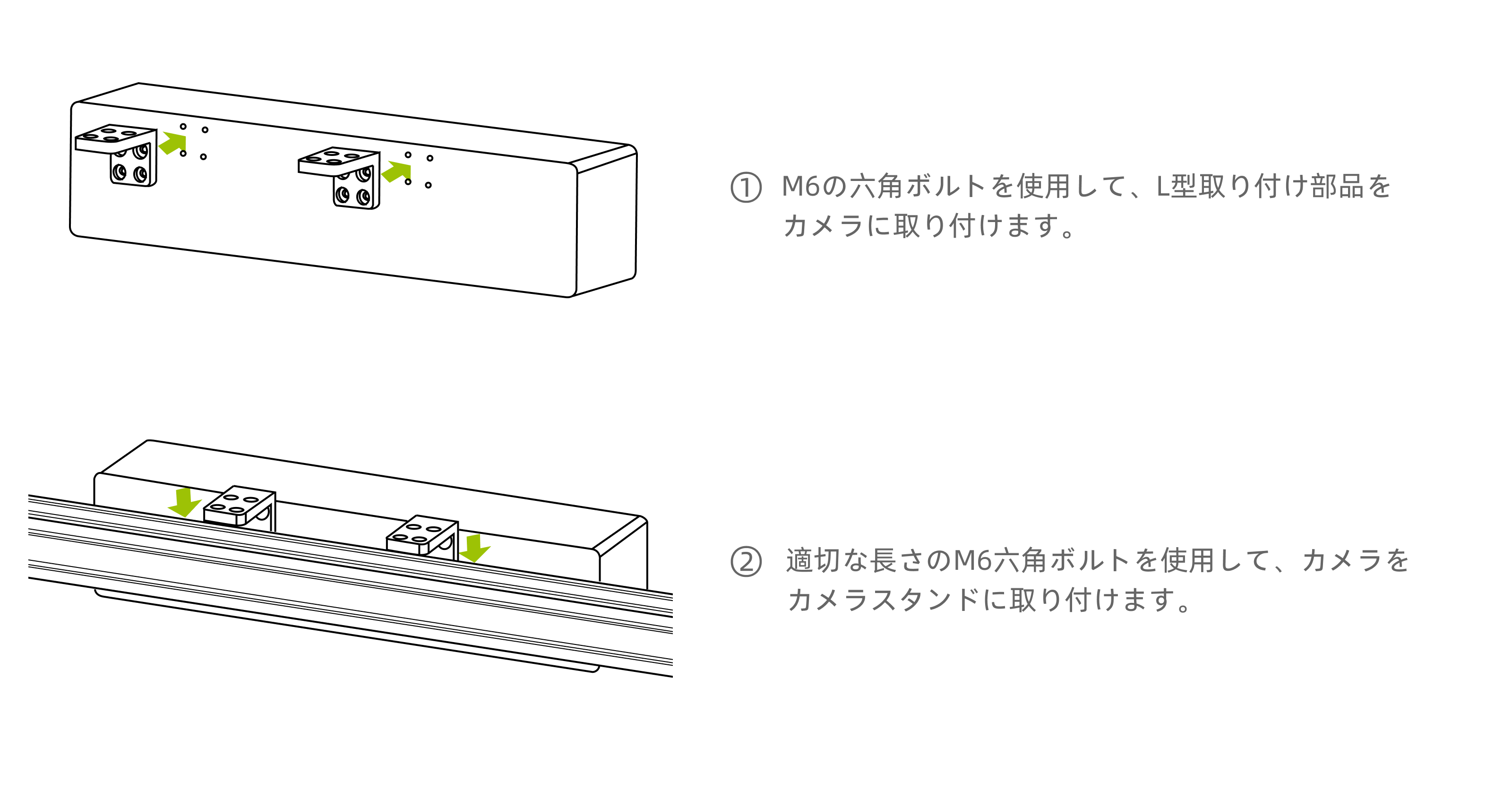

カメラの取り付け

hardware laserl mount instructions
  • カメラはパレット(コンテナ)の中心点の真上に取り付けることを推奨し、カメラの視野内に干渉物がないようにしてください。

  • カメラの底面はパレット(コンテナ)がある平面に平行であることを推奨します。

接続ケーブル

接続注意事項

  • 電源を入れたまま抜き差ししないでください。すべてのケーブル接続が完了した後に、最後に電源を入れてください。

  • プラグとソケットを合わせた後、ゆっくりと締め付けてください。強く回したり引き抜いたりしないでください。

  • カメラのネットワークケーブル、電源アダプター、および電源ケーブルを固定するために、結束バンドの使用をお勧めします。

  • ルーターに接続する際は、すべてのネットワークケーブルをルーターのLANポートに挿入してください。

接続方法

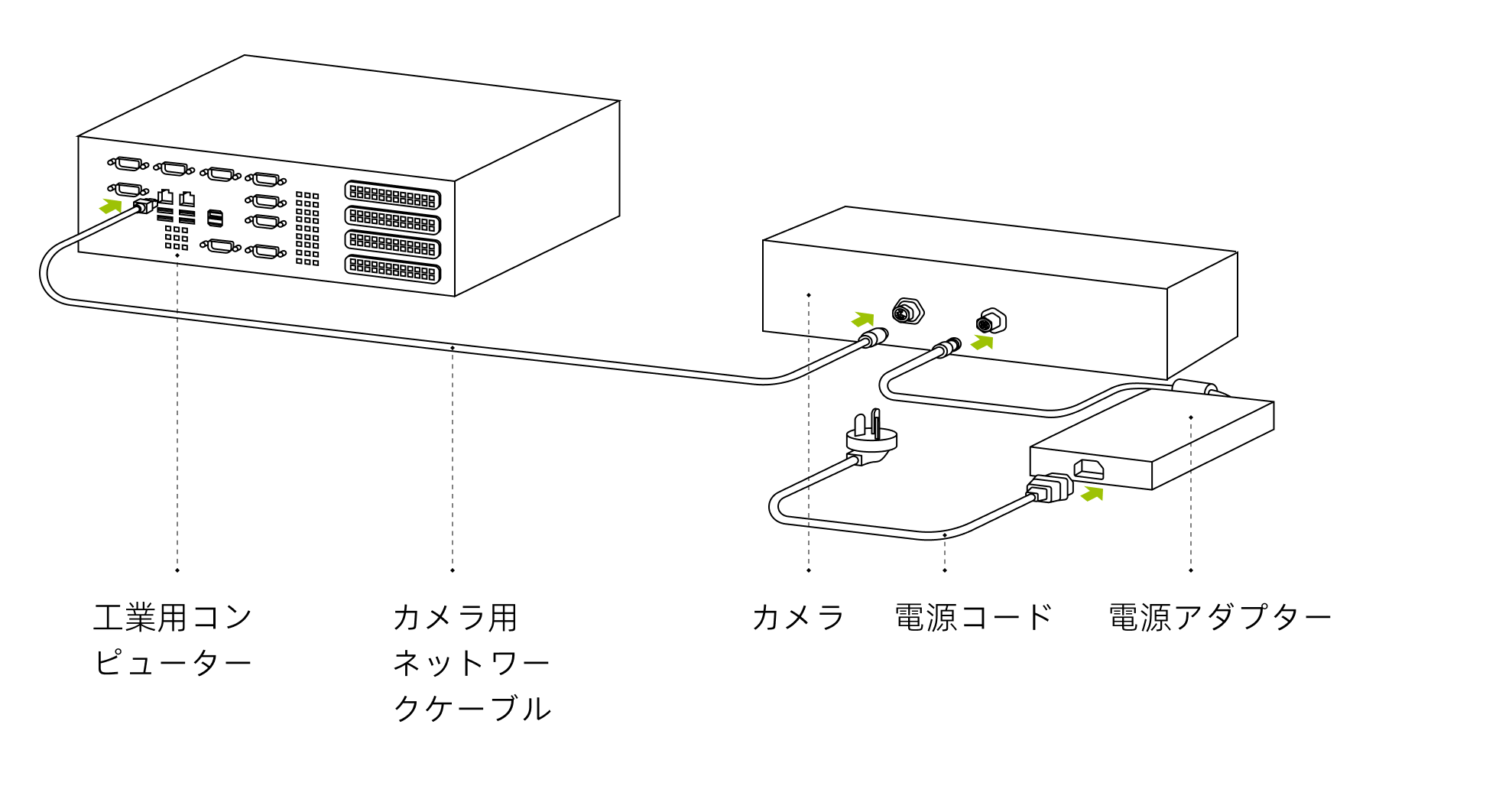

  • カメラと工業用コンピュータを直接接続

    hardware laserl connect direct

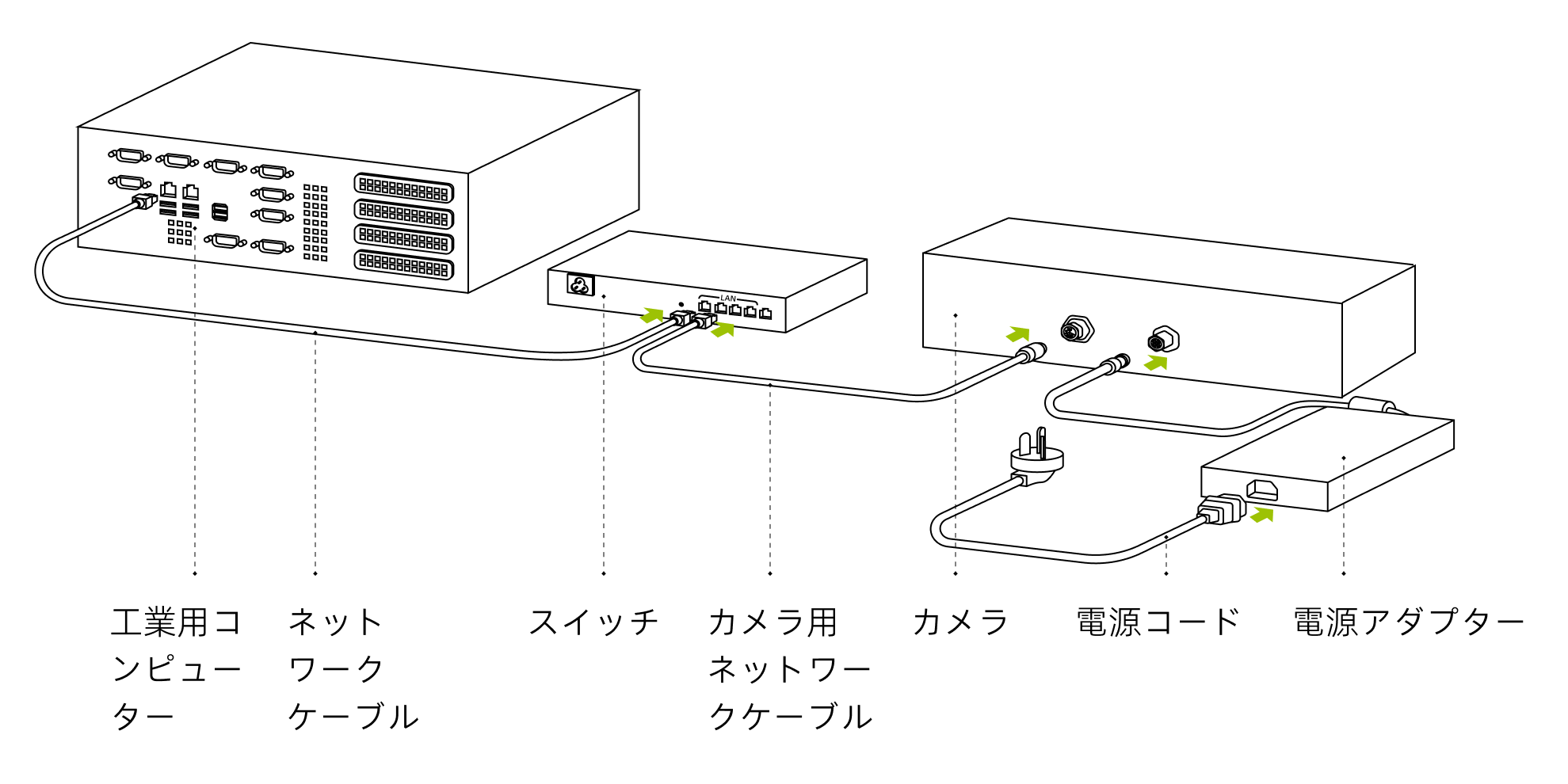

  • カメラと工業用コンピュータをスイッチを介して接続

    hardware laserl connect router

メンテナンス

  • 定期的にカメラ本体の損傷、ネジの損傷や脱落、電源ケーブルの劣化や破損を確認してください。異常が発生した場合は、移転テクノロジーにご連絡ください。

  • 定期的にカメラを清掃してください。清潔な柔らかい布でカメラ本体を拭いてください。レンズクリーナーまたはガラスクリーナーを滴下した清潔で柔らかい無毛の布でカメラのレンズを拭いて、レンズに傷が付かないようにしてください。

法律とコンプライアンス

認証情報

alt altalt

免責事項

ユーザーが安全規則を守らず、カメラを不適切に操作したり、カメラや電源ケーブルを無断で改造したことにより引き起こされた人身事故や財産損失について、Transferは一切の法的責任を負いません。

著作権声明

© 2024,Beijing Transfer Technology

本マニュアルのすべての内容、文字や画像を含む、はBeijing Transfer Technologyに属します。許可なしに本マニュアルの全部または一部をコピー、修正、翻訳、または配布することを禁じます。

商標声明

Transfer、company logo などの Transfer シリーズ商標、ロゴは Beijing Transfer Technology または関連する法人の登録商標であり、法律によって保護されています。
