Epic Eye Pixel Mini

安全に関する注意事項

安全に関する声明

  • 本製品を使用する前に、製品マニュアルをお読みいただき、注意事項に関する情報を正しく理解してください。注意事項に記載された内容を守らない場合、機器の損傷や人身の重傷、死亡を引き起こす可能性があります。

  • 本マニュアルの内容を遵守せず、不正な操作により発生した人身安全事故や財産損失について、Transferは一切の法的責任を負いません。

注意事項

  • 多塵、強い電磁干渉、強い光の直射、および温湿度の適用範囲外の環境で本カメラを使用しないでください。

  • カメラの動作中に投影光束を直接注視しないでください。目に損傷を与える恐れがあります。 *カメラのウィンドウが清潔であることを確認してください。ウィンドウを清掃する際は、無塵布を使用してください。

  • カメラの電源が入っている状態での取り付け、取り外し、または清掃は禁止です。

  • 輸送および取り付けの際にカメラが激しい衝撃や落下を受けないようにしてください。

  • 異常な状況(異音、異臭、煙など)を発見した場合は、すぐに電源を切り、点検してください。

  • カメラおよびその付属電源ケーブルの改造は禁止です。

梱包リスト

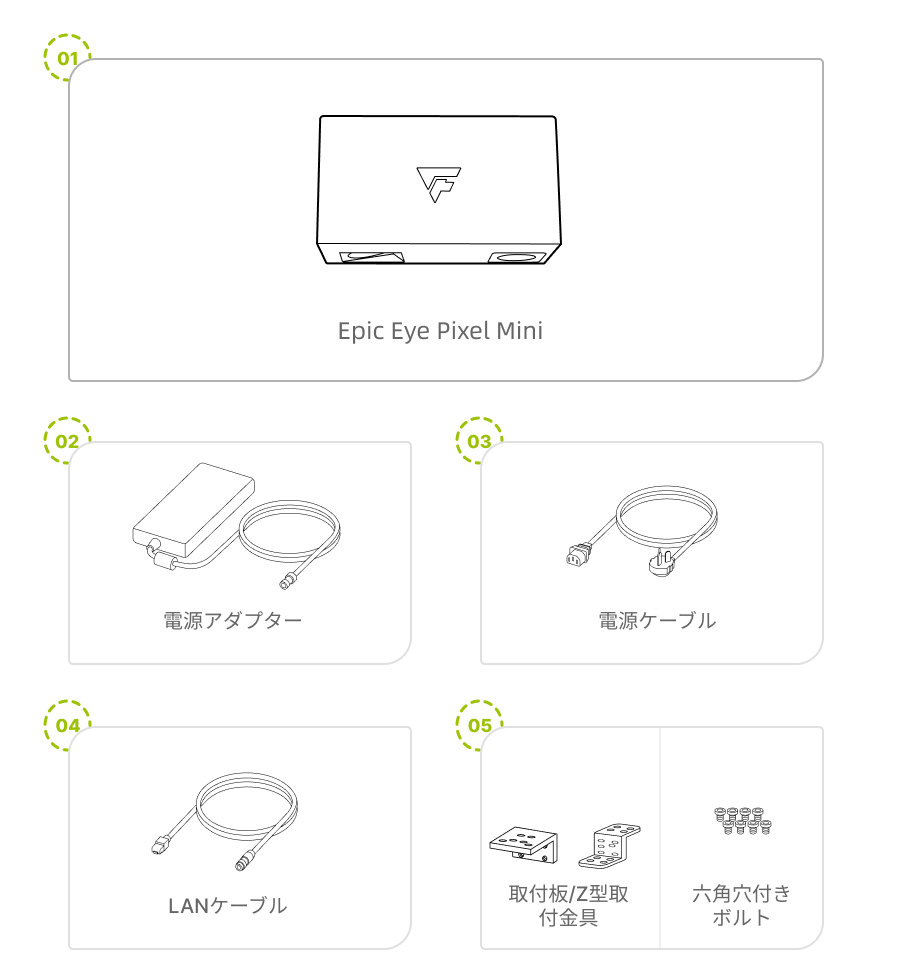

hardware pixel mini unbox

開封時には、カメラおよびその付属品に損傷、錆び、打撲などの異常がないかを確認し、梱包リストと照らし合わせて材料が揃っているかを確認してください。カメラや付属品に損傷、錆び、打撲などの異常がある場合、または実際の材料が梱包リストと一致しない場合は、Transferにご連絡ください。

技術仕様

技術パラメータ

システムパラメータ

基線長

85mm

推奨作業距離

300mm~700mm

最適作業距離

500mm

近接視野

290mm×180mm

遠方視野

650mm×420mm

VDI/VDE測定精度

0.1@0.5m

Z方向単点反復精度

0.03@0.5m

ピクセル数

160万

解像度

1600×1000

典型的な採集時間

0.2s~0.7s

電源供給

24V ⎓ 3.75A

ピーク電力

32W

平均消費電力

4.5W

スタンバイ時の消費電力

2.4W

ハードウェアパラメータ

外形寸法 L*W*H

130mm×59mm×73mm

設置方式

固定設置/ロボットアームの先端設置

計算ユニット

RK3588

通信インターフェース

ギガビットイーサネット

光源

青色(440nm)DLP

2Dカメラ

モノクローム

環境パラメータ

動作温度範囲

0℃~50℃

動作湿度範囲

20%~90% RH 結露無し

防護等級

IP65

放熱方式

パッシブ(自然放熱)

重量

0.8kg

保存温度

-20℃~70℃

保存湿度

20%~90% RH 結露無し

(1):基于VD/VDE 2634 Part II 標準 - VD/VDE 2634 Part II 基準に基づいて

変更がある場合、予告なく通知いたしません!

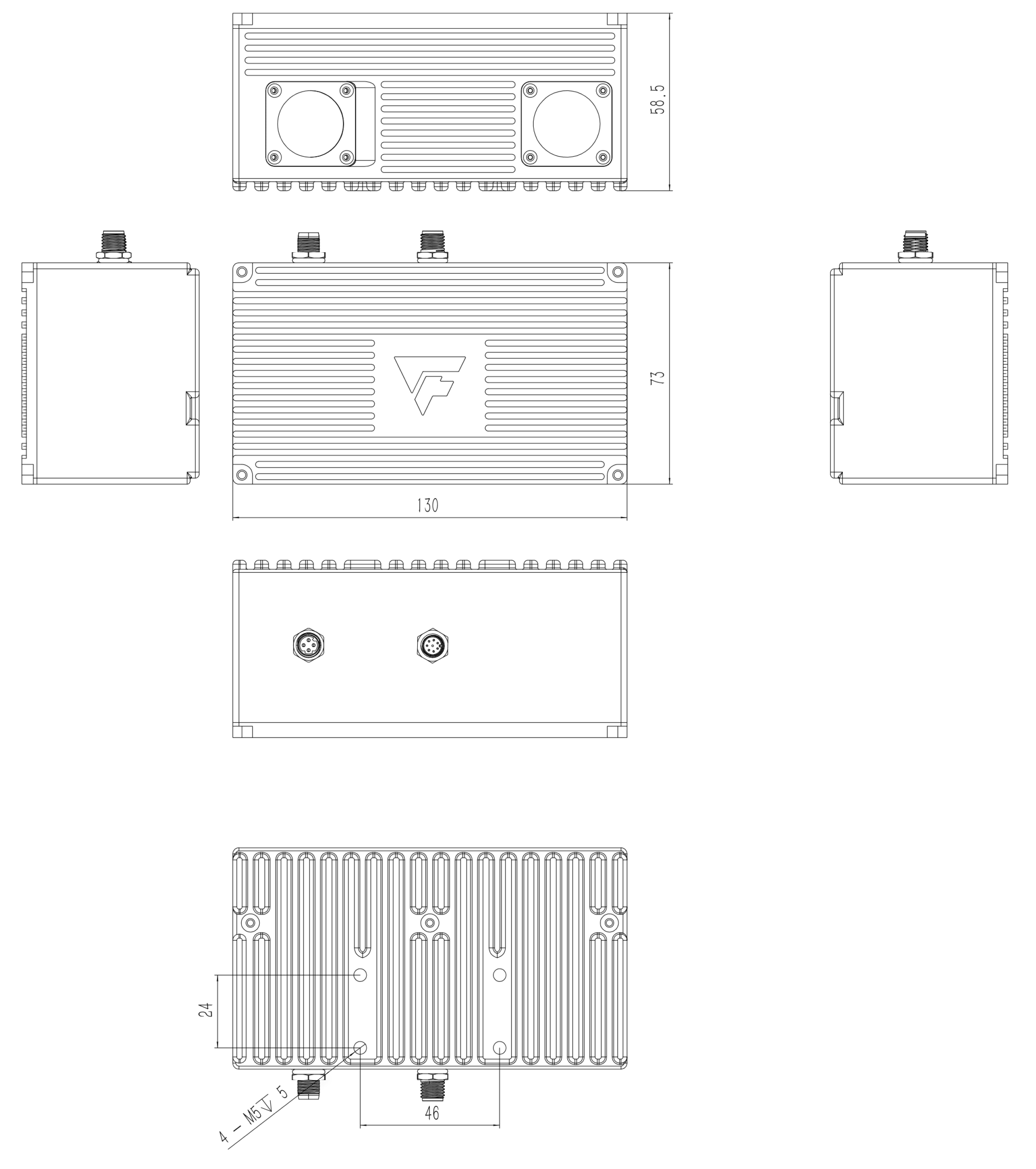

外形寸法

単位:mm

hardware pixel mini dimensions

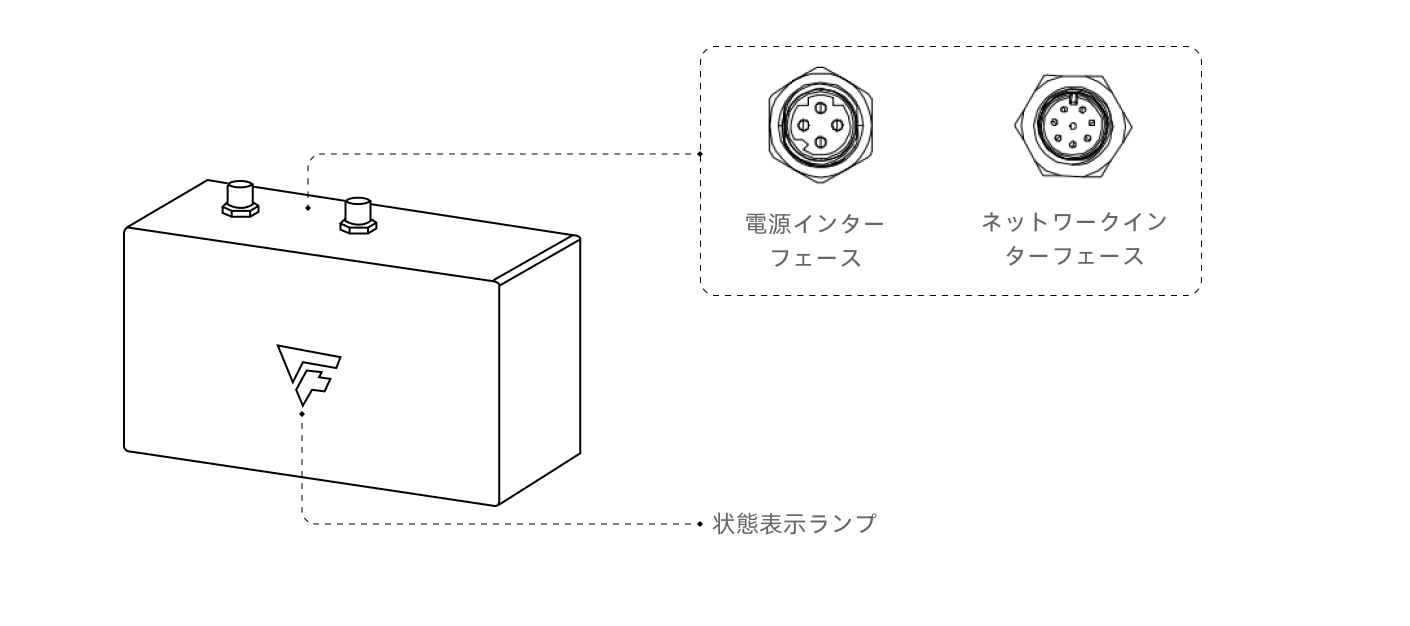

インターフェースと指示灯

hardware pxiel mini port

指示燈の色に対応する状態は次の表のとおりです:

状態

青いランプが点滅する

カメラ初期化中

青いランプが常に点灯する

正常動作中

赤いランプが常に点灯する

ハードウェア障害

黄色いランプが常に点灯する

ネットワーク障害

インストールと接続

カメラの取り付け

取り付け方法1:

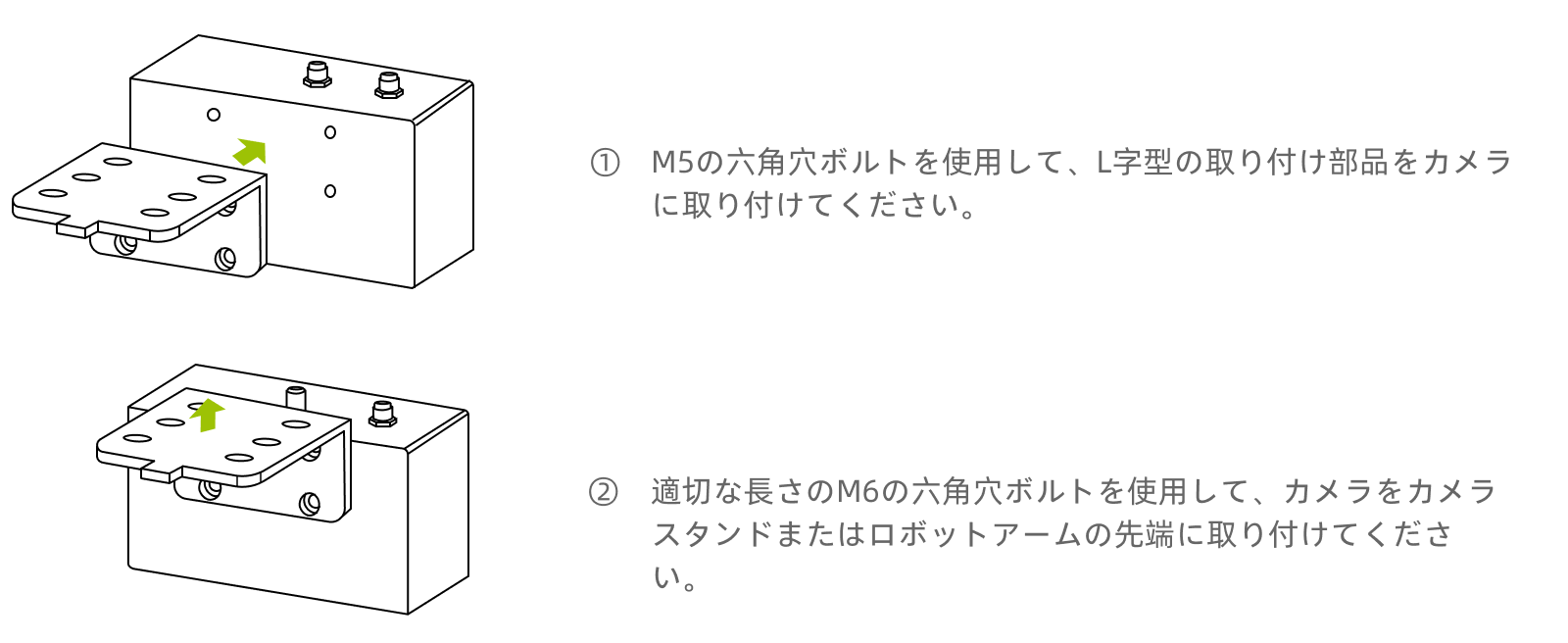

hardware pixel mini mount instructions 1

取り付け方法2:

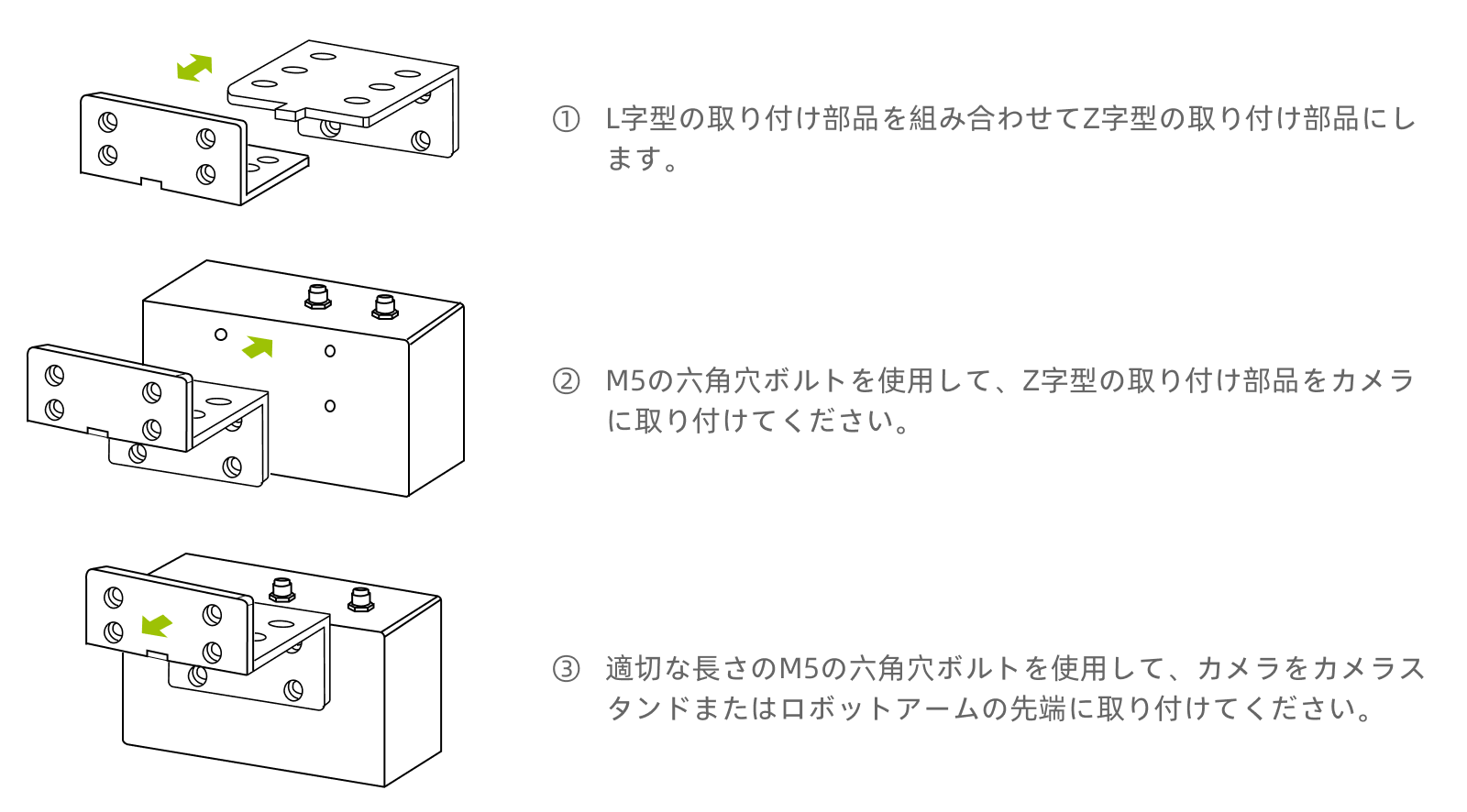

hardware pixel mini mount instructions 2

接続ケーブル

接続注意事項

  • 電源を入れたまま抜き差ししないでください。すべてのケーブル接続が完了した後に、最後に電源を入れてください。

  • プラグとソケットを合わせた後、ゆっくりと締め付けてください。強く回したり引き抜いたりしないでください。

  • カメラのネットワークケーブル、電源アダプター、および電源ケーブルを固定するために、結束バンドの使用をお勧めします。

  • ルーターに接続する際は、すべてのネットワークケーブルをルーターのLANポートに挿入してください。

接続方法

  • カメラと工業用コンピュータを直接接続

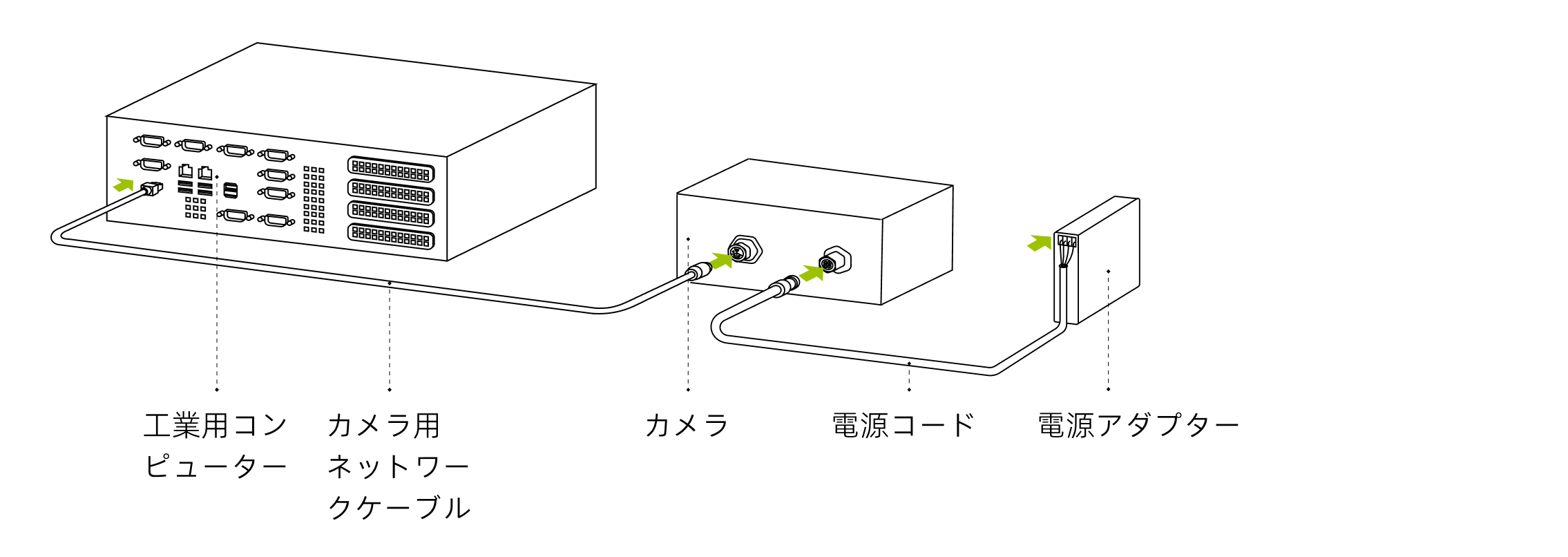

    hardware pixel mini connect direct
  • カメラと工業用コンピュータをスイッチを介して接続

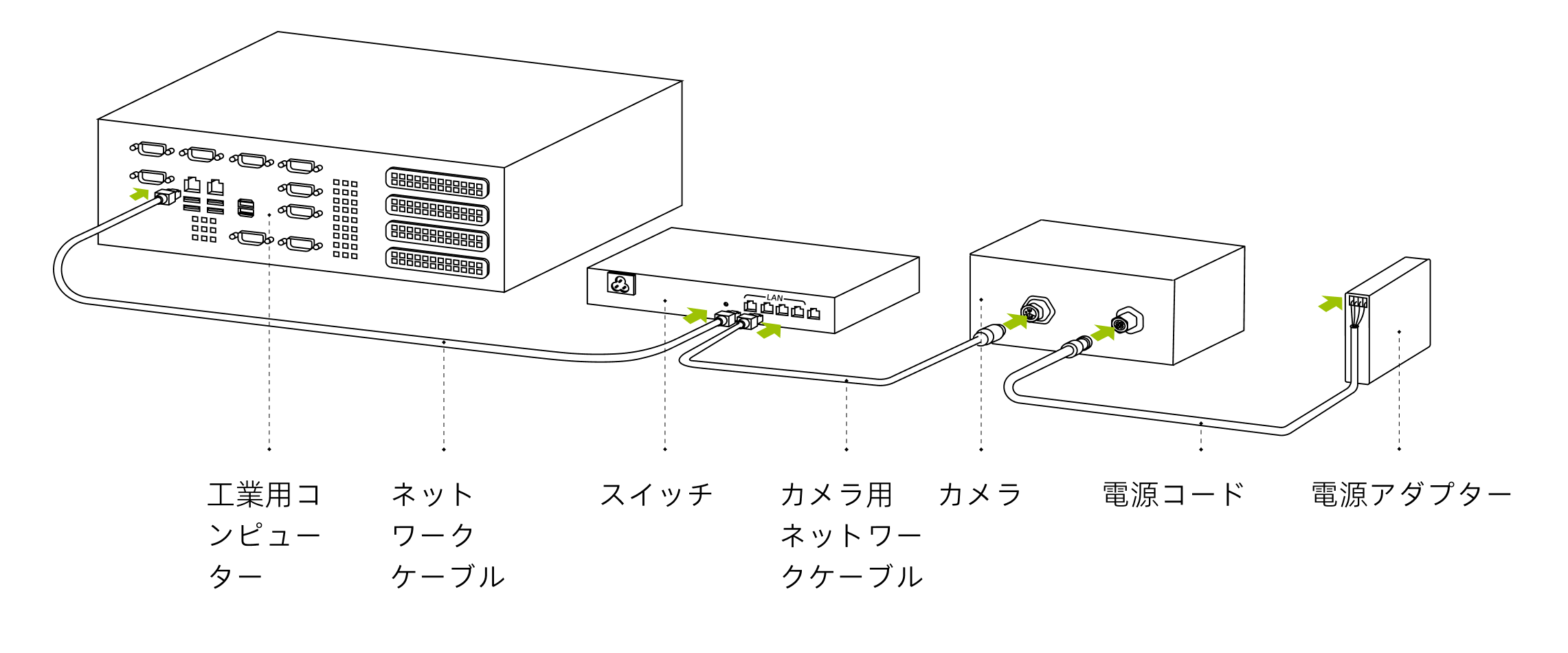

    hardware pixel mini connect router

レール電源

接続に留意点

  • ケーブルを接続する前に、十字ネジドライバーを使用して端子を緩めてください。ケーブルを接続したら、端子をしっかり締めてください。

  • すべての端子が接続され固定された後で電源を投入してください。電源投入中のケーブルの抜き差しは禁止です。

入力接続

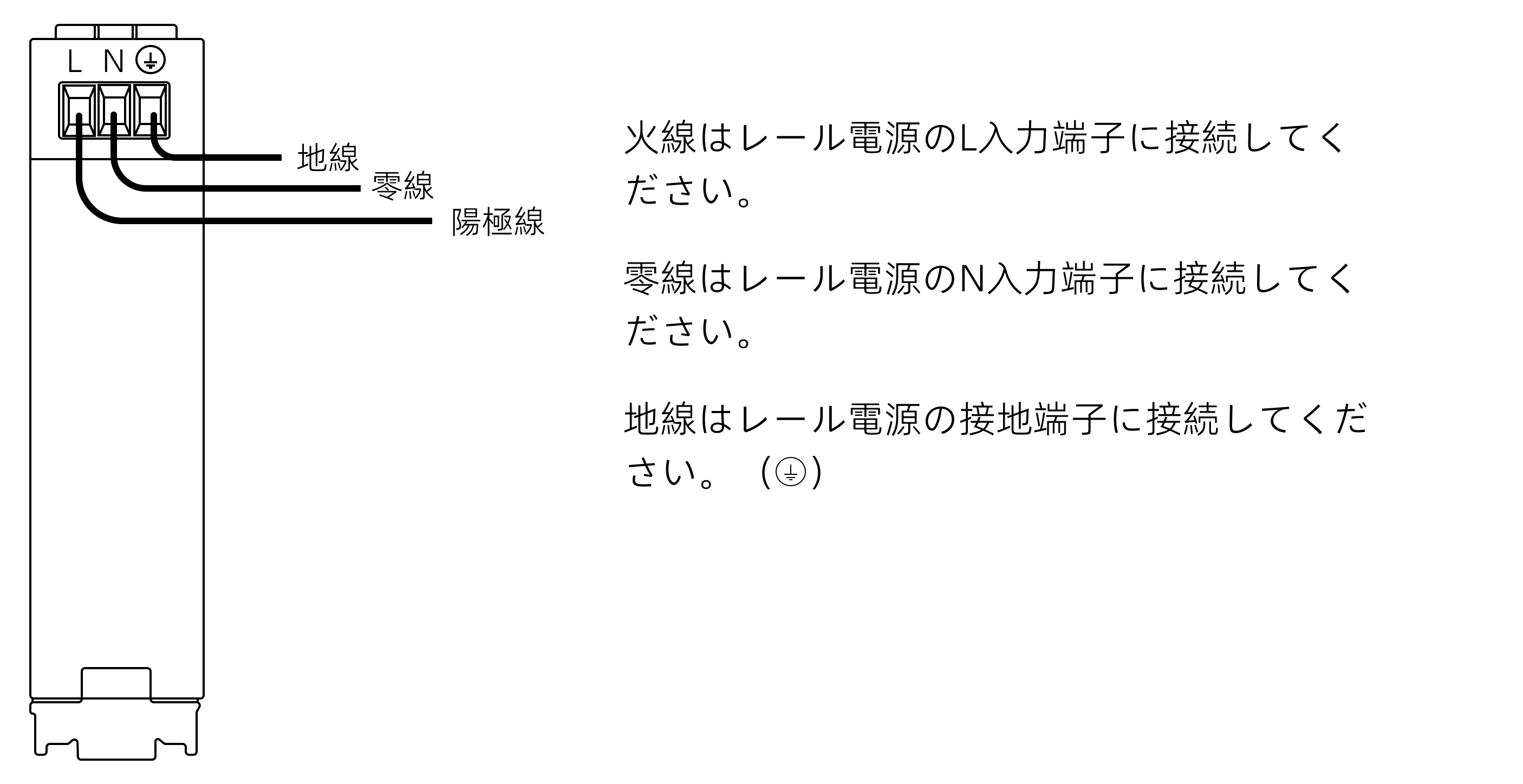

hardware pixel mini power 1

出力接続

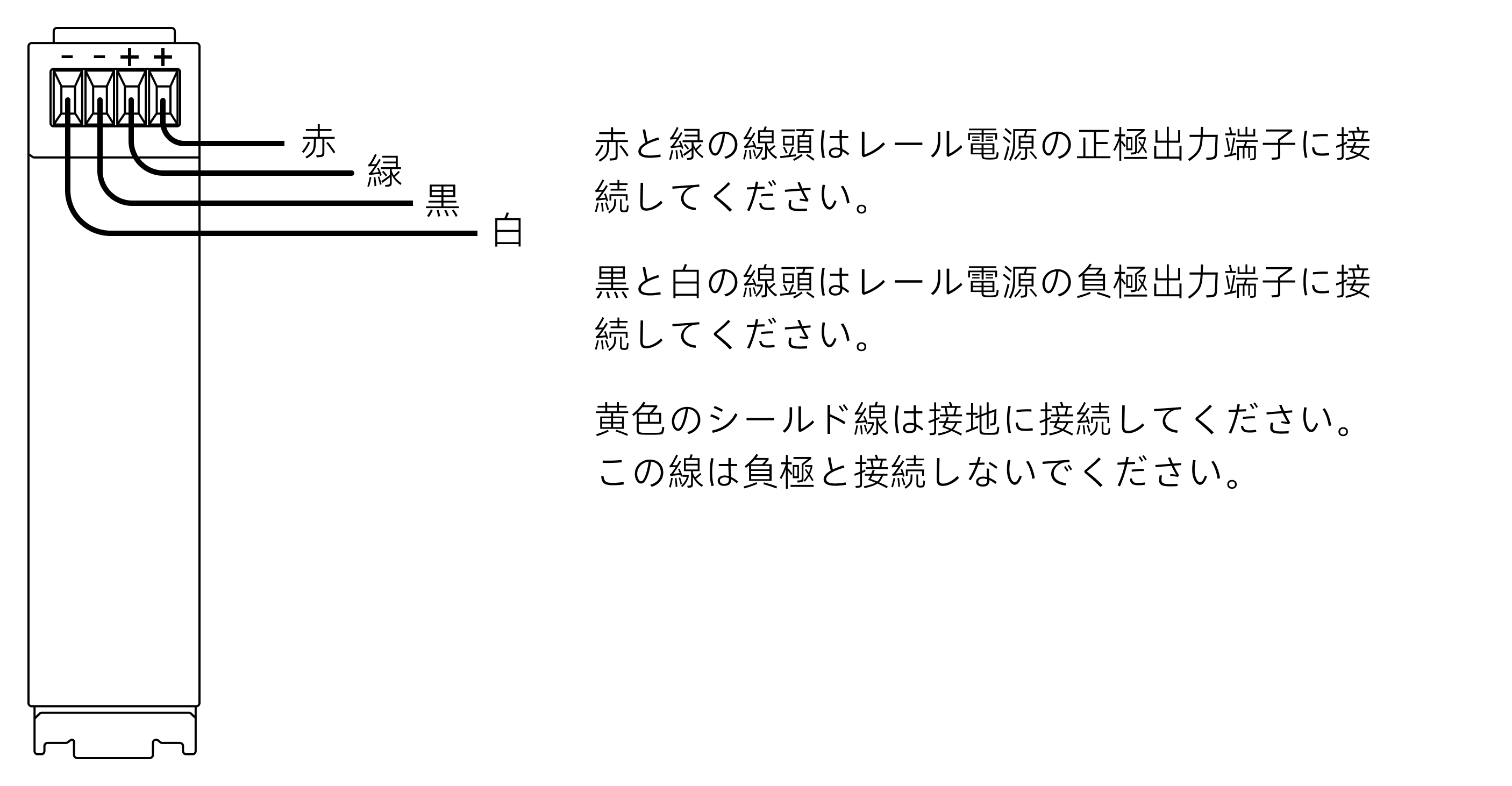

hardware pixel mini power 2

メンテナンス

  • 定期的にカメラ本体の損傷、ネジの損傷や脱落、電源ケーブルの劣化や破損を確認してください。異常が発生した場合は、移転テクノロジーにご連絡ください。

  • 定期的にカメラを清掃してください。清潔な柔らかい布でカメラ本体を拭いてください。レンズクリーナーまたはガラスクリーナーを滴下した清潔で柔らかい無毛の布でカメラのレンズを拭いて、レンズに傷が付かないようにしてください。

法律とコンプライアンス

認証情報

alt altalt

免責事項

ユーザーが安全規則を守らず、カメラを不適切に操作したり、カメラや電源ケーブルを無断で改造したことにより引き起こされた人身事故や財産損失について、Transferは一切の法的責任を負いません。

著作権声明

© 2024,Beijing Transfer Technology
