인터페이스

메인 인터페이스

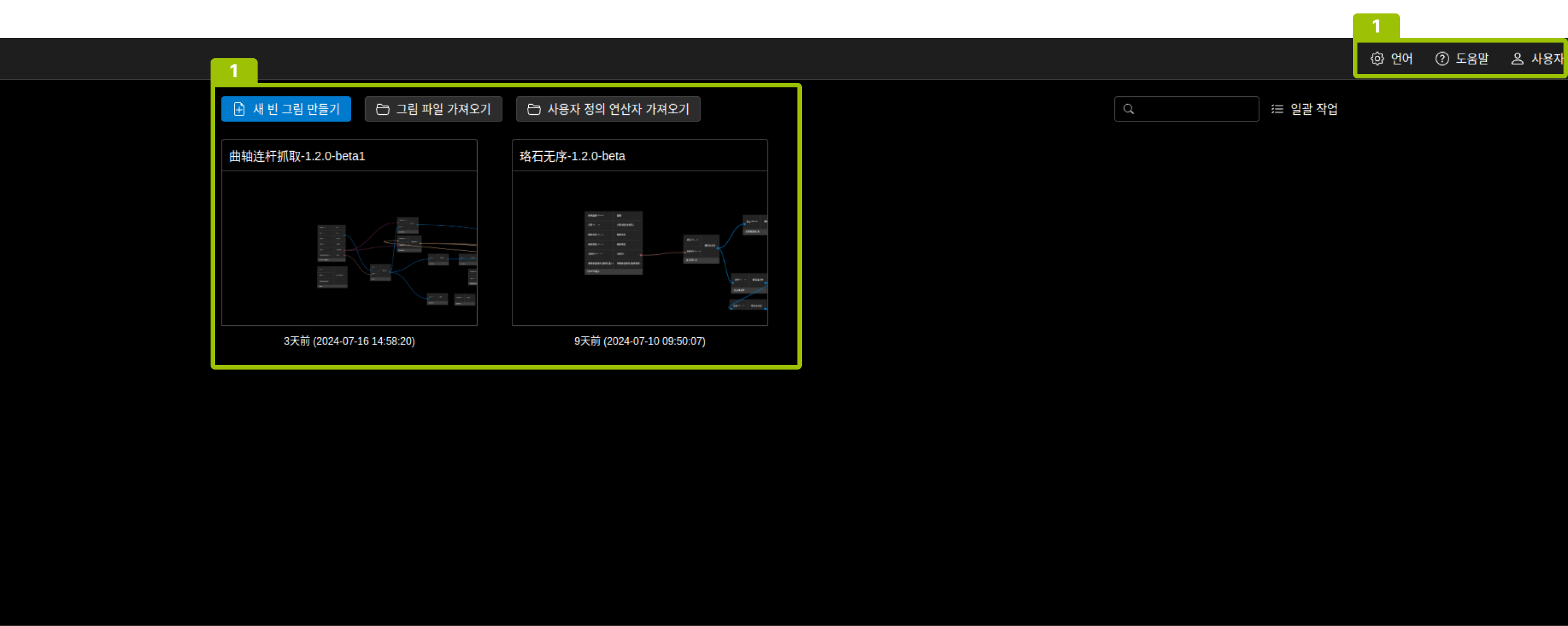

ATOM을 시작하면 먼저 로그인 화면이 표시됩니다. 계정과 비밀번호를 입력하고 로그인을 클릭하여 ATOM 메인 인터페이스로 들어갑니다.

이 인터페이스는 다음 2개의 부분으로 구성됩니다:

일련 번호	이름	설명
①	메뉴 바	소프트웨어 언어 전환, 사용자 매뉴얼 열기, 로그아웃.
②	그래프 관리 영역	새 빈 그래프 생성, 그래프 파일 가져오기, 사용자 정의 연산자 가져오기. 그래프 카드 오른쪽 클릭 바로 가기 메뉴: 그래프 카드의 오른쪽 클릭 바로 가기 메뉴를 통해 그래프를 삭제, 내보내기, 릴리스할 수 있습니다. 그래프 검색: 검색 상자에 키워드를 입력하여 검색합니다. 일괄 내보내기 및 삭제: 일괄 작업을 클릭한 후, 그래프를 일괄 선택하여 내보내기 또는 삭제합니다.

일련 번호

이름

설명

①

메뉴 바

소프트웨어 언어 전환, 사용자 매뉴얼 열기, 로그아웃.

②

그래프 관리 영역

새 빈 그래프 생성, 그래프 파일 가져오기, 사용자 정의 연산자 가져오기.

그래프 카드 오른쪽 클릭 바로 가기 메뉴: 그래프 카드의 오른쪽 클릭 바로 가기 메뉴를 통해 그래프를 삭제, 내보내기, 릴리스할 수 있습니다.

그래프 검색: 검색 상자에 키워드를 입력하여 검색합니다.

일괄 내보내기 및 삭제: 일괄 작업을 클릭한 후, 그래프를 일괄 선택하여 내보내기 또는 삭제합니다.

그래프 편집 인터페이스

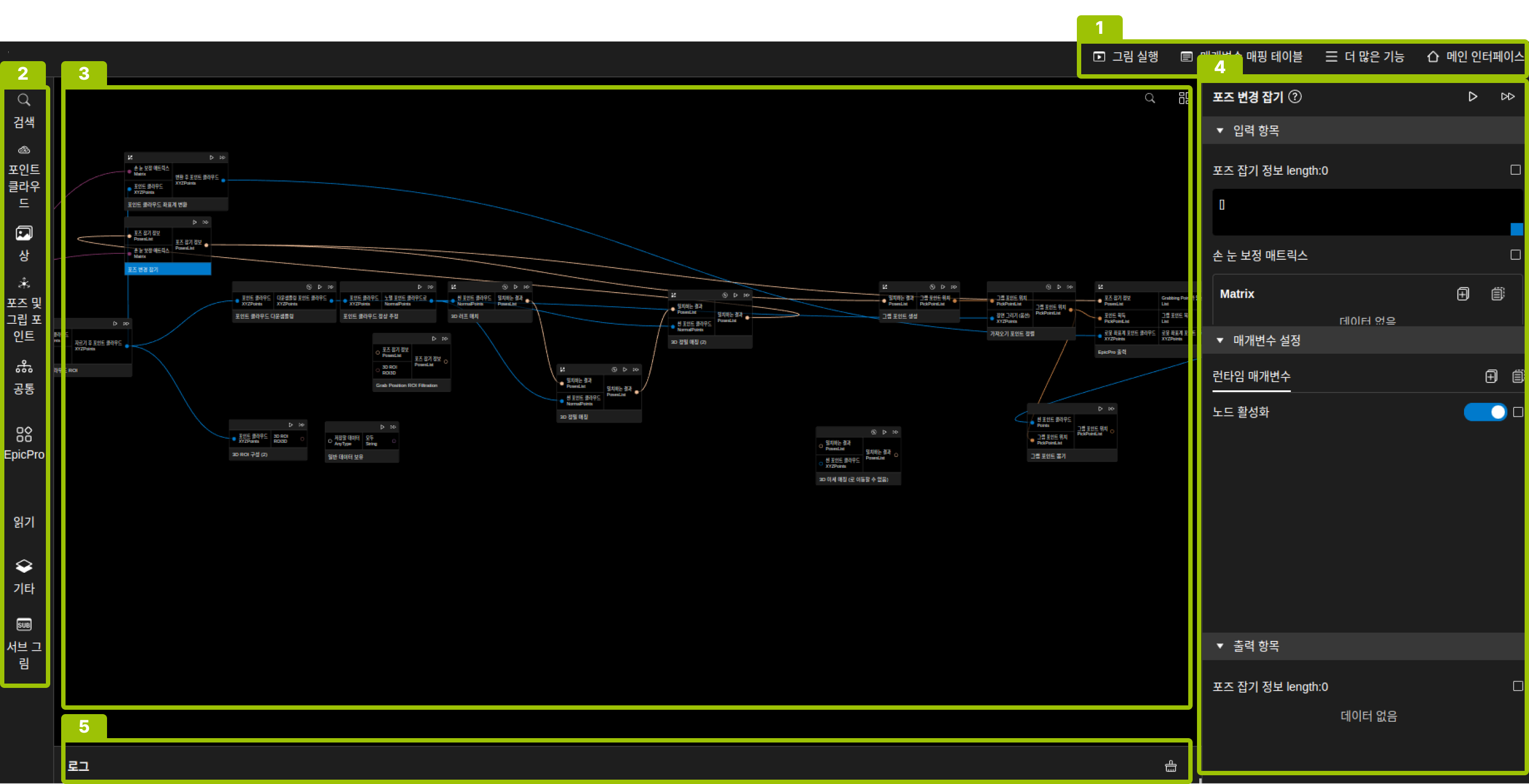

알고리즘 그래프로 들어간 후 인터페이스는 다음과 같이 표시됩니다:

이 인터페이스는 다음 4개의 부분으로 구성됩니다:

일련 번호	이름	설명
①	메뉴 바	그래프 실행, 매개 변수 매핑 설정, 그래프 내보내기, 데이터 지우기, ATOM 재시작, 메인 인터페이스로 돌아가기.
②	연산자 라이브러리	마우스를 올리면 연산자 라이브러리가 확장되며, 를 클릭하여 패널을 고정하고, 다시 클릭하여 고정을 취소합니다. 연산자 카테고리에 따라 연산자 라이브러리에서 검색하거나, 검색 상자에 키워드를 입력하여 검색합니다.
③	캔버스	캔버스 내에서 연산자를 배치하고 연결합니다. 를 클릭하여 키워드를 입력하고 연산자를 검색합니다. 키워드를 포함한 연산자는 캔버스 내에서 노란색으로 강조 표시됩니다. 를 클릭하여 캔버스 내 연산자의 위치를 자동으로 조정합니다.
④	연산자 매개 변수	이 영역에서 해당 연산자의 매개 변수를 설정하고 연산자의 작업 결과를 확인합니다.
⑤	로그	소프트웨어 운영 로그.

일련 번호

이름

설명

①

메뉴 바

그래프 실행, 매개 변수 매핑 설정, 그래프 내보내기, 데이터 지우기, ATOM 재시작, 메인 인터페이스로 돌아가기.

②

연산자 라이브러리

마우스를 올리면 연산자 라이브러리가 확장되며, 를 클릭하여 패널을 고정하고, 다시 클릭하여 고정을 취소합니다.

연산자 카테고리에 따라 연산자 라이브러리에서 검색하거나, 검색 상자에 키워드를 입력하여 검색합니다.

③

캔버스

캔버스 내에서 연산자를 배치하고 연결합니다.

를 클릭하여 키워드를 입력하고 연산자를 검색합니다. 키워드를 포함한 연산자는 캔버스 내에서 노란색으로 강조 표시됩니다.

를 클릭하여 캔버스 내 연산자의 위치를 자동으로 조정합니다.

④

연산자 매개 변수

이 영역에서 해당 연산자의 매개 변수를 설정하고 연산자의 작업 결과를 확인합니다.

⑤

로그

소프트웨어 운영 로그.

연산자

연산자 구성

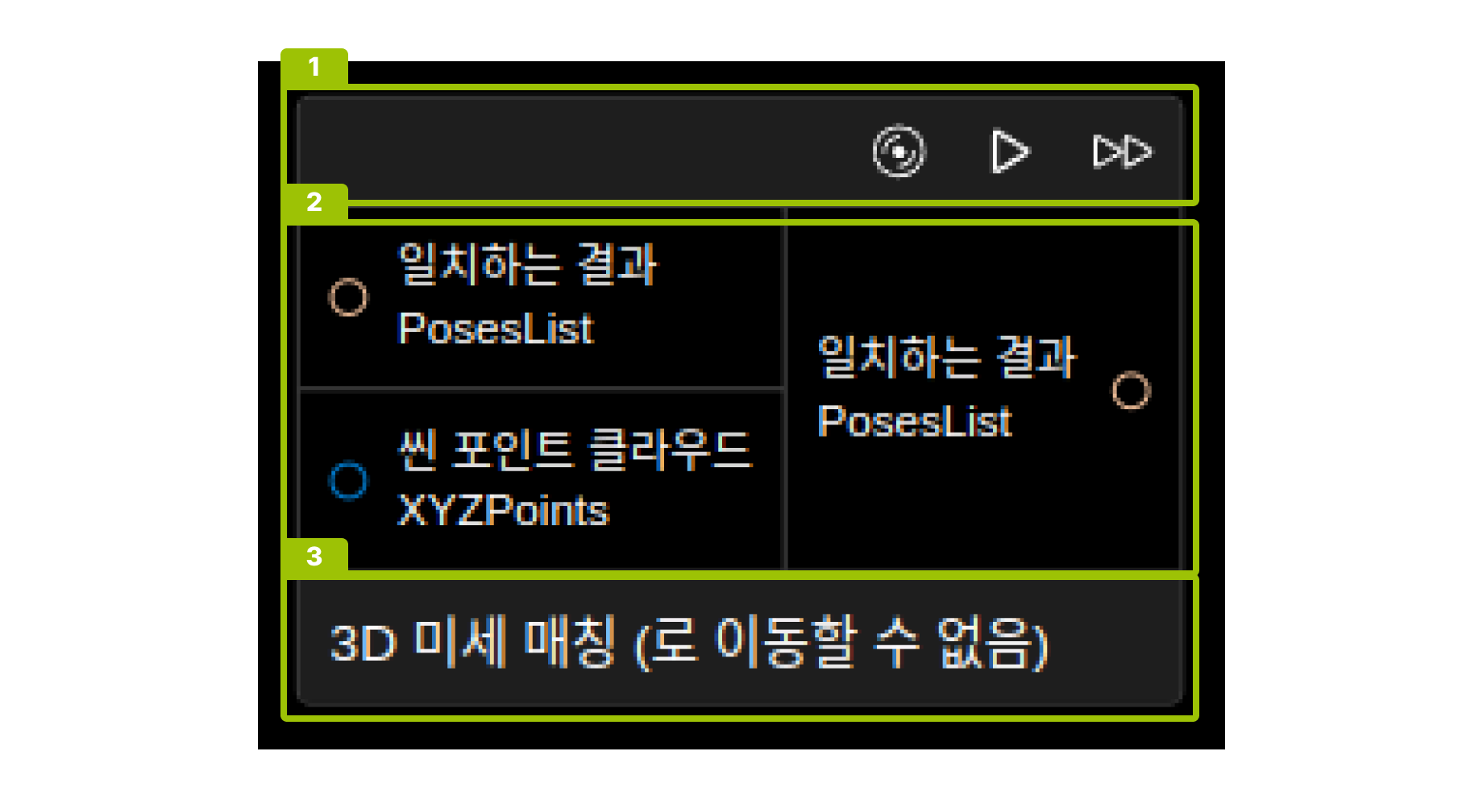

연산자는 다음 3개의 부분으로 구성됩니다:

일련 번호	이름	설명
①	기능 영역	: 연산자 매개 변수 매핑 테이블을 엽니다. : 연산자가 실행되기 전에 초기화 작업을 수행하는 데 사용되며, 데이터 로드 등 이 준비된 리소스를 후속 실행 중에 빠르게 액세스할 수 있도록 합니다. : 현재 연산자를 실행합니다. : 현재 연산자와 그 이후에 연결된 연산자를 실행합니다.
②	노드 연결 영역	왼쪽은 입력 노드이고 오른쪽은 출력 노드입니다. 각 노드는 노드 이름과 노드 유형으로 구성됩니다. 임의의 출력 노드를 왼쪽 클릭하여 다른 연산자의 동일 유형의 입력 노드에 연결합니다. 출력 노드는 여러 연산자의 입력 노드에 연결될 수 있지만, 입력 노드는 하나의 입력에만 연결될 수 있습니다.
③	표시 영역	이 영역에는 연산자 이름과 연산자 주석(추가된 경우)이 표시됩니다.

일련 번호

이름

설명

①

기능 영역

: 연산자 매개 변수 매핑 테이블을 엽니다.

: 연산자가 실행되기 전에 초기화 작업을 수행하는 데 사용되며, 데이터 로드 등 이 준비된 리소스를 후속 실행 중에 빠르게 액세스할 수 있도록 합니다.

: 현재 연산자를 실행합니다.

: 현재 연산자와 그 이후에 연결된 연산자를 실행합니다.

②

노드 연결 영역

왼쪽은 입력 노드이고 오른쪽은 출력 노드입니다. 각 노드는 노드 이름과 노드 유형으로 구성됩니다. 임의의 출력 노드를 왼쪽 클릭하여 다른 연산자의 동일 유형의 입력 노드에 연결합니다. 출력 노드는 여러 연산자의 입력 노드에 연결될 수 있지만, 입력 노드는 하나의 입력에만 연결될 수 있습니다.

③

표시 영역

이 영역에는 연산자 이름과 연산자 주석(추가된 경우)이 표시됩니다.

연산자 오른쪽 클릭 바로 가기 메뉴

연산자를 오른쪽 클릭하면 바로 가기 메뉴가 표시되어 연산자에 주석을 추가하거나, 복사하거나, 삭제할 수 있습니다. 출력 노드를 오른쪽 클릭하면 연결 가능한 연산자의 목록이 추가됩니다.
CTRL 키 조합을 사용하여 여러 연산자를 선택할 수 있습니다. 오른쪽 클릭하여 바로 가기 메뉴를 표시하고 일괄 주석, 일괄 복사, 일괄 삭제, 여러 선택 취소를 할 수 있습니다.

연산자 상태

선택 상태

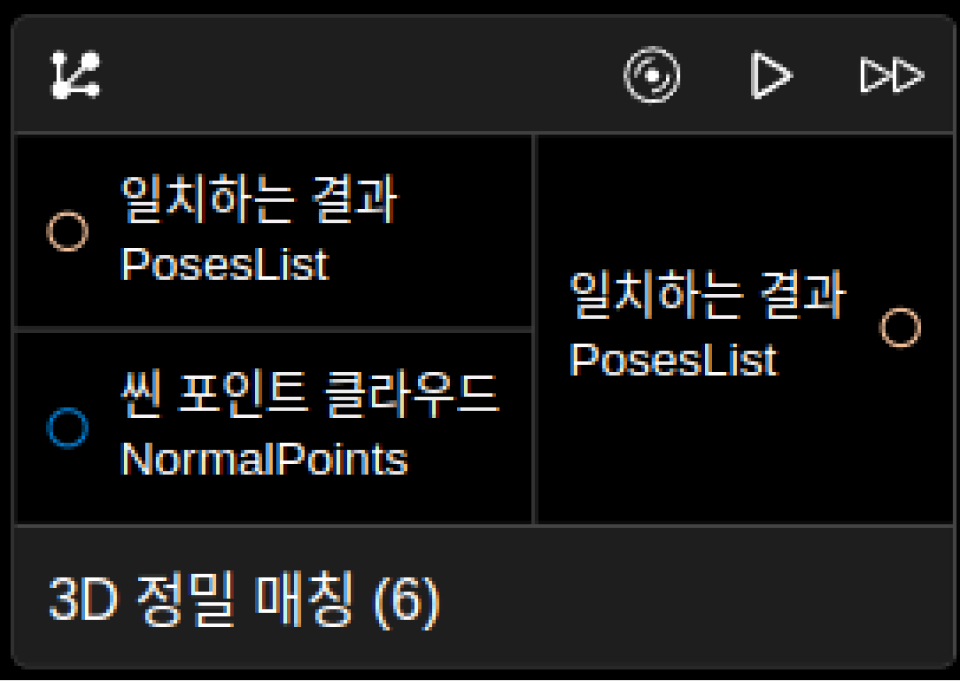

interface status default

interface status single

interface status multiple

기본 상태

단일 선택 상태

다중 선택 상태

실행 상태

연산자 테두리가 녹색이면 올바르게 실행되고 있음을 의미합니다.
연산자 테두리가 노란색이면 경고가 있음을 의미합니다.
연산자 테두리가 빨간색이면 오류가 있음을 의미합니다.
연산자 테두리가 녹색 점선이면 실행 중이지만 실행되지 않음을 의미합니다.

연산자 매개 변수
