インターフェース

メインインターフェース

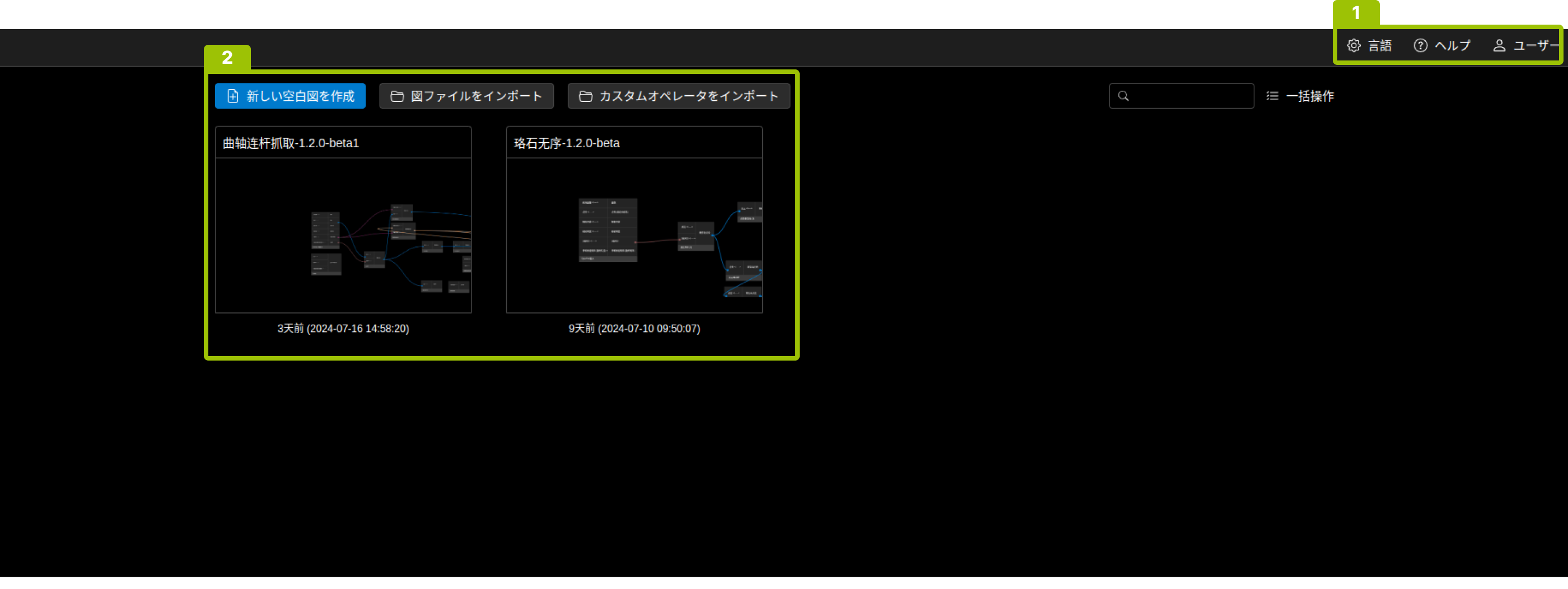

ATOMを起動すると、最初にログイン画面が表示されます。アカウントとパスワードを入力し、ログインをクリックしてATOMのメインインターフェースに入ります。

このインターフェースは以下の2つの部分で構成されています：

シリアル番号	名前	説明
①	メニューバー	ソフトウェア言語の切り替え、ユーザーマニュアルのオープン、ログアウト。
②	グラフ管理エリア	新しい空のグラフを作成、グラフファイルをインポート、カスタムオペレーターをインポート。グラフカードの右クリックショートカットメニュー：グラフカードの右クリックショートカットメニューでは、グラフの削除、グラフのエクスポート、グラフのリリースができます。グラフの検索：検索ボックスにキーワードを入力して検索します。一括エクスポートと削除：一括操作をクリックした後、グラフを一括選択し、エクスポートまたは削除します。

シリアル番号

名前

説明

①

メニューバー

ソフトウェア言語の切り替え、ユーザーマニュアルのオープン、ログアウト。

②

グラフ管理エリア

新しい空のグラフを作成、グラフファイルをインポート、カスタムオペレーターをインポート。

グラフカードの右クリックショートカットメニュー：グラフカードの右クリックショートカットメニューでは、グラフの削除、グラフのエクスポート、グラフのリリースができます。

グラフの検索：検索ボックスにキーワードを入力して検索します。

一括エクスポートと削除：一括操作をクリックした後、グラフを一括選択し、エクスポートまたは削除します。

グラフ編集インターフェース

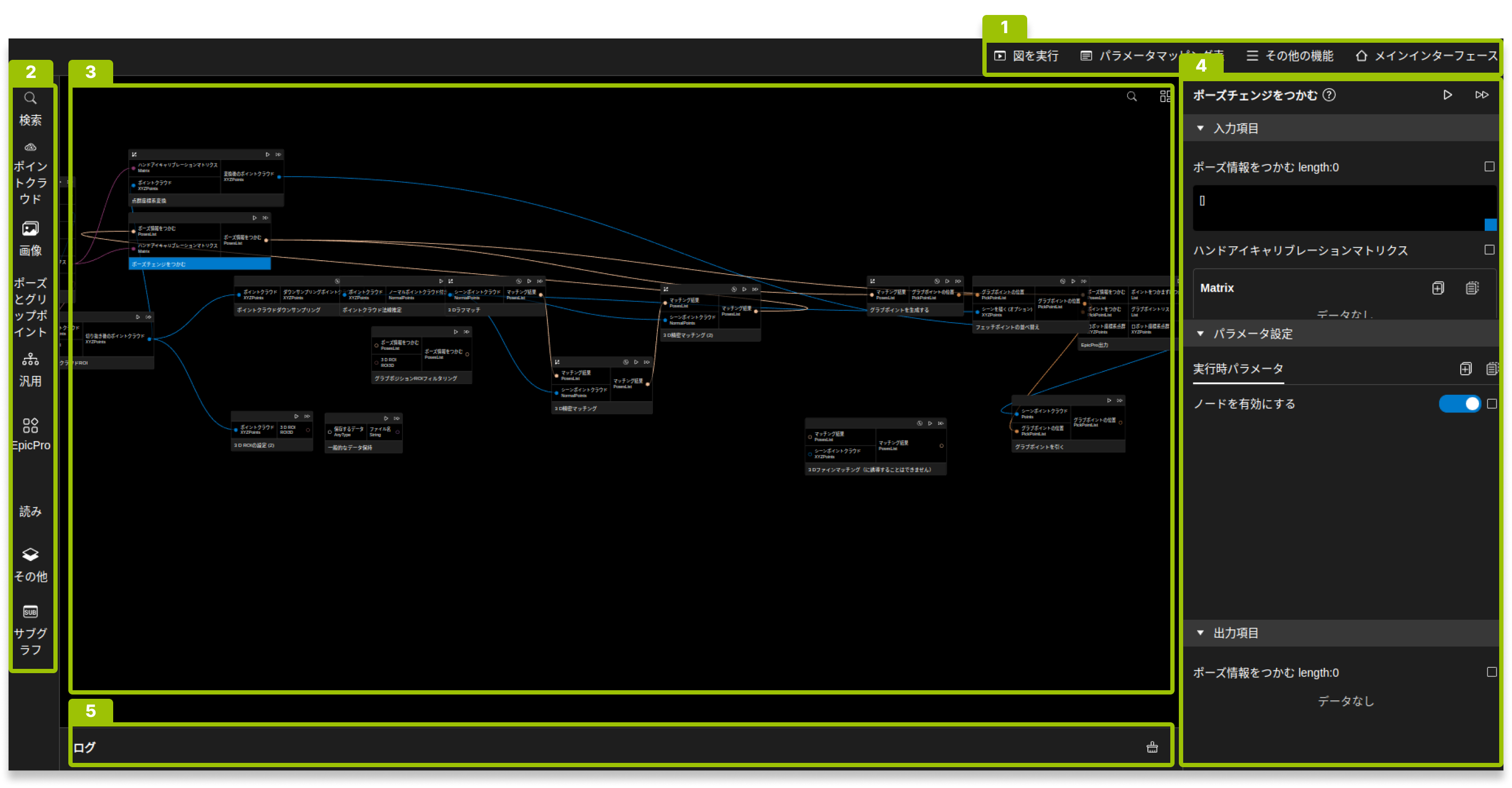

アルゴリズムグラフに入った後のインターフェースは以下のように表示されます：

このインターフェースは以下の4つの部分で構成されています：

シリアル番号	名前	説明
①	メニューバー	グラフの実行、パラメータマッピングの設定、グラフのエクスポート、データのクリア、ATOMの再起動、メインインターフェースに戻る。
②	オペレーターライブラリ	マウスをホバーするとオペレーターライブラリが展開され、をクリックしてパネルを固定し、もう一度クリックして固定を解除します。オペレーターライブラリでオペレーターカテゴリに従って検索するか、検索ボックスにキーワードを入力して検索します。
③	キャンバス	キャンバス内でオペレーターを配置し接続します。をクリックしてキーワードを入力しオペレーターを検索します。キーワードを含むオペレーターはキャンバス内で黄色にハイライトされます。をクリックしてキャンバス内のオペレーターの位置を自動的に調整します。
④	オペレーターのパラメーター	このエリアで対応するオペレーターのパラメーターを設定し、オペレーターの操作結果を確認します。
⑤	ログ	ソフトウェアの操作ログ。

シリアル番号

名前

説明

①

メニューバー

グラフの実行、パラメータマッピングの設定、グラフのエクスポート、データのクリア、ATOMの再起動、メインインターフェースに戻る。

②

オペレーターライブラリ

マウスをホバーするとオペレーターライブラリが展開され、をクリックしてパネルを固定し、もう一度クリックして固定を解除します。

オペレーターライブラリでオペレーターカテゴリに従って検索するか、検索ボックスにキーワードを入力して検索します。

③

キャンバス

キャンバス内でオペレーターを配置し接続します。

をクリックしてキーワードを入力しオペレーターを検索します。キーワードを含むオペレーターはキャンバス内で黄色にハイライトされます。

をクリックしてキャンバス内のオペレーターの位置を自動的に調整します。

④

オペレーターのパラメーター

このエリアで対応するオペレーターのパラメーターを設定し、オペレーターの操作結果を確認します。

⑤

ログ

ソフトウェアの操作ログ。

オペレーター

オペレーターの構成

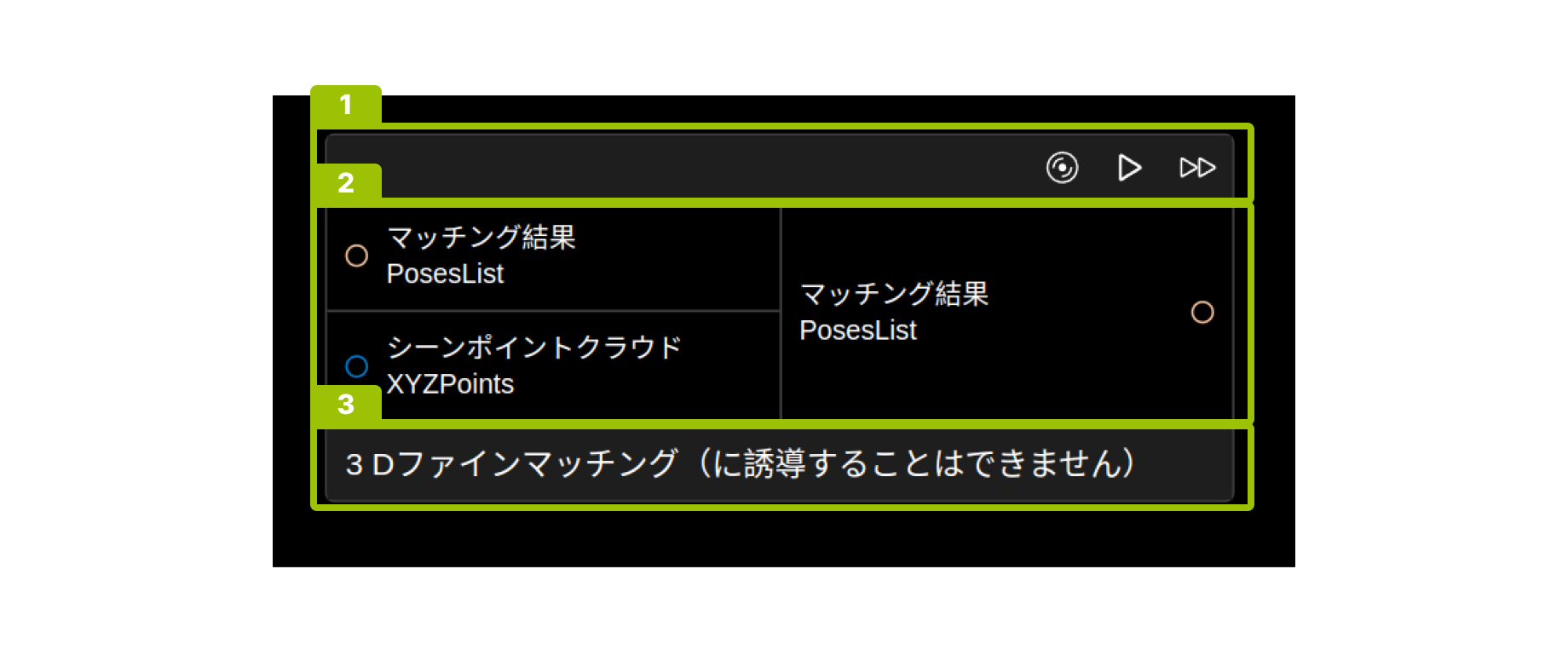

オペレーターは以下の3つの部分で構成されています：

シリアル番号	名前	説明
①	機能エリア	：オペレーターのパラメータマッピングテーブルを開きます。：オペレーターが実行される前にいくつかの初期化操作を実行するために使用され、データの読み込みなど、これらの準備されたリソースに後続の実行中に迅速にアクセスできるようにします。：現在のオペレーターを実行します。：現在のオペレーターとその後に接続されたオペレーターを実行します。
②	ノード接続エリア	左側が入力ノードで、右側が出力ノードです。各ノードはノード名とノードタイプで構成されています。任意の出力ノードを左クリックして他のオペレーターの同じタイプの入力ノードに接続します。出力ノードは複数のオペレーターの入力ノードに接続できますが、入力ノードは1つの入力にのみ接続できます。
③	表示エリア	このエリアにはオペレーター名とオペレーターの注釈（追加された場合）が表示されます。

シリアル番号

名前

説明

①

機能エリア

：オペレーターのパラメータマッピングテーブルを開きます。

：オペレーターが実行される前にいくつかの初期化操作を実行するために使用され、データの読み込みなど、これらの準備されたリソースに後続の実行中に迅速にアクセスできるようにします。

：現在のオペレーターを実行します。

：現在のオペレーターとその後に接続されたオペレーターを実行します。

②

ノード接続エリア

左側が入力ノードで、右側が出力ノードです。各ノードはノード名とノードタイプで構成されています。任意の出力ノードを左クリックして他のオペレーターの同じタイプの入力ノードに接続します。出力ノードは複数のオペレーターの入力ノードに接続できますが、入力ノードは1つの入力にのみ接続できます。

③

表示エリア

このエリアにはオペレーター名とオペレーターの注釈（追加された場合）が表示されます。

オペレーターの右クリックショートカットメニュー

オペレーターを右クリックするとショートカットメニューが表示され、オペレーターに注釈を付けたり、コピーしたり、削除したりできます。出力ノードを右クリックすると、接続可能なオペレーターのリストが追加されます。
CTRLキーの組み合わせを使用して複数のオペレーターを選択できます。右クリックしてショートカットメニューを表示し、一括注釈、一括コピー、一括削除、複数選択のキャンセルができます。

オペレーターの状態

選択状態

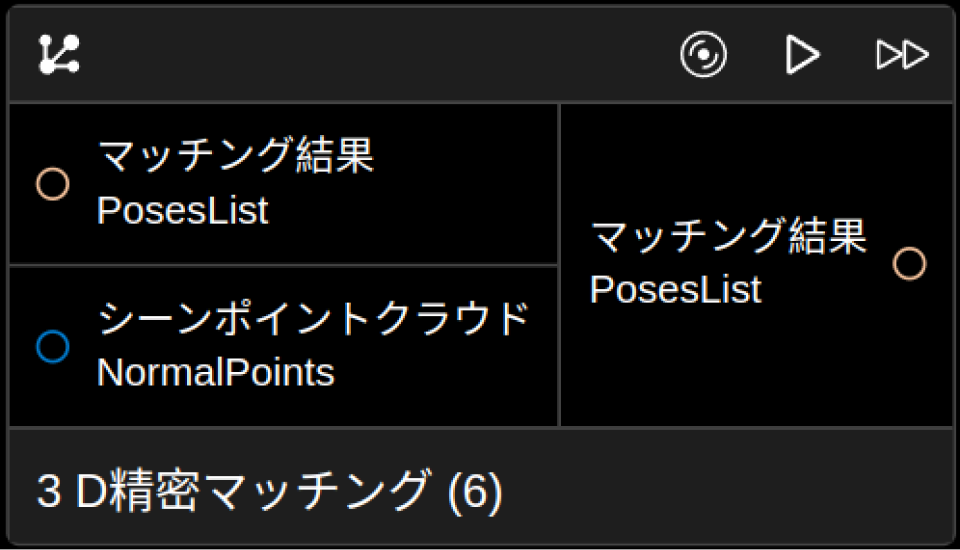

interface status default

interface status single

interface status multiple

デフォルト状態

単一選択状態

複数選択状態

実行状態

オペレーターの境界線が緑色の場合は、オペレーターが正しく実行されていることを意味します。
オペレーターの境界線が黄色の場合は、警告があることを意味します。
演算子の境界線が赤色の場合は、エラーがあることを意味します。
オペレータの境界線が緑色の点線の場合、オペレータは実行中であるが実行されていないことを意味します。

オペレーターのパラメーター

キャンバス内のオペレーターをダブルクリックすると、オペレーターのパラメータパネルが展開され、オペレーター操作、オペレーター入力、オペレーターパラメーター、オペレーター出力で構成されています。オペレーター操作エリアを除き、各エリアは展開または折りたたみが可能で、エリアの表示高さはドラッグして調整できます。
